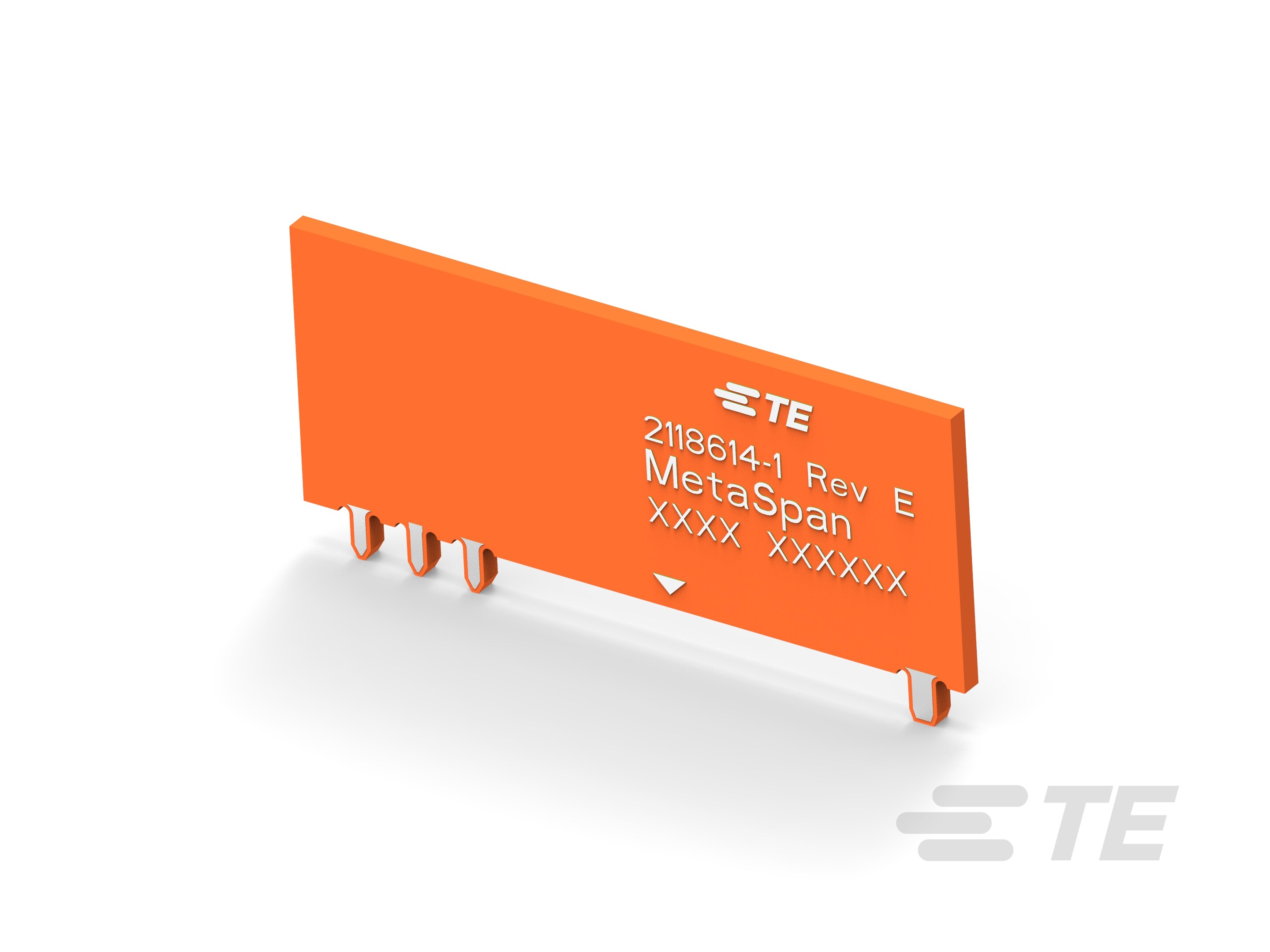

2118614-1
PCB Antenna, Multi Band, Cat-M/NB-IoT / Cellular / ISM, Internal/Embedded Mount, Through-Hole/Tab Mount, Omnidirectional, 0 < 3 dBi Peak Gain
2118614-1
PCB Antenna, Multi Band, Cat-M/NB-IoT / Cellular / ISM, Internal/Embedded Mount, Through-Hole/Tab Mount, Omnidirectional, 0 < 3 dBi Peak Gain
- TE 内部编号 2118614-1
- TE 内部产品描述 ANTENNA, LTE, METASPAN, PCB, TAB MOUNT
-
天线类型 : PCB
-
频带类型 : 多带式
-
主要应用 : Cat-M/NB-IoT, ISM, 蜂窝
-
无线应用 : Cat-M/NB-IoT, ISM, Wi-Fi, 蓝牙, 蜂窝, 远程广域网
-
安装位置 : 内部/嵌入式
文档
产品图纸
- METASPAN ANTENNA, AUX FREQ, RANGES = 704-960 ,1710-2170 ,2496-2690 ENG_CD_2118614_E.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2118614-1_E.pdf 3D
- 下载查看 ENG_CVM_CVM_2118614-1_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2118614-1_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_2118614-1_E.3d_stp.zip 英文版本
数据表/目录页
- METASPAN ANTENNA, AUX FREQ. RANGES = 704-960 ,1710-2170,2496-2690 ENG_DS_2118614_A.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-61420_B1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
天线产品类型 : 天线
结构特性
-
天线种类 : PCB
-
天线类型 : PCB
-
频带类型 : 多带式
-
安装位置 : 内部/嵌入式
电气特征
-
VSWR（最大值） : <2.5:1, <4.0:1
-
天线操作 : 无源
-
阻抗 (Ω): 50
信号特征
-
增益（最大值） (dB): .98, 1.39, 2.48
-
频段 (MHz): 698 – 960, 1710 – 2170, 2300 – 2700
-
频率类别 : 698 – 2700
-
峰值增益 (dBi): 0 < 3
主体特性
-
产品重量 : 2 g [ .07 oz ]
机械附件
-
极化 : 垂直线性
-
安装类型 : 通孔/公端安装
尺寸
-
产品高度 : 1.64 mm [ .065 in ]
-
产品长度 : 50 mm [ 1.968 in ]
-
产品宽度 : 20 mm [ .787 in ]
操作/应用
-
无线标准 : LTE、UMTS、美国双频段、欧盟三频段和 WCDMA
-
方向性 : 全方向
行业标准
-
主要应用 : Cat-M/NB-IoT, ISM, 蜂窝
-
无线应用 : Cat-M/NB-IoT, ISM, Wi-Fi, 蓝牙, 蜂窝, 远程广域网
产品供货情况
-
适用区域 : 全球
包装特性
-
封装方法 : 袋和盒
其他
-
精度级别 : 标准
