2118309-8

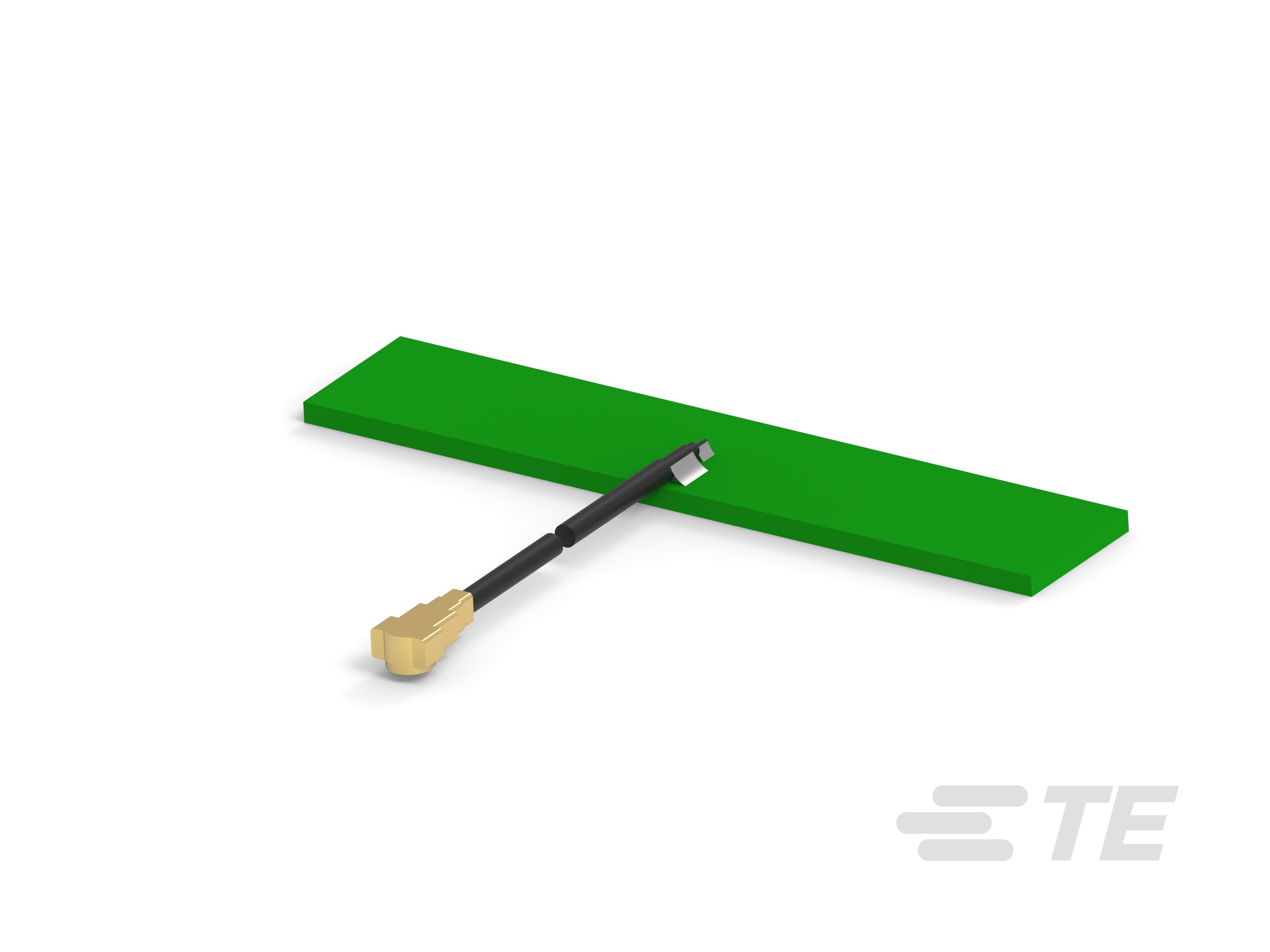

PCB Antenna, Dual Band, Wi-Fi, Internal/Embedded Mount, Adhesive Mount, MHF / MHF1 / U.FL, Omnidirectional, Single Port, 3 < 6 dBi Peak Gain
2118309-8
PCB Antenna, Dual Band, Wi-Fi, Internal/Embedded Mount, Adhesive Mount, MHF / MHF1 / U.FL, Omnidirectional, Single Port, 3 < 6 dBi Peak Gain
- TE 内部编号 2118309-8
- TE 内部产品描述 DUAL BAND WIFI, 2.4 & 5GHZ, PCB W/MHF
-
无线应用 : Wi-Fi | Zigbee | 蓝牙
-
安装位置 : 内部/嵌入式
-
安装类型 : 粘贴式安装
-
频率类别 : 2400 – 5950
-
天线类型 : PCB
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2118309-8_G2.pdf 3D
- 下载查看 ENG_CVM_CVM_2118309-8_G2.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2118309-8_G2.3d_igs.zip 英文版本
- ENG_CVM_CVM_2118309-8_G2.3d_stp.zip 英文版本
数据表/目录页
- 2400-2483.5 & 4900-5875 MHz Dual Band Antenna ENG_DS_2118309-1_A_2118309-1.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-61449_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
天线端接 : MHF | MHF1 | U.FL | UMCC
-
天线产品类型 : 天线
结构特性
-
天线种类 : 薄型 PCB
-
安装位置 : 内部/嵌入式
-
天线类型 : PCB
-
频带类型 : 双频段
-
端口配置 : 单端口
电气特征
-
VSWR（最大值） : <2:1
-
天线操作 : 无源
-
阻抗 (Ω): 50
信号特征
-
增益（最大值） (dB): 3.7
-
频率类别 : 2400 – 5950
-
峰值增益 (dBi): 3 < 6
主体特性
-
产品重量 : 1.4 g [ .0494 oz ]
机械附件
-
极化 : 线性
-
安装类型 : 粘贴式安装
尺寸
-
电缆长度 : .06 m [ .2 ft ]
-
产品高度 : 1 mm [ .039 in ]
-
产品长度 : 40.16 mm [ 1.575 in ]
-
产品宽度 : 8 mm [ .315 in ]
操作/应用
-
无线标准 : 802.11 a/b/g/n/ac/ad、蓝牙、ZigBee 和 Wi-Fi
-
方向性 : 全方向
行业标准
-
无线应用 : Wi-Fi | Zigbee | 蓝牙
-
主要应用 : Wi-Fi
产品供货情况
-
适用区域 : 全球
包装特性
-
封装方法 : 袋和盒
其他
-
精度级别 : 标准
