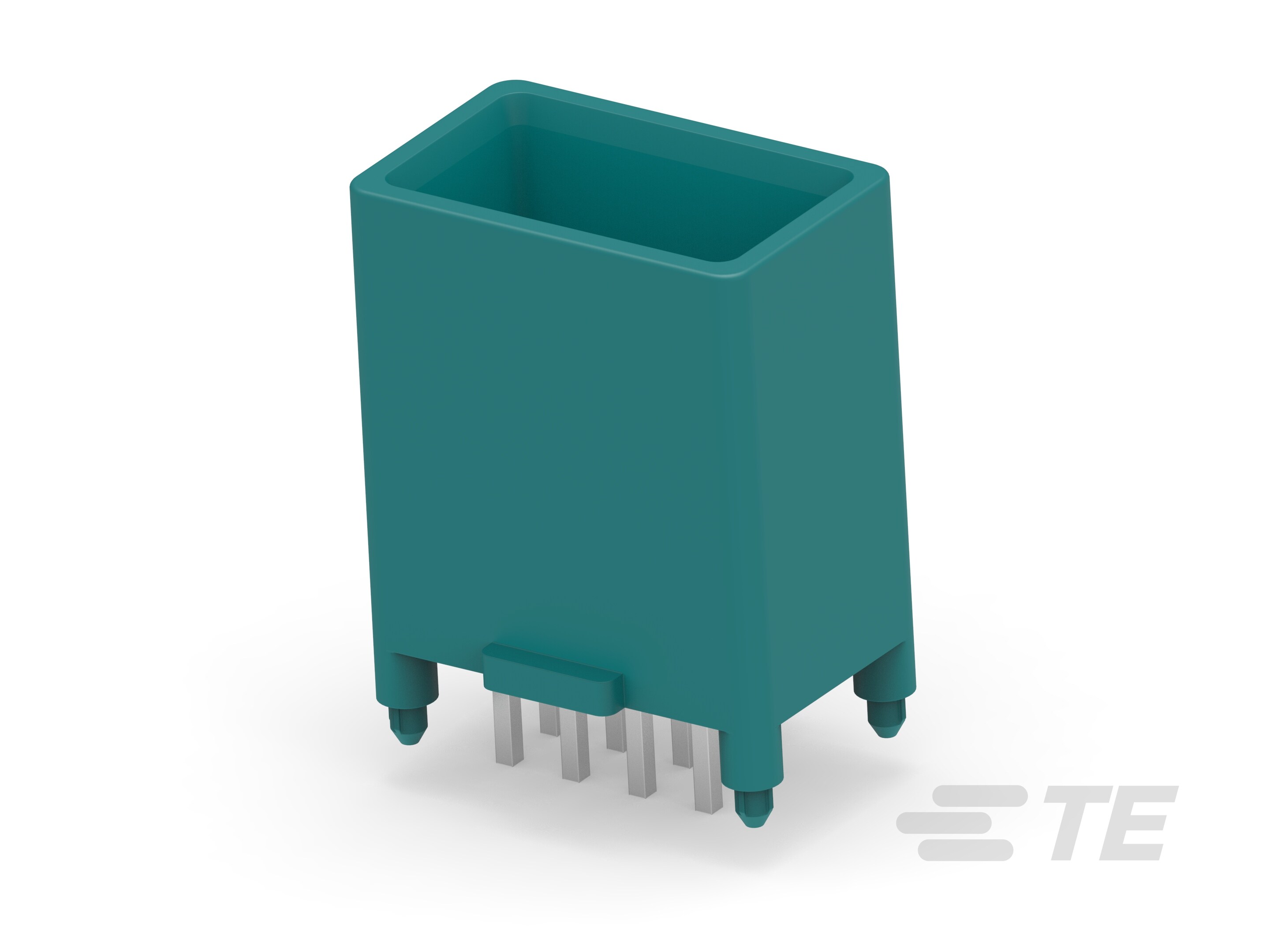

2109329-8
Vertical, Wire-to-Board, 8 Position, 2 Row, 2.54mm [.1in] Centerline, Gold (Au), Printed Circuit Board, 7.5A Contact Current Rating (Max), Signal
2109329-8
Vertical, Wire-to-Board, 8 Position, 2 Row, 2.54mm [.1in] Centerline, Gold (Au), Printed Circuit Board, 7.5A Contact Current Rating (Max), Signal
-
- MQS
- TE 内部编号 2109329-8
- TE 内部产品描述 MQS 8P HEADER ASSY
- 所有 Signal Header (237)
-
PCB 安装方向 : 垂直
-
端子额定电流（最大值） (A): 7.5
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 否
-
中心线（间距） : 2.54 mm [ .1 in ]
文档
产品图纸
- MQS 8P HEADER ASSY FOR R-TAS ENG_CD_2109329_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2109329-8_A_c-2109329-8-a-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_2109329-8_A_c-2109329-8-a.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2109329-8_A_c-2109329-8-a.3d_igs.zip 英文版本
- ENG_CVM_CVM_2109329-8_A_c-2109329-8-a.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-61604_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
接头类型 : 全部带罩
-
混合板端连接器 : 否
-
连接器产品类型 : 连接器组件
-
可密封 : 否
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
节数 : 1
-
信号位置数量 : 8
-
PCB 安装方向 : 垂直
-
位数 : 8
-
行数 : 2
主体特性
-
主要产品颜色 : 蓝色
接触件特性
-
端子类型 : 公端
-
对接公端厚度 : .63 mm [ .024 in ]
-
对接公端宽度 : .63 mm [ .024 in ]
-
端子额定电流（最大值） (A): 7.5
-
端子接触部电镀材料 : 金 (Au)
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装对准 : 带有
-
接合对准 : 带有
-
安装孔 : 不带
-
PCB 安装固定 : 带有
-
面板安装特性 : 不带
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 2.54 mm [ .1 in ]
尺寸
-
连接器长度 : 15.2 mm [ .598 in ]
-
PCB 的外形高度 : 18.1 mm [ .712 in ]
-
PCB 厚度（建议） : 1.57 mm [ .062 in ]
-
连接器宽度 : 9.6 mm [ .377 in ]
操作/应用
-
屏蔽 : 否
-
电路应用 : Signal
包装特性
-
封装方法 : Tube
-
封装数量 : 31
