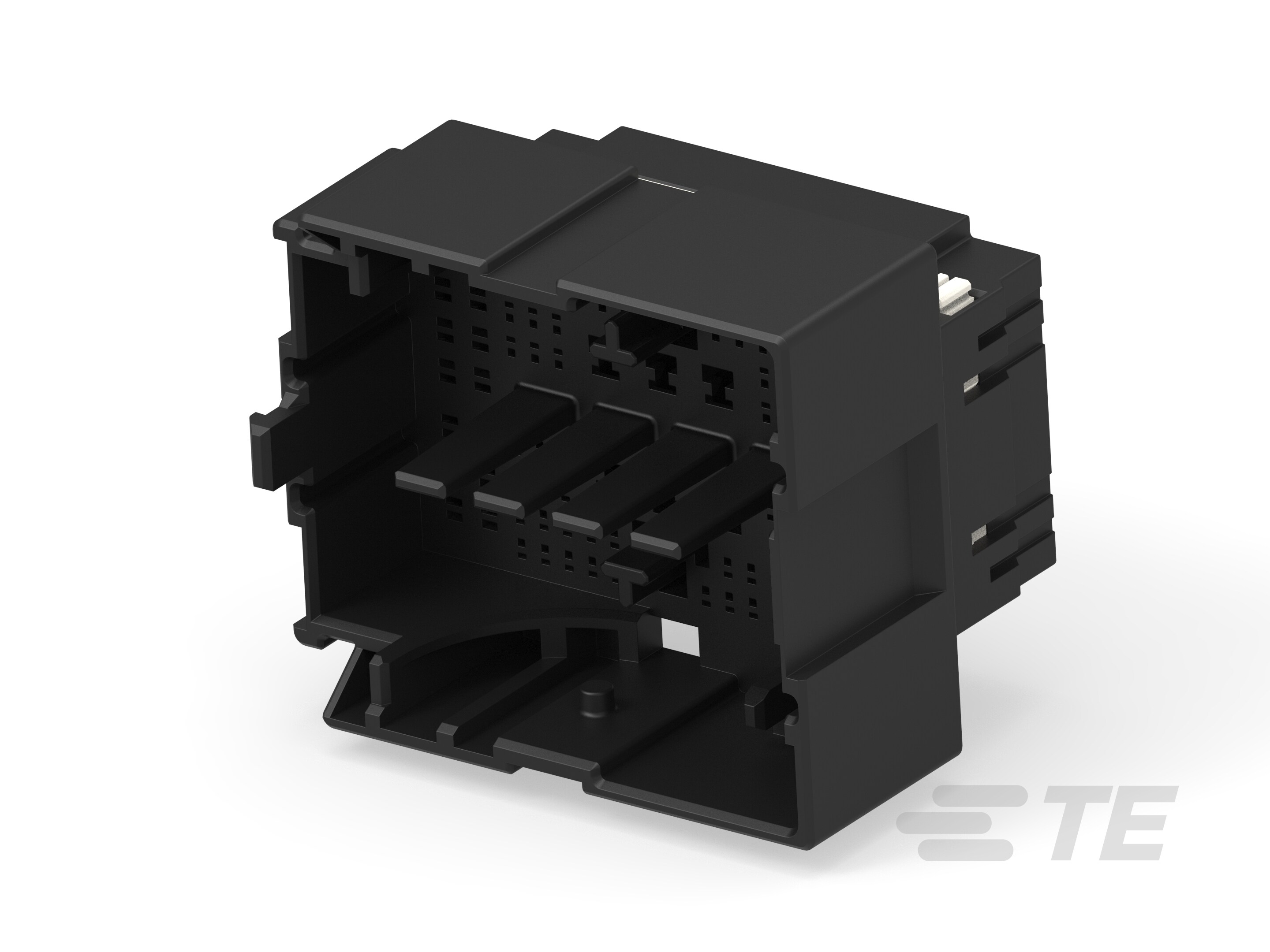

102 Position Housing, Housing for Male Terminals, Wire-to-Wire, 2.5 mm / 3.7 mm / 6 mm [.09 in / .14 in / .23 in] Centerline, Natural, Wire & Cable
2109282-2
102 Position Housing, Housing for Male Terminals, Wire-to-Wire, 2.5 mm / 3.7 mm / 6 mm [.09 in / .14 in / .23 in] Centerline, Natural, Wire & Cable
- TE 内部编号 2109282-2
- TE 内部产品描述 025/060/110 HYB 102P CAP ASSY
-
位数 : 102
-
连接器和壳体类型 : 公端子护套
-
对接公端宽度 (mm): .63, 1.5, 2.8
-
对接公端宽度 (in): .025, .06, .11
-
连接器系统 : 线到线
-
中心线（间距） (mm): 2.5, 3.7, 6
-
中心线（间距） (in): .09, .14, .23
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2109282-2_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2109282-2_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2109282-2_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2109282-2_B.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-5664_C2.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 是
-
连接器和壳体类型 : 公端子护套
-
连接器系统 : 线到线
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 102
-
行数 : 9
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
对接公端宽度 (mm): .63, 1.5, 2.8
-
对接公端宽度 (in): .025, .06, .11
机械附件
-
端子位置保证 : 是
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） (mm): 2.5, 3.7, 6
-
中心线（间距） (in): .09, .14, .23
尺寸
-
连接器高度 : 44.3 mm [ 1.74 in ]
-
产品长度 : 58.7 mm [ 2.31 in ]
-
产品宽度 : 49 mm [ 1.93 in ]
-
行间距 (mm): 3.3, 3.9
-
行间距 (in): .12, .15
其他
-
能够保证连接器位置 : 否
