2108847-1

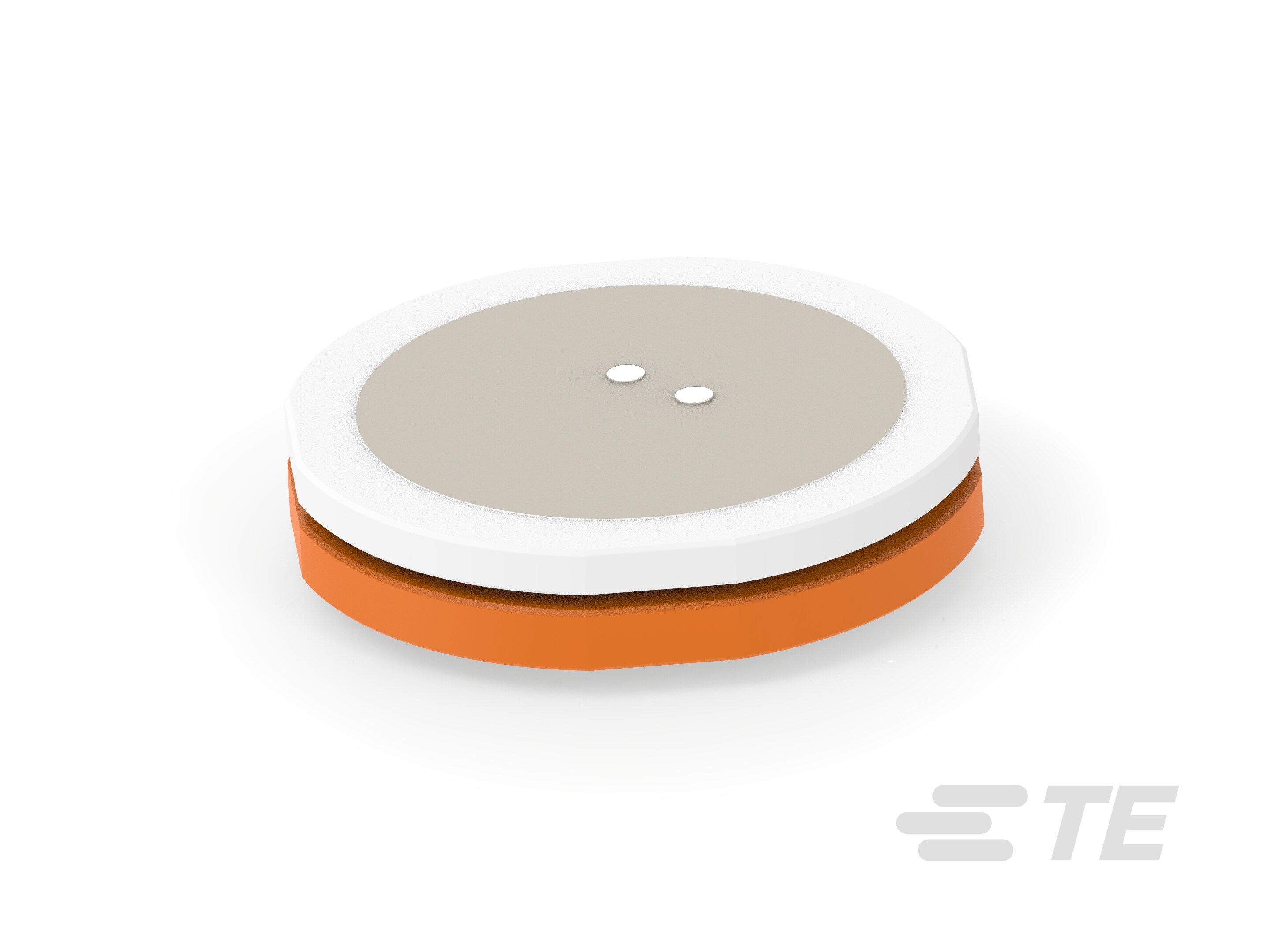

Patch Antenna, Multi Band, GNSS, Internal/Embedded Mount, Through-Hole/Tab Mount, Directional, 0 < 3 dBi Peak Gain
2108847-1
Patch Antenna, Multi Band, GNSS, Internal/Embedded Mount, Through-Hole/Tab Mount, Directional, 0 < 3 dBi Peak Gain
- TE 内部编号 2108847-1
- TE 内部产品描述 Ceramic patch antenna, L1+G1 & L2
-
天线类型 : 跳接
-
频带类型 : 多带式
-
主要应用 : GNSS
-
无线应用 : GNSS
-
安装位置 : 内部/嵌入式
文档
产品图纸
- Ceramic ant., SMD, L1+G1 AND L2 ENG_CD_2108847_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2108847-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2108847-1_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2108847-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2108847-1_1.3d_stp.zip 英文版本
数据表/目录页
- Ceramic ant., SMD, L1+G1 & L2 ENG_DS_2108847_A1.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-160936_1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
天线产品类型 : 天线
结构特性
-
天线种类 : 跳接
-
天线类型 : 跳接
-
频带类型 : 多带式
-
安装位置 : 内部/嵌入式
电气特征
-
VSWR（最大值） : <1.5
-
天线操作 : 无源
-
阻抗 (Ω): 50
信号特征
-
增益（最大值） (dB): 2.7
-
频段 (MHz): 1559 – 1610, 1215 – 1250
-
频率类别 : 1164 – 1610
-
峰值增益 (dBi): 0 < 3
主体特性
-
产品重量 : 37 g [ 1.30514 oz ]
机械附件
-
极化 : RHCP
-
安装类型 : 通孔/公端安装
尺寸
-
产品高度 : 8 mm [ .315 in ]
-
产品长度 : 41 mm [ 1.615 in ]
-
产品宽度 : 41 mm [ 1.615 in ]
操作/应用
-
无线标准 : GPS
-
方向性 : 方向
行业标准
-
主要应用 : GNSS
-
无线应用 : GNSS
产品供货情况
-
适用区域 : 全球
包装特性
-
封装方法 : 托盘/盒
其他
-
精度级别 : 标准
