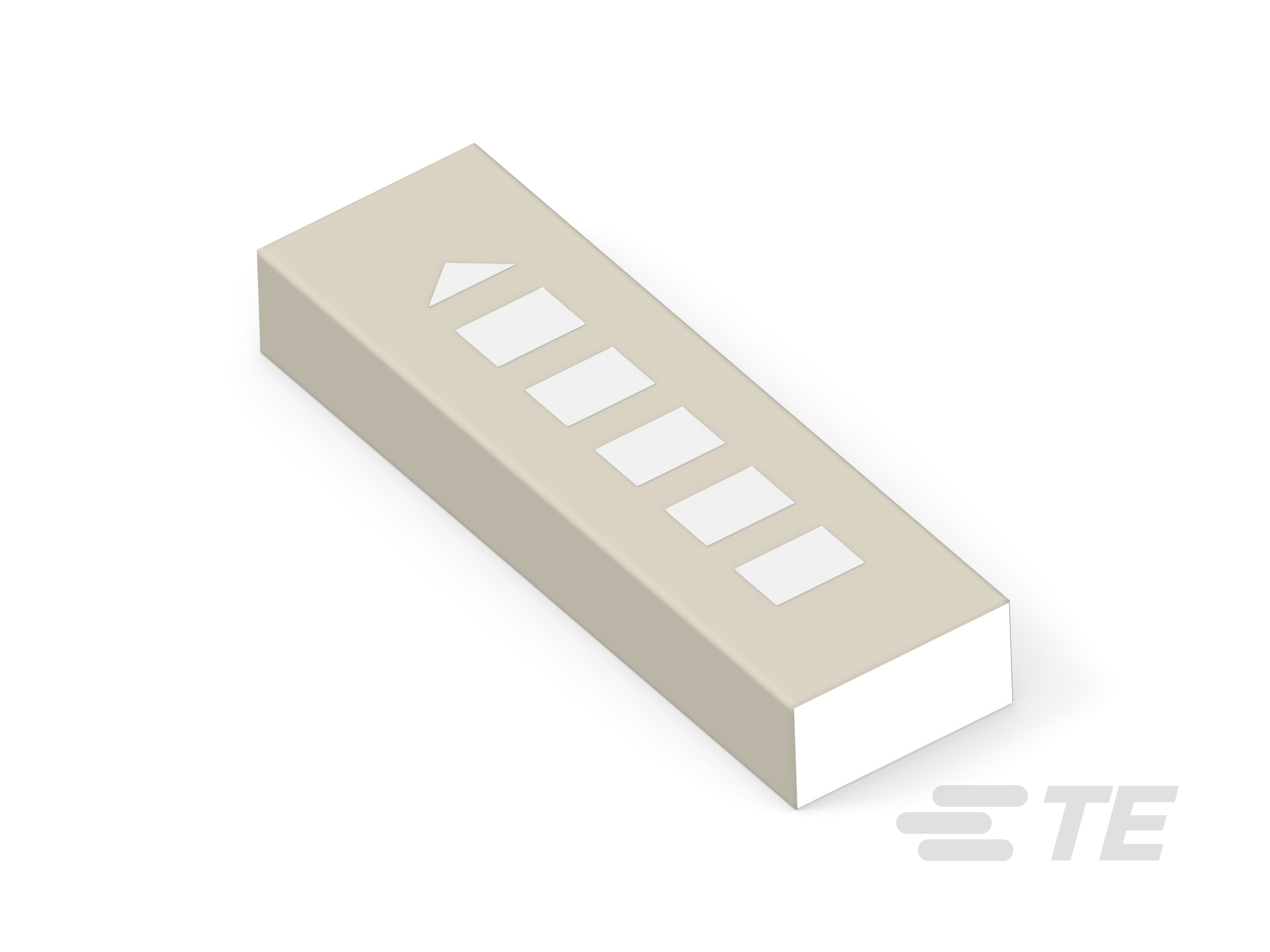

2108824-1
Chip Antenna, Single Band, GNSS, Internal/Embedded Mount, Surface Mount, SMD / SMT, Omnidirectional, 0 < 3 dBi Peak Gain
2108824-1
Chip Antenna, Single Band, GNSS, Internal/Embedded Mount, Surface Mount, SMD / SMT, Omnidirectional, 0 < 3 dBi Peak Gain
- TE 内部编号 2108824-1
- TE 内部产品描述 Chip ant., SMD, L1+G1
-
无线应用 : GNSS
-
安装位置 : 内部/嵌入式
-
安装类型 : 表面贴装
-
频率类别 : 1420 – 1620
-
天线类型 : 芯片
文档
产品图纸
- CHIP ANT.,SMD, L1+G1 ENG_CD_2108824_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2108824-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2108824-1_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2108824-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2108824-1_1.3d_stp.zip 英文版本
数据表/目录页
- Chip ant., SMD, L1+G1 ENG_DS_2108824_A1.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-160934_1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
天线端接 : SMD | SMT
-
天线产品类型 : 天线
结构特性
-
天线种类 : 片状天线
-
安装位置 : 内部/嵌入式
-
天线类型 : 芯片
-
频带类型 : 单频段
电气特征
-
VSWR（最大值） : <1.7:1
-
天线操作 : 无源
-
阻抗 (Ω): 50
信号特征
-
增益（最大值） (dB): 2.9
-
频段 (MHz): 1559 – 1610
-
频率类别 : 1420 – 1620
-
峰值增益 (dBi): 0 < 3
主体特性
-
产品重量 : .11 g [ .00388 oz ]
机械附件
-
极化 : 线性
-
安装类型 : 表面贴装
尺寸
-
产品高度 : 1.5 mm [ .06 in ]
-
产品长度 : 10 mm [ .394 in ]
-
产品宽度 : 3 mm [ .119 in ]
操作/应用
-
方向性 : 全方向
行业标准
-
无线应用 : GNSS
-
主要应用 : GNSS
产品供货情况
-
适用区域 : 全球
包装特性
-
封装方法 : 卷带包装
其他
-
精度级别 : 标准
