2108641-1

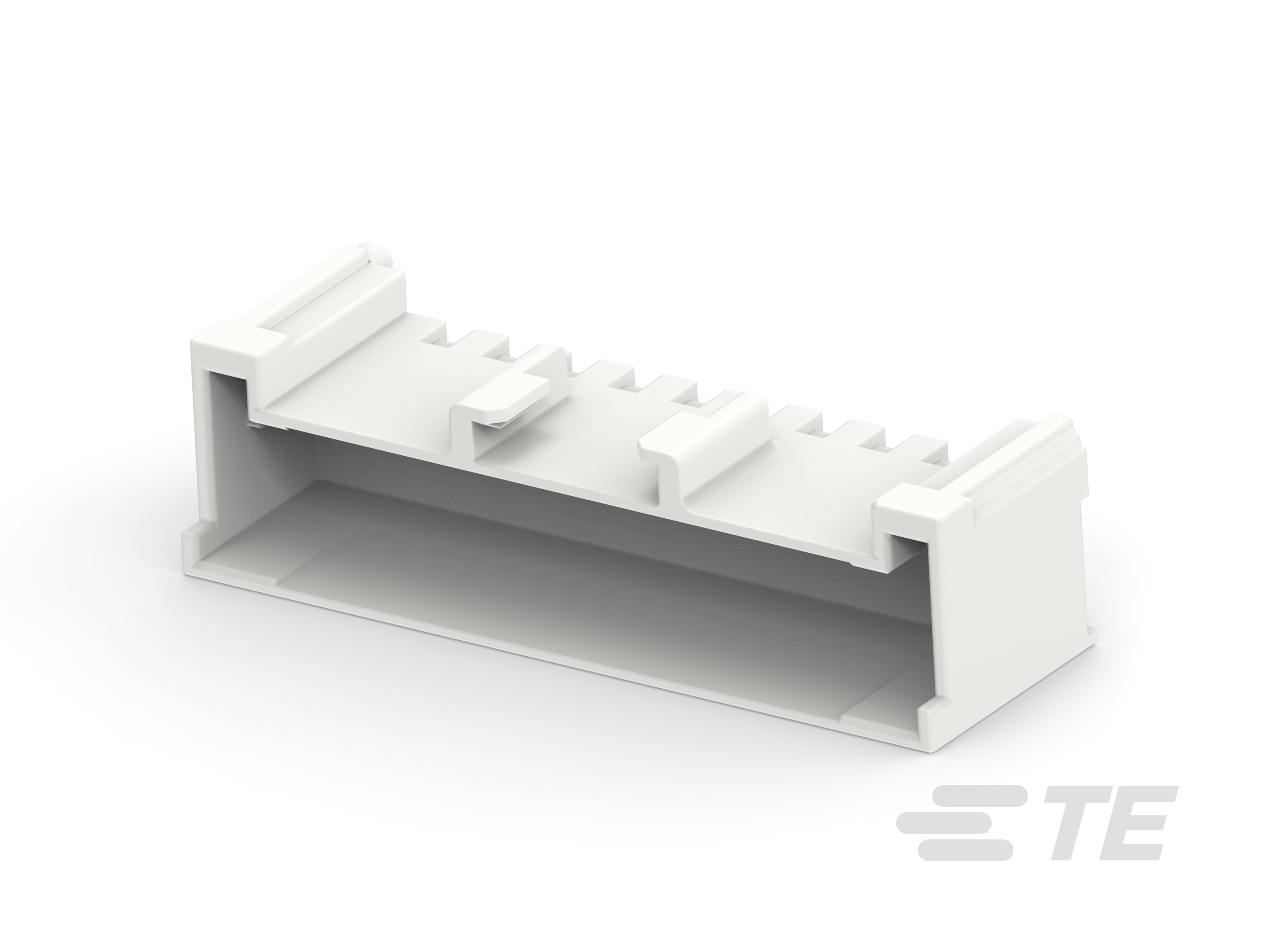

PCB Mount Header, Wire-to-Board, 11 Position, 2.5 mm [.098 in] Centerline, Power & Signal, Natural, Bag, AMP Signal Double Lock
2108641-1
PCB Mount Header, Wire-to-Board, 11 Position, 2.5 mm [.098 in] Centerline, Power & Signal, Natural, Bag, AMP Signal Double Lock
-
- AMP 双重锁定信号
- TE 内部编号 2108641-1
- TE 内部产品描述 2.5 SDL POST HDR HSG 11P STD EXP
- 所有 STD 温度信号双锁公端 (6)
-
PCB 连接器类型 : PCB 安装接头
-
连接器系统 : 线到板
-
位数 : 11
-
行数 : 1
-
中心线（间距） : 2.5 mm [ .098 in ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2108641-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2108641-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2108641-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2108641-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5203_E1.pdf 英文版本
- 产品规格 ENG_SS_108-5459_M3.pdf 英文版本
- 合格检测报告 S_501-5223_O.tif 英文版本
- S_501-5223_O.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
PCB 连接器类型 : PCB 安装接头
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
连接器产品类型 : 外壳
结构特性
-
位数 : 11
-
行数 : 1
电气特征
-
工作电压 (VDC): 50
-
工作电压 (VAC): 50
主体特性
-
连接器外形 : 标准
-
主要产品颜色 : 土黄色
接触件特性
-
端子布局 : 直插式
-
端子类型 : 公端
机械附件
-
PCB 安装对准类型 : 凸耳
-
接合固定类型 : 锁闩
-
接合固定 : 带有
-
PCB 安装固定 : 不带
-
PCB 安装对准 : 带有
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : 尼龙 6/6 GF
-
中心线（间距） : 2.5 mm [ .098 in ]
尺寸
-
连接器长度 : 30 mm [ 1.181 in ]
-
连接器高度 : 8.2 mm [ .322 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装数量 : 2000
-
封装方法 : Bag
