2108517-2

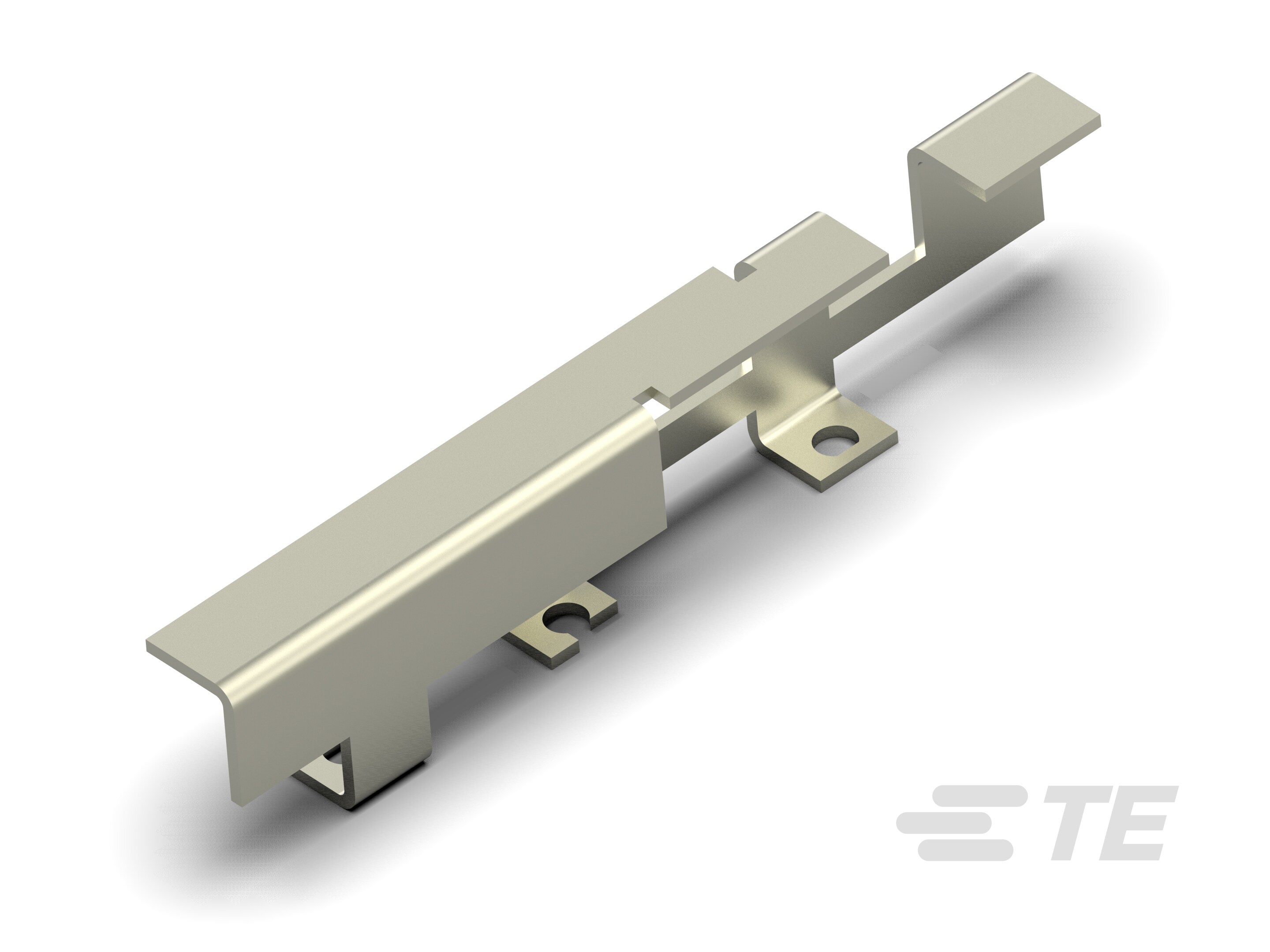

Stamped Metal Antenna, Dual Band, Bluetooth / Wi-Fi, Internal/Embedded Mount, Surface Mount, Omnidirectional, Single Port, 3 < 6 dBi Peak Gain
2108517-2
Stamped Metal Antenna, Dual Band, Bluetooth / Wi-Fi, Internal/Embedded Mount, Surface Mount, Omnidirectional, Single Port, 3 < 6 dBi Peak Gain
- TE 内部编号 2108517-2
- TE 内部产品描述 DUAL BAND WiFi ANTENNA,STAMPED METAL,SMD
-
天线类型 : 冲压金属
-
频带类型 : 双频段
-
主要应用 : Wi-Fi, 蓝牙
-
无线应用 : Wi-Fi, Zigbee, 蓝牙
-
安装位置 : 内部/嵌入式
文档
产品图纸
- DUAL BAND WiFi ANTENNA, STAMPED METAL, SMD ENG_CD_2108517-2_A5.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2108517-2_D1.pdf 3D
- 下载查看 ENG_CVM_CVM_2108517-2_D1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2108517-2_D1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2108517-2_D1.3d_stp.zip 英文版本
数据表/目录页
- DUAL BAND WiFi ANTENNA, STAMPED METAL, SMD ENG_DS_2108517-2_A2.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-61419_A1.pdf 英文版本
- 合格检测报告 ENG_SS_501-61148_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
天线产品类型 : 天线
结构特性
-
天线种类 : 冲压天线
-
天线类型 : 冲压金属
-
频带类型 : 双频段
-
安装位置 : 内部/嵌入式
-
端口配置 : 单端口
电气特征
-
VSWR（最大值） : <2.5:1
-
天线操作 : 无源
-
阻抗 (Ω): 50
信号特征
-
增益（最大值） (dB): 3
-
频段 (MHz): 2400 – 2500, 5150 – 5875
-
频率类别 : 2400 – 5950
-
峰值增益 (dBi): 3 < 6
主体特性
-
产品重量 : .3 g [ .011 oz ]
机械附件
-
安装类型 : 表面贴装
尺寸
-
产品高度 : 4.8 mm [ .189 in ]
-
产品长度 : 22.75 mm [ .9 in ]
-
产品宽度 : 2.2 mm [ .086 in ]
操作/应用
-
无线标准 : 802.11 a/b/g/n、蓝牙和 ZigBee
-
方向性 : 全方向
行业标准
-
主要应用 : Wi-Fi, 蓝牙
-
无线应用 : Wi-Fi, Zigbee, 蓝牙
包装特性
-
封装方法 : 卷带包装
其他
-
精度级别 : 标准
