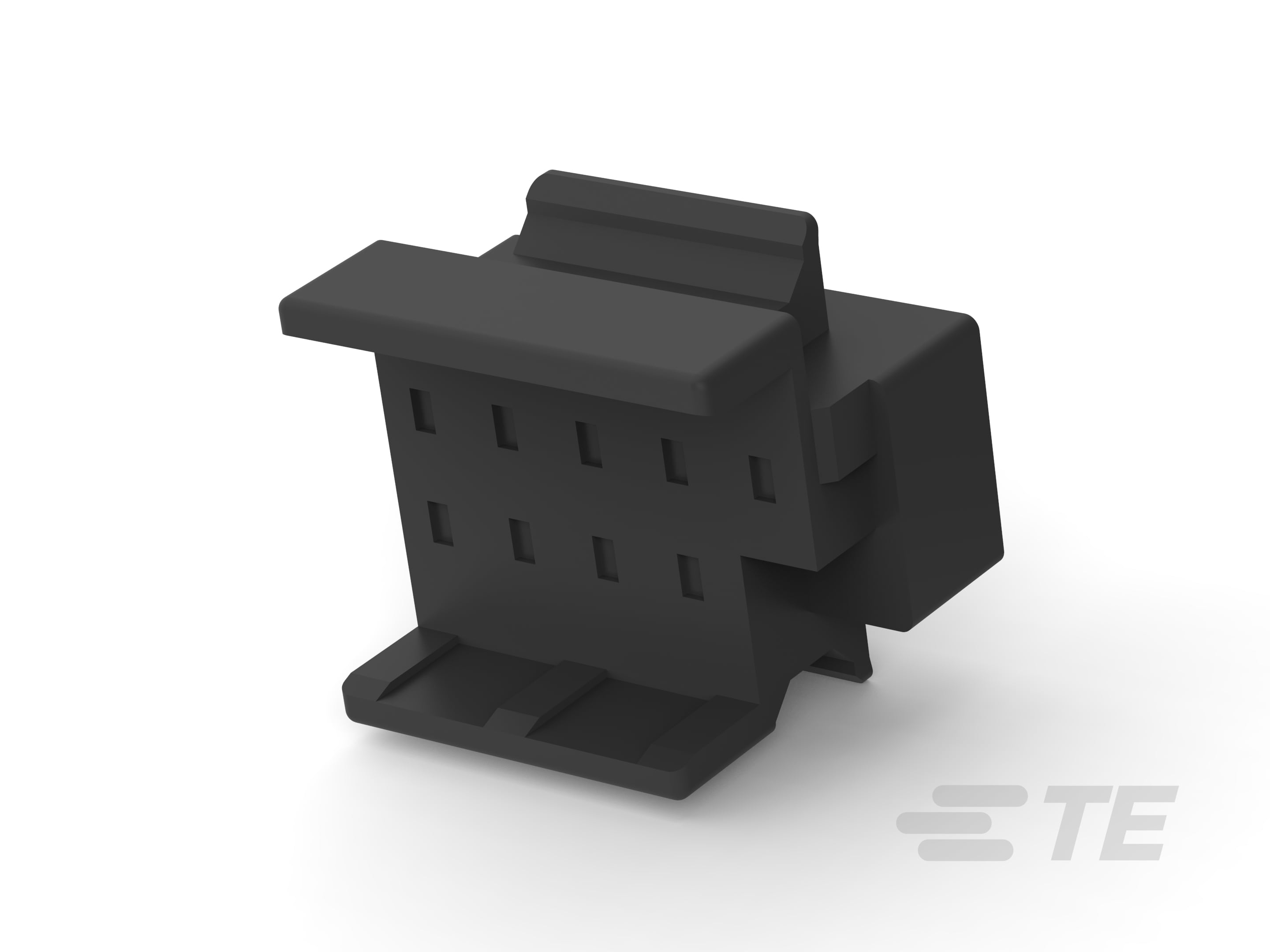

2108422-1
9 Position, Receptacle, Housing, Wire-to-Motor / Wire-to-Wire, 2 mm [.078 in] Centerline, 2 Row, Wire & Cable, Signal, Panel Mount, Micro Motor
2108422-1
9 Position, Receptacle, Housing, Wire-to-Motor / Wire-to-Wire, 2 mm [.078 in] Centerline, 2 Row, Wire & Cable, Signal, Panel Mount, Micro Motor
-
- 微型电机
- TE 内部编号 2108422-1
- TE 内部产品描述 ENCODER 9P BASE ENTRY HSG
-
位数 : 9
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 外壳
-
连接器系统 : 线到电机 | 线到线
-
中心线（间距） : 2 mm [ .078 in ]
文档
产品图纸
- ENCODER 9P BASE ENTRY HSG ENG_CD_2108422_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2108422-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2108422-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2108422-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2108422-1_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5446_E.pdf 英文版本
- 产品规格 ENG_SS_108-61148_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-61139_A.pdf 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-61019_A.pdf 英文版本
机构认证
- 机构批件 ENG_AAD_UL_CERT_E28476_20130517_C1_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 外壳
-
连接器系统 : 线到电机 | 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 9
-
行数 : 2
接触件特性
-
端子类型 : 插针
-
端子布局 : 矩阵
-
端子额定电流（最大值） (A): 1
机械附件
-
连接器安装类型 : 面板安装
壳体特性
-
外壳材料 : 尼龙 66
-
中心线（间距） : 2 mm [ .078 in ]
尺寸
-
行间距 : 2.4 mm [ .094 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : Signal
