2106154-1

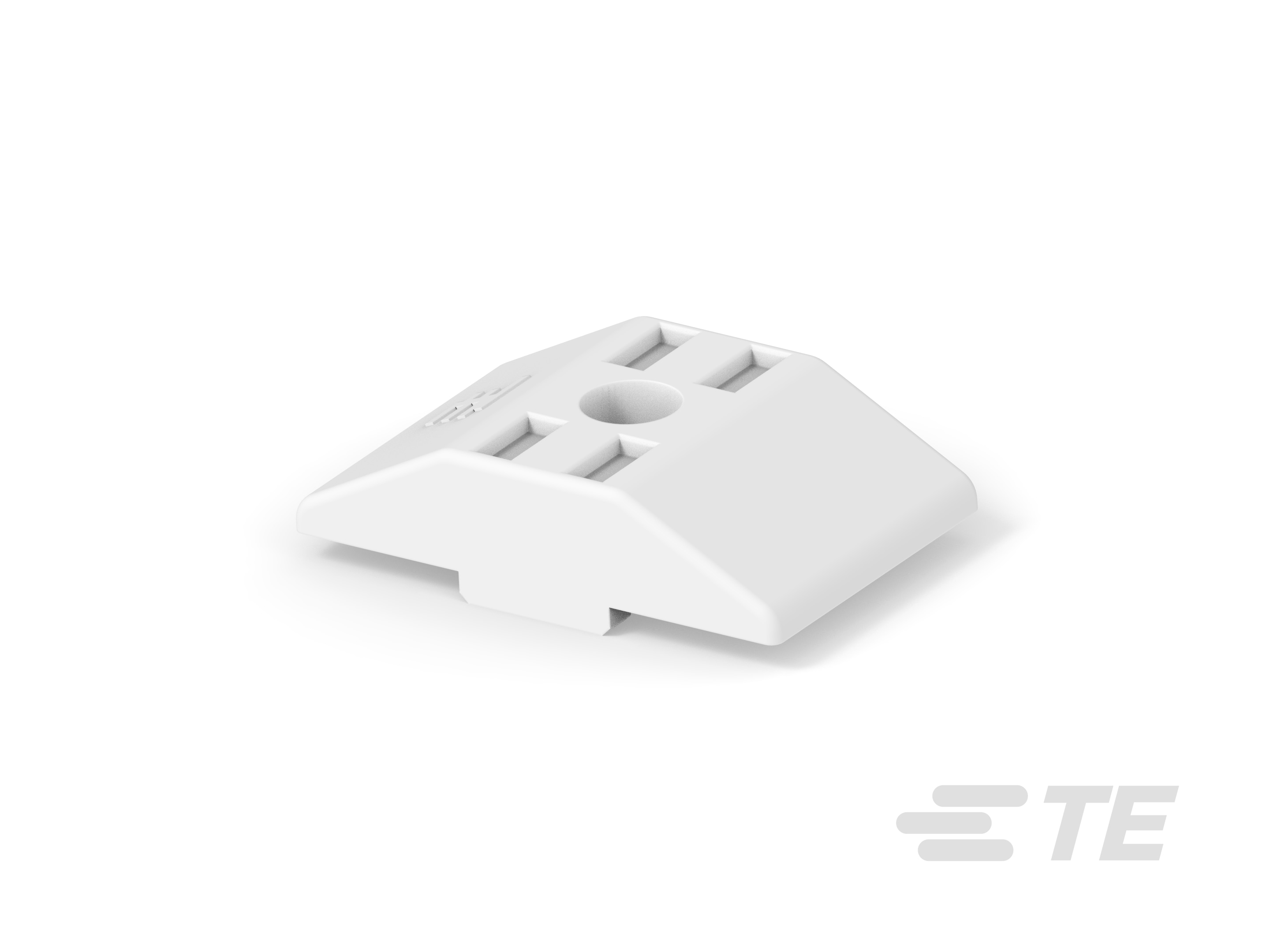

2 Position Ballast Connector, Jumper, Board-to-Board, 9.2 mm [.362 in] Centerline, Insulation Displacement Connectors Closed End
2106154-1
2 Position Ballast Connector, Jumper, Board-to-Board, 9.2 mm [.362 in] Centerline, Insulation Displacement Connectors Closed End
-
- Buchanan WireMate
- 刺破式连接器闭合端
- TE 内部编号 2106154-1
- TE 内部产品描述 Assem, Jumper, Board to Board, Screw Dow
-
位数 : 2
-
照明产品类型 : 跳线
-
连接器系统 : 板对板
-
中心线（间距） : 9.2 mm [ .362 in ]
-
可密封 : 否
文档
产品图纸
- JUMPER, BOARD TO BOARD, SCREW DOWN ENG_CD_2106154_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2106154-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2106154-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2106154-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2106154-1_A.3d_stp.zip 英文版本
数据表/目录页
- BOARD-TO-BOARD_SCREW_DOWN_JUMPER_ASSEMBLY ENG_DS_5-1773455-2_B-TO-B_SCREW_DOWN_JUMPER_1209.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13260_C.pdf 英文版本
- 产品规格 ENG_SS_108-2392_O6.pdf 英文版本
机构认证
- 机构批件 ENG_AAD_UL_E28476_20100303_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
照明产品类型 : 跳线
-
连接器系统 : 板对板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 2
电气特征
-
工作电压（最大值） (VAC): 250
-
工作电压（最大值） (VDC): 250
主体特性
-
主要产品材料 : PBT GF
-
主要产品颜色 : 土黄色
接触件特性
-
端子接合区域电镀材料厚度 : 1 – 2 µm [ 39.37 – 78.74 µin ]
-
导线端子端接区域电镀材料 : 锡
-
端子接触部电镀材料表面涂层 : 哑光
-
导线端子端接区域电镀厚度 : 1 – 2 µm [ 39.37 – 78.74 µin ]
-
端子接触部电镀材料 : 锡 (Sn)
-
端子布局 : 直插式
-
端子额定电流（最大值） (A): 5
端接特性
-
PCB 端接方法 : 通孔 - 螺钉
机械附件
-
PCB 安装对准 : 带有
-
PCB 安装固定 : 带有
-
PCB 安装固定类型 : 螺钉安装
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 9.2 mm [ .362 in ]
尺寸
-
连接器长度 : 22.5 mm [ .886 in ]
-
连接器高度 : 6.3 mm [ .248 in ]
-
柱体接合组件测量 : 22.5 mm [ .886 in ]
-
连接器宽度 : 14.4 mm [ .567 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
与已批准的标准产品兼容 : CSA C22.2 编号 182.3, UL 1977
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 300
-
封装方法 : 零散零件
