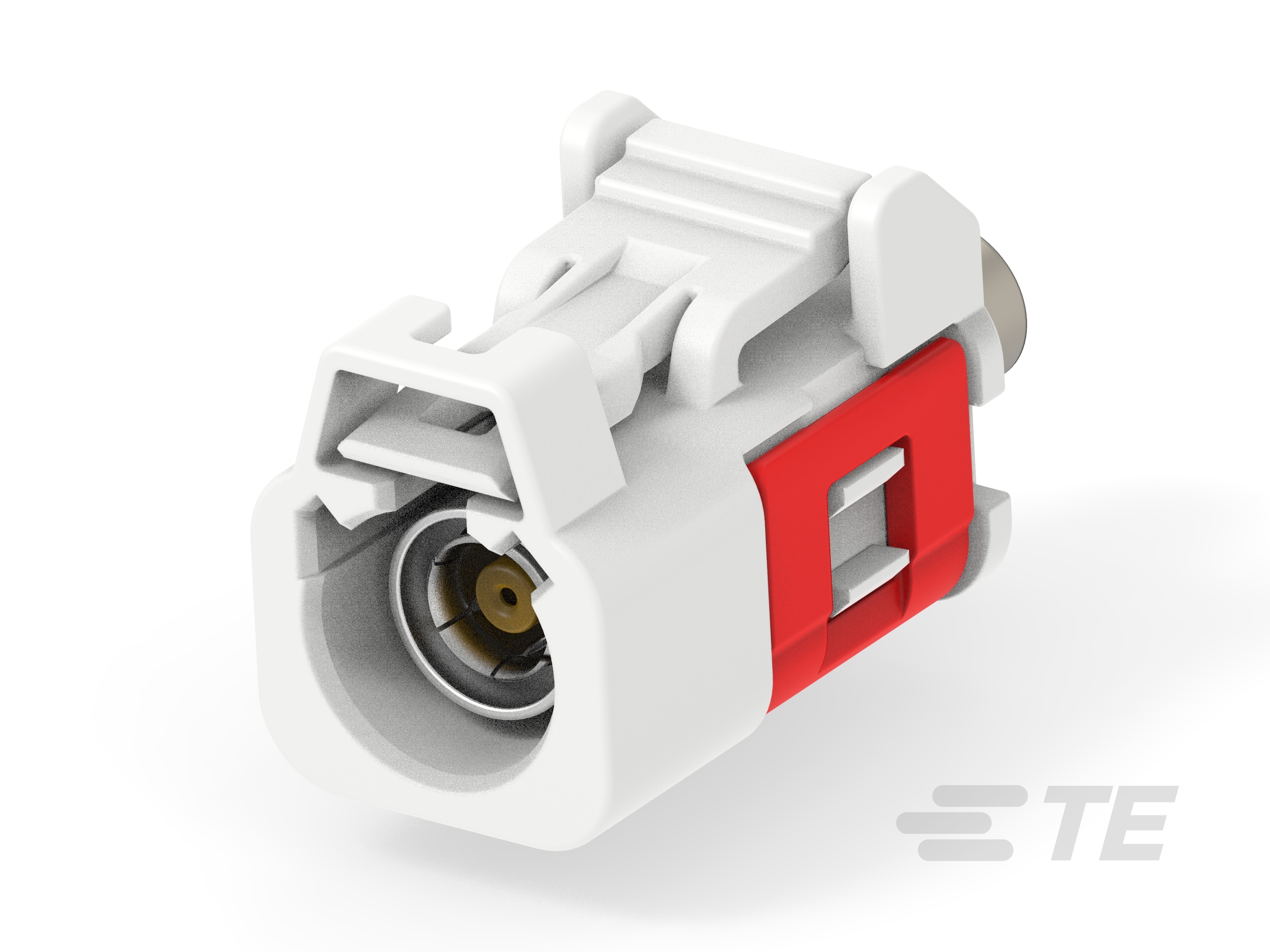

2098287-2
Cable-to-Cable, 180° Cable Exit, 1 Position, B Code, Housing for Female Terminals, Crimp, FAKRA RF Connector System, Data Connectivity Housings
2098287-2
Cable-to-Cable, 180° Cable Exit, 1 Position, B Code, Housing for Female Terminals, Crimp, FAKRA RF Connector System, Data Connectivity Housings
-
- AMP
- FAKRA 射频连接器系统
- TE 内部编号 2098287-2
- TE 内部产品描述 Plug KIT, 1 POS, RTK031, Key B
-
连接器系统 : 缆到缆
-
可密封 : 否
-
出线角度 : 180°
-
位数 : 1
-
连接器和键控代码 : B
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2098287-2_A_c-2098287-2-a-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_2098287-2_A_c-2098287-2-a.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2098287-2_A_c-2098287-2-a.3d_igs.zip 英文版本
- ENG_CVM_CVM_2098287-2_A_c-2098287-2-a.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13157_Z.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
混合型连接器 : 否
-
连接器和端子端接到 : 电线和电缆
-
连接器系统 : 缆到缆
-
可密封 : 否
-
连接器和壳体类型 : 母端子护套
结构特性
-
位数 : 1
主体特性
-
出线角度 : 180°
-
连接器和键控代码 : B
接触件特性
-
接合插针直径 : .5 mm [ .02 in ]
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
使用环境
-
电缆类型 : RTK 031
操作/应用
-
屏蔽 : 否
