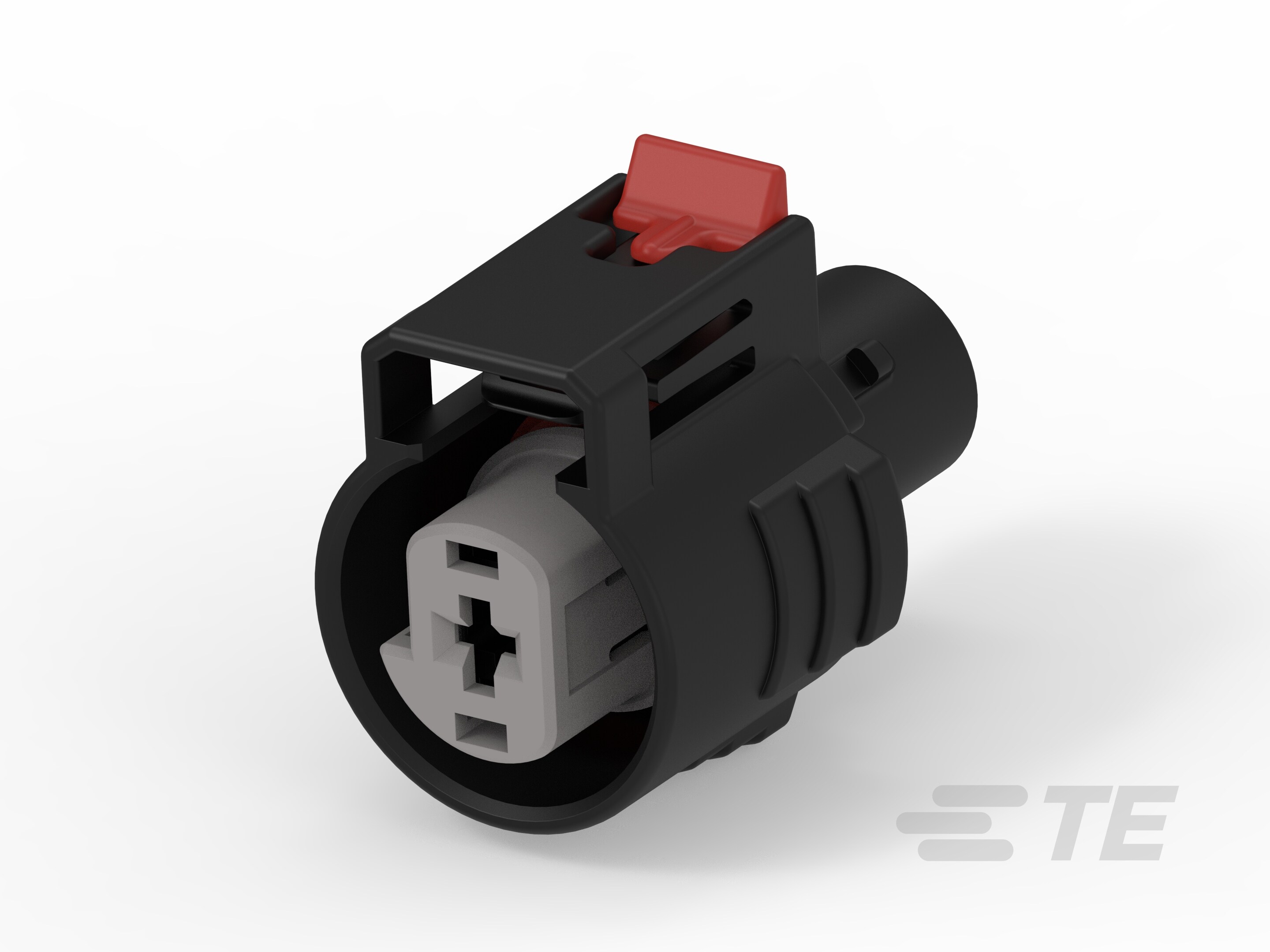

2098198-5
1 Position, Automotive Housing for Female Terminals, Wire-to-Board / Wire-to-Device, Sealable, Black, Wire & Cable, Power, Hybrid
2098198-5
1 Position, Automotive Housing for Female Terminals, Wire-to-Board / Wire-to-Device, Sealable, Black, Wire & Cable, Power, Hybrid
-
- AMP
- AMP MCP 连接器系统 ,
- AMP MCP 2.8
- TE 内部编号 2098198-5
- TE 内部产品描述 Plug Assembly, Sealed, 1 Posn,
- 所有 48V Ready 2.8mm Sealed Connectors (27)
-
连接器和壳体类型 : 母端子护套
-
位数 : 1
-
可密封 : 是
-
工组温度范围 : -40 – 155 °C [ -40 – 311 °F ]
-
行数 : 1
文档
产品图纸
- PLUG ASSEMBLY, SEALED, 1 POSN MCP 2.8 ENG_CD_2098198_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2098198-5_C_c-2098198-5-c-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_2098198-5_C_c-2098198-5-c.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2098198-5_C_c-2098198-5-c.3d_igs.zip 英文版本
- ENG_CVM_CVM_2098198-5_C_c-2098198-5-c.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13295_A.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-10416_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 圆形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
可密封 : 是
-
主要锁定特性 : 锁定枪
-
连接器系统 : 线到板 | 线到设备
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 1
-
行数 : 1
电气特征
-
标称电压架构 (V): 12 | 24 | 48
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 母端
-
端子大小 : 2.8mm
-
对接公端宽度 : 2.8 mm [ .11 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极化
-
端子位置保证 : 是
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA GF
尺寸
-
连接器高度 : 33 mm [ 1.299 in ]
-
产品长度 : 22.6 mm [ .89 in ]
-
产品宽度 : 33 mm [ 1.29 in ]
使用环境
-
工组温度范围 : -40 – 155 °C [ -40 – 311 °F ]
-
工作温度（最大值） : 155 °C [ 311 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
IP 等级 : IP69K
包装特性
-
封装数量 : 1
-
封装方法 : 包装
其他
-
可维修 : 是
-
能够保证连接器位置 : 是
