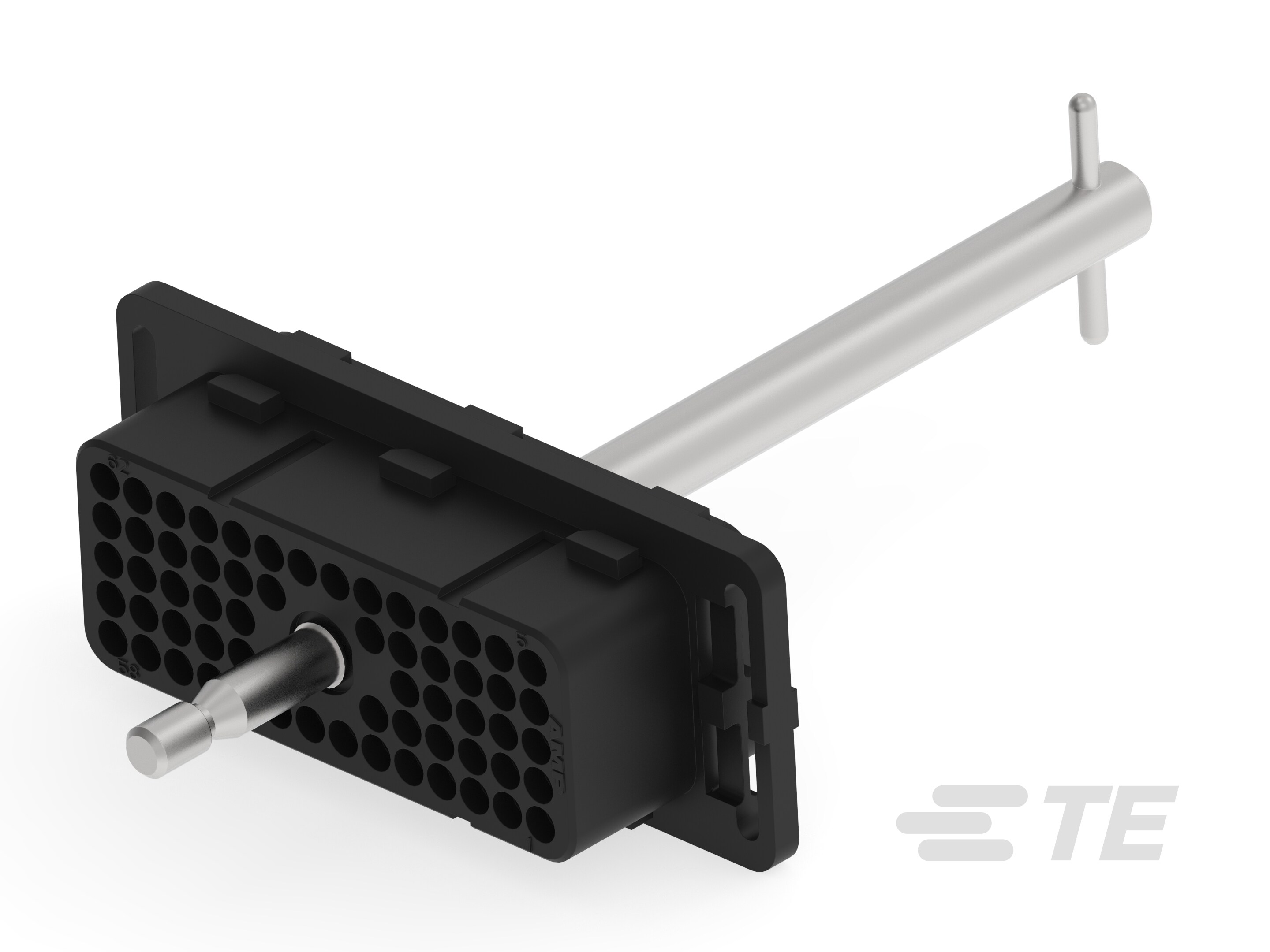

208334-6
Housing, Plug, Wire-to-Wire, UL 94V-0, 62 Position, 5 mm [.197 in] Centerline, 14 Row, 600 VAC, Rectangular Wire & Cable Connectors & Housings
208334-6
Housing, Plug, Wire-to-Wire, UL 94V-0, 62 Position, 5 mm [.197 in] Centerline, 14 Row, 600 VAC, Rectangular Wire & Cable Connectors & Housings
-
- METRIMATE
- TE 内部编号 208334-6
- TE 内部产品描述 PLUG ASSY,62 POS,METRIMATE
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到线
-
UL 阻燃性等级 : UL 94V-0
-
位数 : 62
文档
产品图纸
- PLUG ASSEMBLY, 62 POSN, WITH MALE CENTER FASTENER, METRIMATE ENG_CD_208334_M.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_208334-6_P.pdf 3D
- 下载查看 ENG_CVM_CVM_208334-6_P.2d_dxf.zip 英文版本
- ENG_CVM_CVM_208334-6_P.3d_igs.zip 英文版本
- ENG_CVM_CVM_208334-6_P.3d_stp.zip 英文版本
机构认证
- CSA 认证 ENG_AAD_CSA_164196_6233_1501843_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 绞线
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 62
-
行数 : 14
电气特征
-
工作电压 (VDC): 600
-
工作电压 (VAC): 600
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 插座
-
端子布局 : 矩阵
-
端子额定电流（最大值） (A): 13
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT
-
中心线（间距） : 5 mm [ .197 in ]
尺寸
-
连接器长度 (mm): 158.12
-
行间距 : 5 mm [ .197 in ]
-
连接器宽度 (mm): 98.3
使用环境
-
工组温度范围 : -55 – 130 °C [ -67 – 266 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
与已批准的标准产品兼容 : UL E28476
-
与机构/标准产品兼容 : CSA, UL, VDE
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 1
-
封装方法 : 包装
