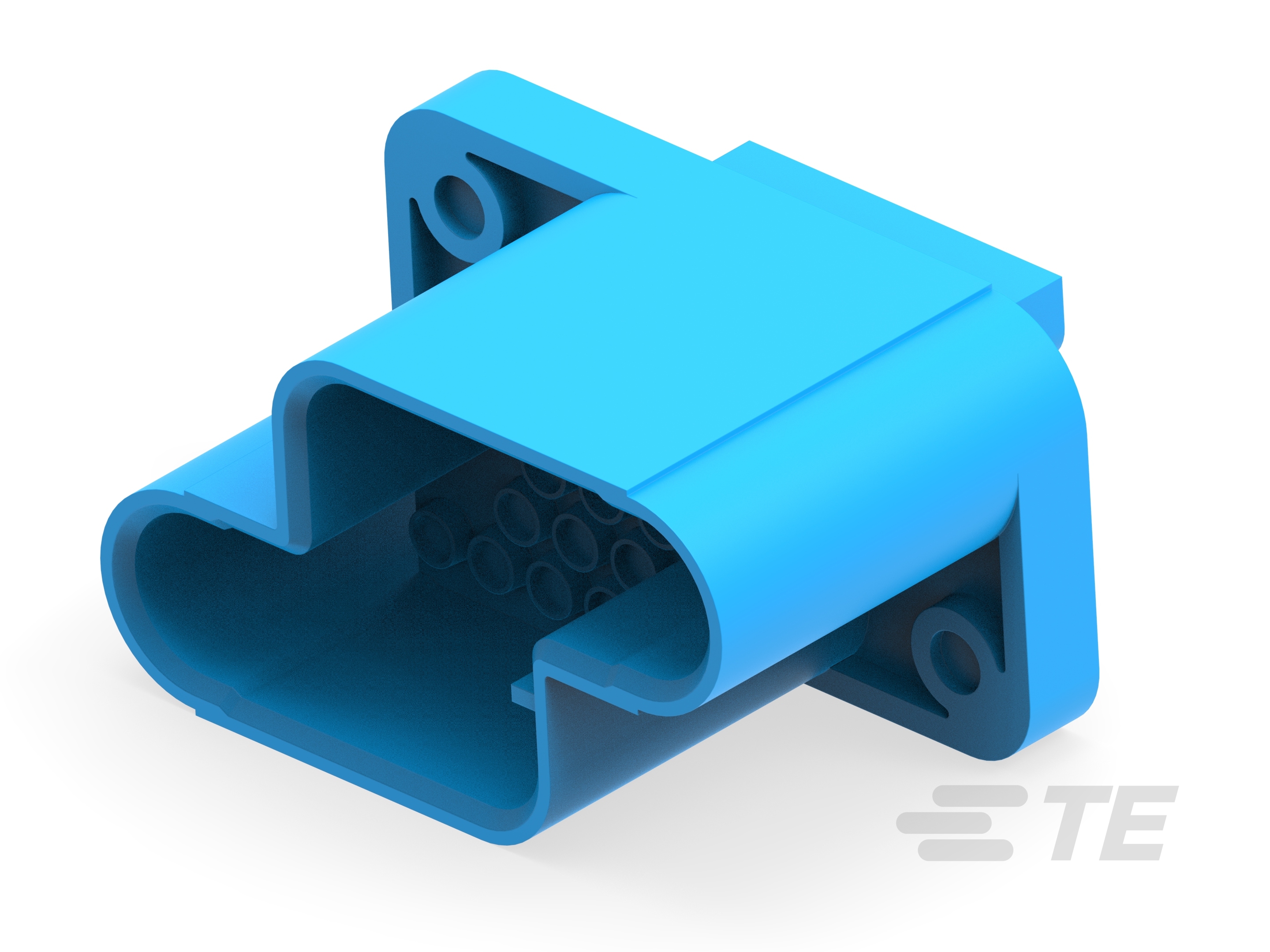

Housing, Receptacle, Wire-to-Panel / Wire-to-Wire, UL 94V-0, 19 Position, AMP Metrimate, Rectangular Wire & Cable Connectors & Housings
208209-5
Housing, Receptacle, Wire-to-Panel / Wire-to-Wire, UL 94V-0, 19 Position, AMP Metrimate, Rectangular Wire & Cable Connectors & Housings
-
- AMP
- AMP Metrimate
- TE 内部编号 208209-5
- TE 内部产品描述 METRIMATE PIN CONN 19 POSN
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到线, 线到面板
-
UL 阻燃性等级 : UL 94V-0
-
位数 : 19
文档
产品图纸
- PIN HOUSING, 19 POSN, METRIMATE ENG_CD_208209_L1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_208209-5_AG.pdf 3D
- 下载查看 ENG_CVM_CVM_208209-5_AG.2d_dxf.zip 英文版本
- ENG_CVM_CVM_208209-5_AG.3d_igs.zip 英文版本
- ENG_CVM_CVM_208209-5_AG.3d_stp.zip 英文版本
机构认证
- UL ENG_AAD_UL_E28476_19810213_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
与分离式电线类型兼容 : 绞线
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到线, 线到面板
-
可密封 : 否
结构特性
-
位数 : 19
-
行数 : 5
电气特征
-
工作电压 (VDC): 600
-
工作电压 (VAC): 600
主体特性
-
主要产品颜色 : 蓝色
接触件特性
-
端子类型 : 插针
-
端子额定电流（最大值） (A): 13
机械附件
-
面板安装特性类型 : 螺丝安装
-
连接器安装类型 : 面板安装
壳体特性
-
外壳材料 : 聚酯
-
中心线（间距） : 5.08 mm [ .2 in ]
尺寸
-
连接器长度 (mm): 54.94
-
行间距 : 4.39 mm [ .173 in ]
-
连接器宽度 (mm): 30.78
使用环境
-
工组温度范围 : -55 – 130 °C [ -67 – 266 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
与已批准的标准产品兼容 : UL E28476
-
与机构/标准产品兼容 : CSA, UL, VDE
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 1
-
封装方法 : 包装
