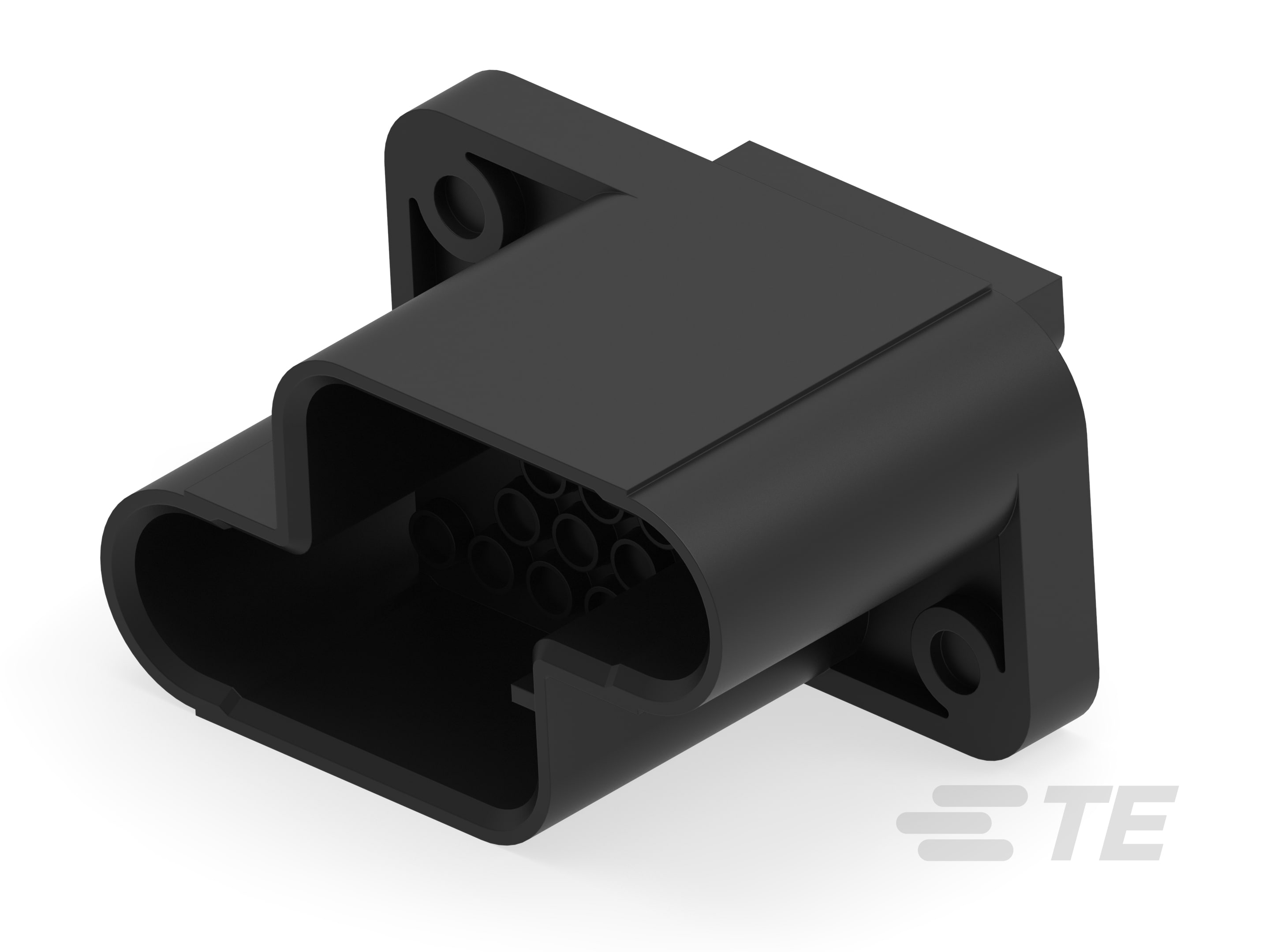

208209-2
19 Position, Receptacle, Housing, Wire-to-Panel / Wire-to-Wire, UL 94V-0, 5.08 mm [.2 in] Centerline, 5 Row, 600 VAC, Wire & Cable, Power & Signal
208209-2
19 Position, Receptacle, Housing, Wire-to-Panel / Wire-to-Wire, UL 94V-0, 5.08 mm [.2 in] Centerline, 5 Row, 600 VAC, Wire & Cable, Power & Signal
-
- METRIMATE
- TE 内部编号 208209-2
- TE 内部产品描述 METRIMATE PIN HSG 19 POSN
- 别名 ID AMPS-0-0208209-2 106792-000
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到线 | 线到面板
-
UL 阻燃性等级 : UL 94V-0
-
位数 : 19
文档
产品图纸
- PIN HOUSING, 19 POSN, METRIMATE ENG_CD_208209_L1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_208209-2_AG.pdf 3D
- 下载查看 ENG_CVM_CVM_208209-2_AG.2d_dxf.zip 英文版本
- ENG_CVM_CVM_208209-2_AG.3d_igs.zip 英文版本
- ENG_CVM_CVM_208209-2_AG.3d_stp.zip 英文版本
数据表/目录页
- METRIMATE_PIN_SOCKET_CATALOG ENG_CS_82045_METRIMATE_CATALOG_0608.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-10039_C.pdf 英文版本
机构认证
- 机构批件 ENG_AAD_UL_E28476_19810214_A.pdf 英文版本
- UL 报告 ENG_AAD_UL_E28476_19780426_B.pdf 英文版本
- UL ENG_AAD_UL_E28476_19810213_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 绞线
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到线 | 线到面板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 19
-
行数 : 5
电气特征
-
工作电压 (VAC): 600
-
工作电压 (VDC): 600
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 插针
-
端子额定电流（最大值） (A): 13
机械附件
-
面板安装特性类型 : 螺丝安装
-
连接器安装类型 : 面板安装
壳体特性
-
中心线（间距） : 5.08 mm [ .2 in ]
-
外壳材料 : 聚酯
尺寸
-
连接器长度 : 54.94 mm [ 2.163 in ]
-
连接器高度 : 40.77 mm [ 1.605 in ]
-
连接器宽度 : 30.78 mm [ 1.212 in ]
-
行间距 : 4.39 mm [ .173 in ]
使用环境
-
工组温度范围 : -55 – 130 °C [ -67 – 266 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
与已批准的标准产品兼容 : UL E28476
-
与机构/标准产品兼容 : CSA | UL | VDE
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 165
-
封装方法 : 包装
