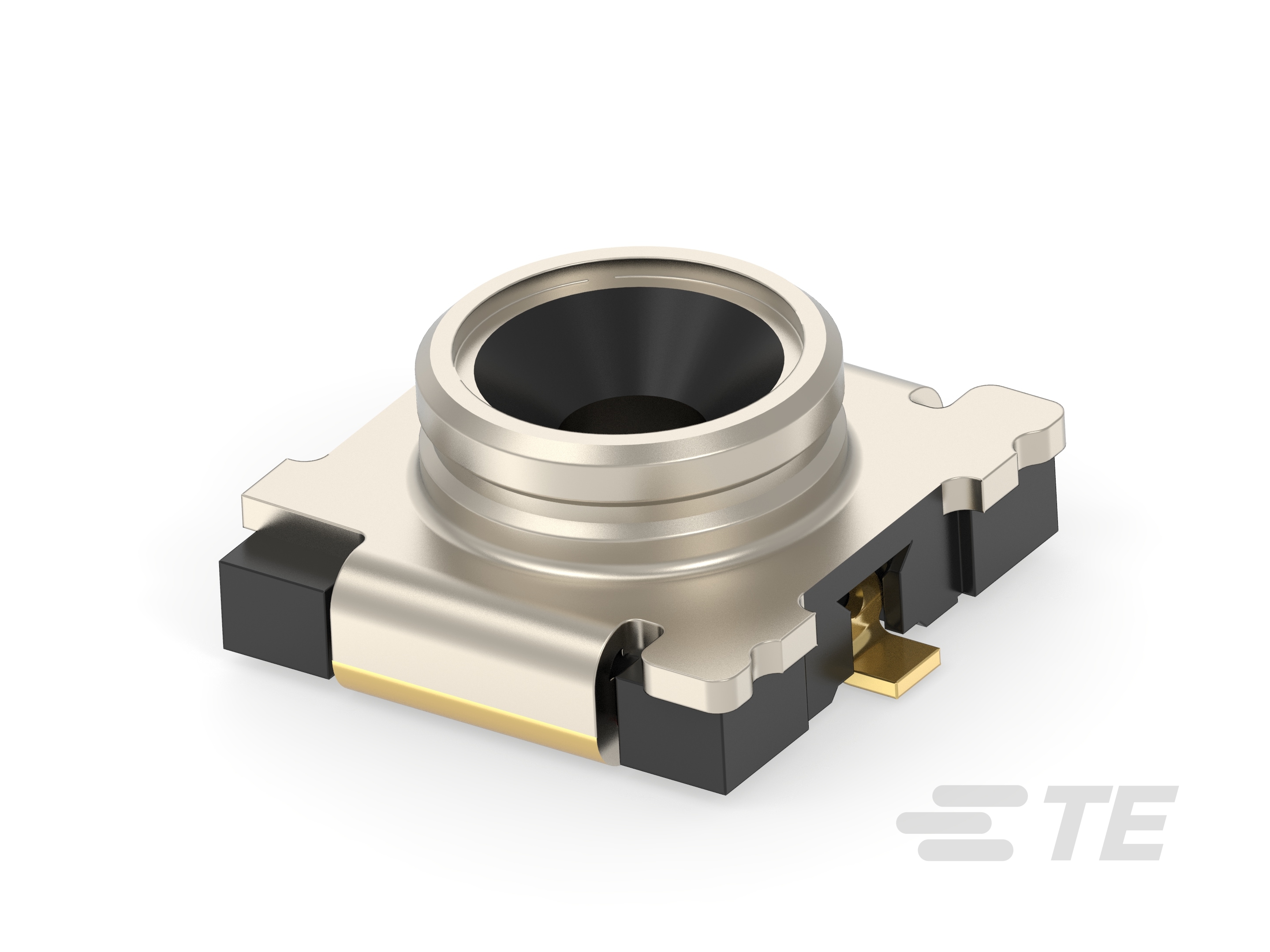

RF Switch Connector, Receptacle, 50 ohm, 11 GHz, Cable-to-Board, 4 Position, Printed Circuit Board, -40 – 85 °C [-40 – 185 °F], Copper Alloy, Plated
2081956-1
RF Switch Connector, Receptacle, 50 ohm, 11 GHz, Cable-to-Board, 4 Position, Printed Circuit Board, -40 – 85 °C [-40 – 185 °F], Copper Alloy, Plated
- TE 内部编号 2081956-1
- TE 内部产品描述 RF SWITCH
-
射频接口 : 射频开关
-
射频连接器种类 : 母端
-
射频连接器插接外直径（近似值） : 1.6 mm [ .063 in ]
-
阻抗 (Ω): 50
-
工作频率 (GHz): 11
文档
产品图纸
- RF SWITCH ENG_CD_2081956_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2081956-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2081956-1_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2081956-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2081956-1_1.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-160040_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-160045_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
射频接口 : 射频开关
-
射频连接器种类 : 母端
-
连接器系统 : 缆到板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 垂直
-
位数 : 4
-
同轴端子数 : 2
电气特征
-
阻抗 (Ω): 50
主体特性
-
主体底板材料 : 镍
-
主体材料 : 铜合金
-
主体材料表面涂层 : 电镀
-
主体电镀材料 : 镀金
接触件特性
-
射频连接器中心端子电镀材料 : 金 (Au)
端接特性
-
端接柱体和尾部长度 : .7 mm [ .028 in ]
-
PCB 端接方法 : 表面贴装
尺寸
-
PCB 的外形高度 : .85 mm [ .033 in ]
-
射频连接器插接外直径（近似值） : 1.6 mm [ .063 in ]
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
电路应用 : Signal
-
工作频率 (GHz): 11
包装特性
-
封装方法 : 卷和盒
其他
-
电介质材料 : LCP
