2081935-1

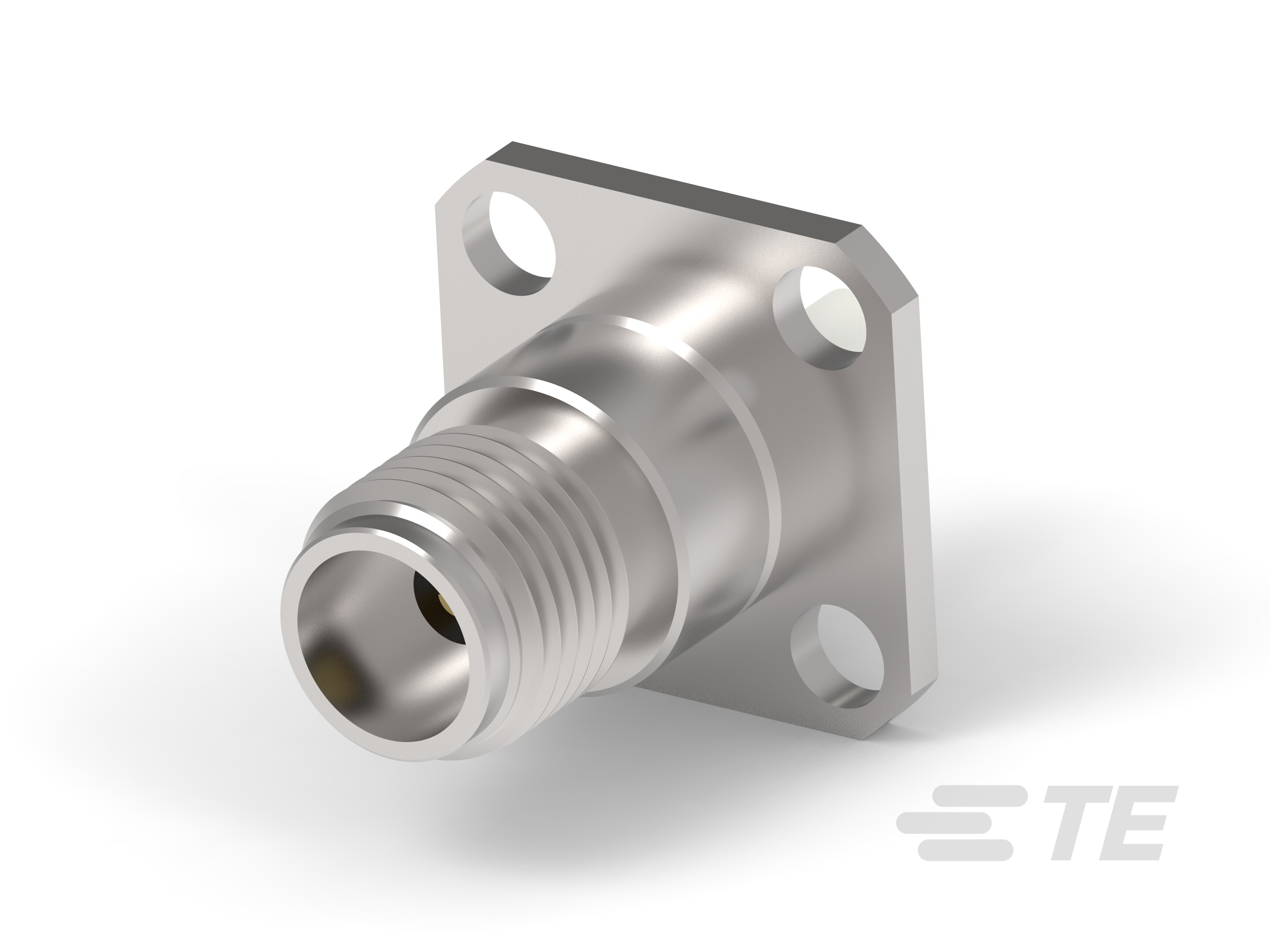

2.4mm Series Connector, Jack, 50 ohm, Screw, 50 GHz, Cable-to-Board, 1 Position, Printed Circuit Board, Panel Mount, RF 2.4mm
2081935-1
2.4mm Series Connector, Jack, 50 ohm, Screw, 50 GHz, Cable-to-Board, 1 Position, Printed Circuit Board, Panel Mount, RF 2.4mm
-
- RF 2.4mm
- TE 内部编号 2081935-1
- TE 内部产品描述 2.4MM JACK 4-HOLE FLANGE RECEPTACLE
-
射频接口 : 2.4mm 系列
-
射频连接器种类 : 插座
-
射频连接器插接外直径（近似值） : 12.7 mm [ .5 in ]
-
阻抗 (Ω): 50
-
射频连接器耦合机制 : 螺丝
文档
产品图纸
- 2.4mm JACK 4-HOLE FLANGE RECEPTACLE ENG_CD_2081935_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2081935-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2081935-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2081935-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2081935-1_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-160034_1.pdf 英文版本
- 合格检测报告 ENG_SS_501-160051_1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
射频接口 : 2.4mm 系列
-
射频连接器种类 : 插座
-
连接器系统 : 缆到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 垂直
-
位数 : 1
-
同轴端子数 : 1
电气特征
-
阻抗 (Ω): 50
主体特性
-
主体材料 : 不锈钢
-
主体材料表面涂层 : 钝化
接触件特性
-
射频连接器中心端子电镀材料 : 金 (Au)
-
射频连接器中心端子材料 : 铍铜合金
机械附件
-
射频连接器耦合机制 : 螺丝
-
连接器安装类型 : 面板安装
-
射频端子吸附方法 : 机械
壳体特性
-
主体方向 : 直式
尺寸
-
PCB 的外形高度 : 13.35 mm [ .519 in ]
-
射频连接器插接外直径（近似值） : 12.7 mm [ .5 in ]
使用环境
-
工组温度范围 : -65 – 165 °C [ -85 – 329 °F ]
操作/应用
-
电路应用 : 电源和信号
-
工作频率范围 (GHz): 50
包装特性
-
封装方法 : 袋和盒
其他
-
电介质材料 : 聚四氟乙烯 (PTFE)
