2081897-1

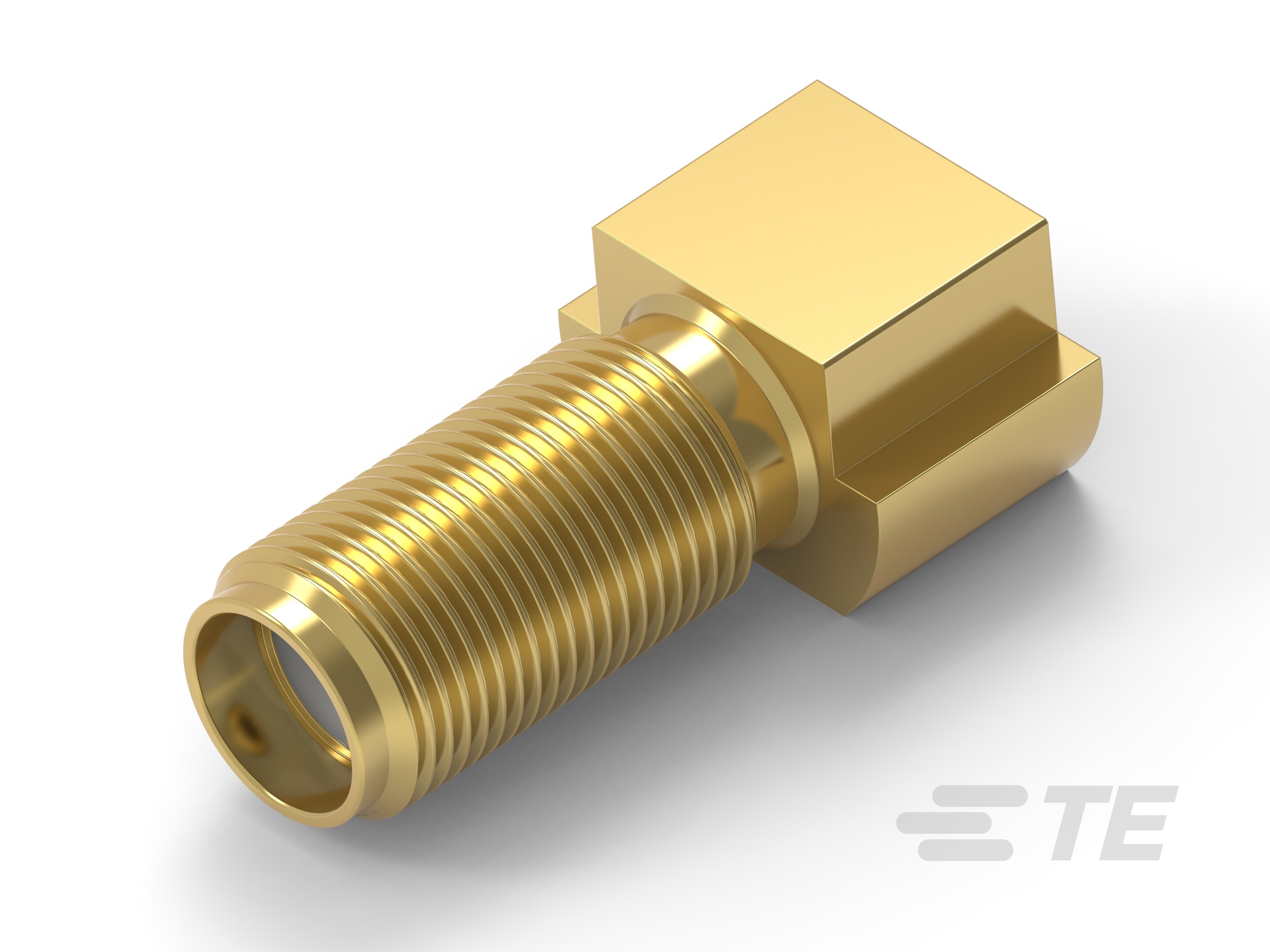

SMA Connector, Jack, 50 ohm, Screw, 18 GHz, Cable-to-Board, 1 Position, Printed Circuit Board, Board Mount, -55 – 165 °C [-67 – 329 °F], Solder
2081897-1
SMA Connector, Jack, 50 ohm, Screw, 18 GHz, Cable-to-Board, 1 Position, Printed Circuit Board, Board Mount, -55 – 165 °C [-67 – 329 °F], Solder
- TE 内部编号 2081897-1
- TE 内部产品描述 SMA,JACK,18GHZ,STRAIGHT,SURFACE MOUNT
-
射频接口 : SMA
-
射频连接器种类 : 插座
-
阻抗 (Ω): 50
-
射频连接器耦合机制 : 螺丝
-
工作频率范围 (GHz): 18
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2081897-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2081897-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2081897-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2081897-1_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-160152_2.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
射频接口 : SMA
-
射频连接器种类 : 插座
-
连接器系统 : 缆到板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 垂直
-
位数 : 1
-
同轴端子数 : 1
电气特征
-
阻抗 (Ω): 50
主体特性
-
主体底板材料 : 镍
-
主体材料 : 黄铜
-
主体材料表面涂层 : 电镀
-
主体电镀材料 : 金
接触件特性
-
射频连接器中心端子电镀材料 : 金 (Au)
-
射频连接器中心端子材料 : 铍铜合金
端接特性
-
端接柱体和尾部长度 : 1.6 mm [ .063 in ]
-
PCB 端接方法 : 表面贴装
-
线缆端接方法 : 焊接
机械附件
-
射频连接器耦合机制 : 螺丝
-
连接器安装类型 : 板安装
-
射频端子吸附方法 : 机械
-
制动器 : 不带
壳体特性
-
主体方向 : 直式
使用环境
-
工组温度范围 : -55 – 165 °C [ -67 – 329 °F ]
操作/应用
-
电路应用 : Signal
-
工作频率范围 (GHz): 18
包装特性
-
封装方法 : 袋和盒
其他
-
电介质材料 : 聚四氟乙烯 (PTFE)
