2081885-1

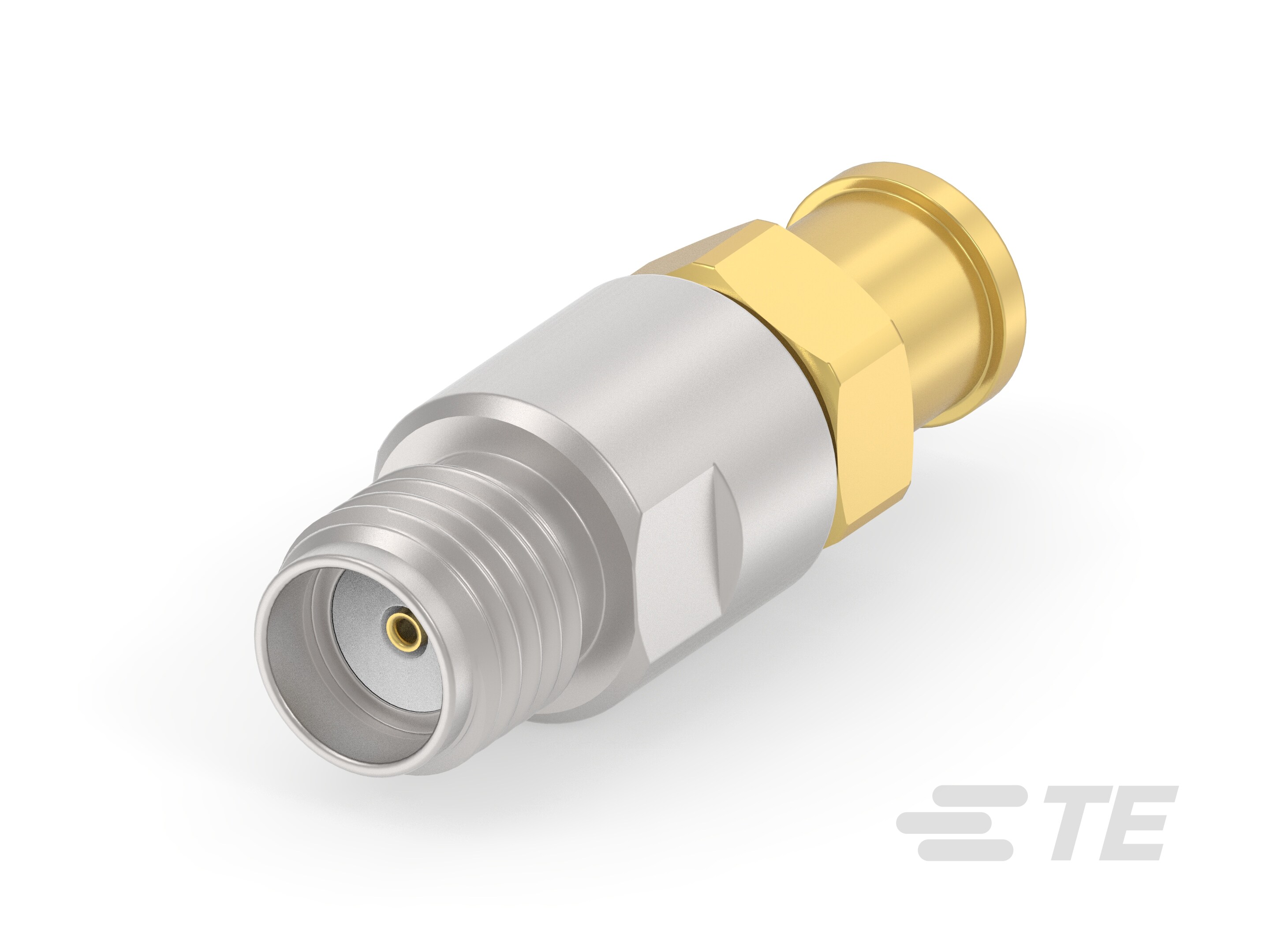

SMA RF Interface, Jack, 50 ohm, .086 Low Loss Dia. .0253 CC, Screw, 0 – 27 GHz Operating Frequency, Cable-to-Board, 1 Position, Wire & Cable
2081885-1
SMA RF Interface, Jack, 50 ohm, .086 Low Loss Dia. .0253 CC, Screw, 0 – 27 GHz Operating Frequency, Cable-to-Board, 1 Position, Wire & Cable
- TE 内部编号 2081885-1
- TE 内部产品描述 EP-SMA,JACK,27GHZ,STRAIGHT,086 CABLE
-
封装方法 : Bag
-
工作温度范围 : -65 – 165 °C [ -85 – 329 °F ]
-
同轴端子数 : 1
-
套圈材料 : 黄铜
-
工作频率 (GHz): 0 – 27
文档
产品图纸
- EP-SMA,JACK,STRAIGHT,27GHz, SOLDER, MATCH WITH 086 CABLE ENG_CD_2081885_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2081885-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2081885-1_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2081885-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2081885-1_1.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-160152_2.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
射频接口 : SMA
-
射频连接器种类 : 插座
-
连接器系统 : 缆到板
-
与射频电缆类型兼容 : .086 低损耗直径.0253 CC
-
可密封 : 否
-
连接器形状 : 圆形
-
连接器和端子端接到 : 电线和电缆
-
连接器产品类型 : 连接器组件
结构特性
-
同轴端子数 : 1
-
位数 : 1
电气特征
-
阻抗 (Ω): 50
主体特性
-
主体材料表面涂层 : 钝化
-
电缆连接器方向 : 直式
-
主体材料 : 不锈钢
-
主体电镀材料 : 钝化
接触件特性
-
套圈材料 : 黄铜
-
射频连接器中心端子材料 : 铍铜合金
-
射频连接器中心端子电镀材料 : 金
-
套圈电镀材料 : 金
端接特性
-
线缆端接方法 : 焊接
机械附件
-
射频连接器耦合机制 : 螺丝
-
连接器安装类型 : 电缆安装（自由悬挂）
-
制动器 : 不带
-
射频端子吸附方法 : 机械
尺寸
-
射频连接器插接外直径（近似值） : 8 mm [ .31 in ]
使用环境
-
工作温度范围 : -65 – 165 °C [ -85 – 329 °F ]
操作/应用
-
工作频率 (GHz): 0 – 27
-
电路应用 : Signal
包装特性
-
封装方法 : Bag
-
封装数量 : 50
其他
-
电介质材料 : 聚四氟乙烯 (PTFE)
