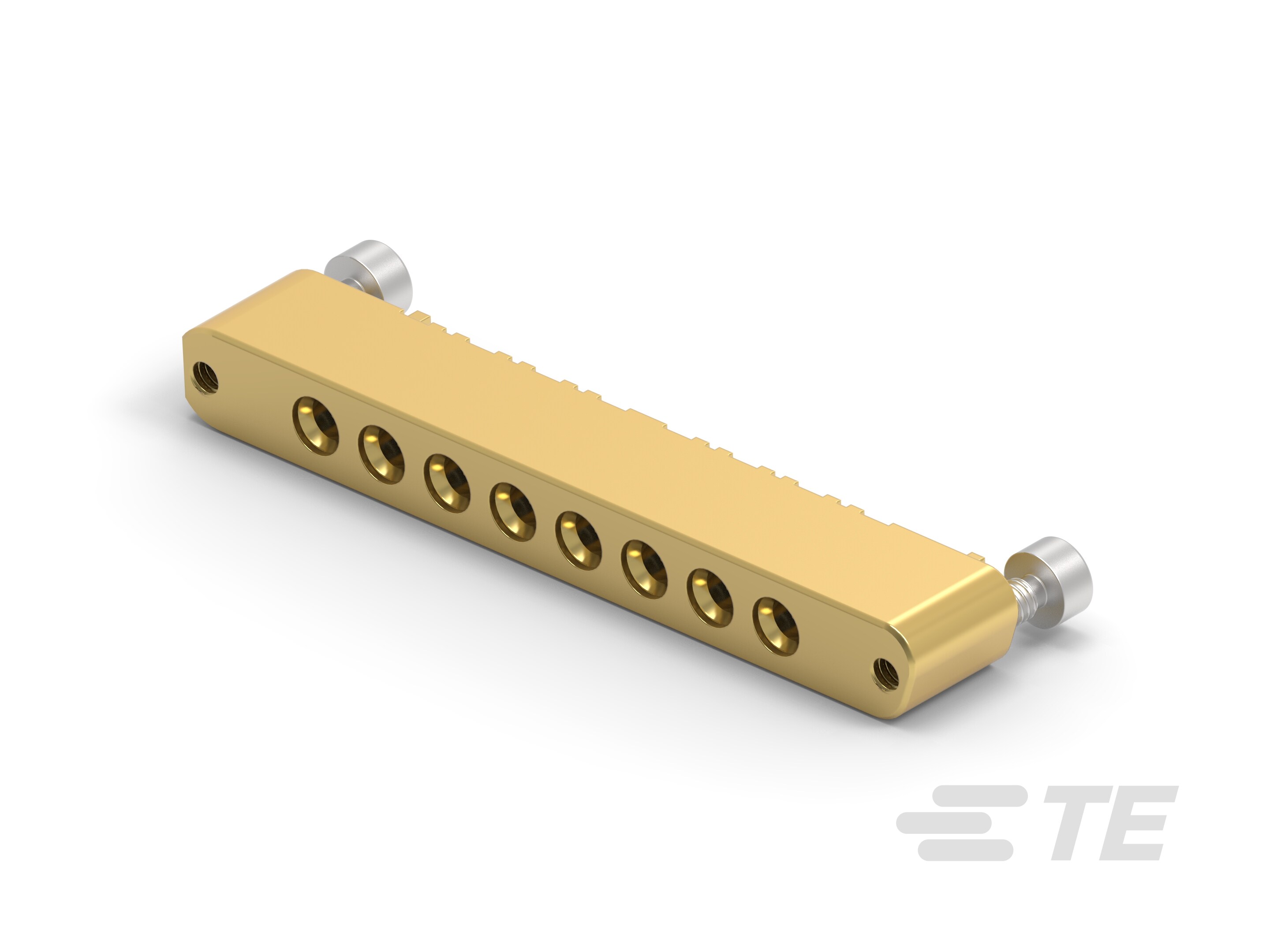

SMPM Connector, Receptacle, 50 ohm, Screw, 67 GHz, Board-to-Component, 8 Position, Printed Circuit Board, DIN Rail, -45 – 125 °C [-49 – 257 °F]
2081408-1
SMPM Connector, Receptacle, 50 ohm, Screw, 67 GHz, Board-to-Component, 8 Position, Printed Circuit Board, DIN Rail, -45 – 125 °C [-49 – 257 °F]
- TE 内部编号 2081408-1
- TE 内部产品描述 SMPM RECEPTACLE,8CHANNELS,67GHZ
-
射频接口 : SMPM
-
射频连接器种类 : 母端
-
射频连接器插接外直径（近似值） : 2.6 mm [ .102 in ]
-
阻抗 (Ω): 50
-
射频连接器耦合机制 : 螺丝
文档
产品图纸
- SMPM RECEPTACLE,UP TO 67GHz 50OHM ENG_CD_2081408_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2081408-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2081408-1_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2081408-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2081408-1_1.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-2242_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-741_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器密封件和插头类型 : 仿真插头
-
射频接口 : SMPM
-
射频连接器种类 : 母端
-
连接器系统 : 板到部件
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 垂直
-
位数 : 8
-
同轴端子数 : 8
电气特征
-
阻抗 (Ω): 50
主体特性
-
主体底板材料 : 铜
-
电缆连接器方向 : 直式
-
主体材料 : 黄铜
-
主体材料表面涂层 : 电镀
-
主体电镀材料 : 金
接触件特性
-
射频连接器中心端子电镀材料 : 铜镀金
-
射频连接器中心端子材料 : 铍铜合金
端接特性
-
端接柱体和尾部长度 : 3 mm [ .118 in ]
-
PCB 端接方法 : 通孔 - 螺钉
机械附件
-
射频连接器耦合机制 : 螺丝
-
连接器安装类型 : DIN 轨道
-
射频端子吸附方法 : 机械
-
制动器 : 带有
尺寸
-
PCB 的外形高度 : 6.8 mm [ .27 in ]
-
射频连接器插接外直径（近似值） : 2.6 mm [ .102 in ]
使用环境
-
工组温度范围 : -45 – 125 °C [ -49 – 257 °F ]
操作/应用
-
电路应用 : 功率、信号和高速数据
-
工作频率 (GHz): 67
包装特性
-
封装方法 : 袋和盒
其他
-
电介质材料 : PEEK
