2081005-1

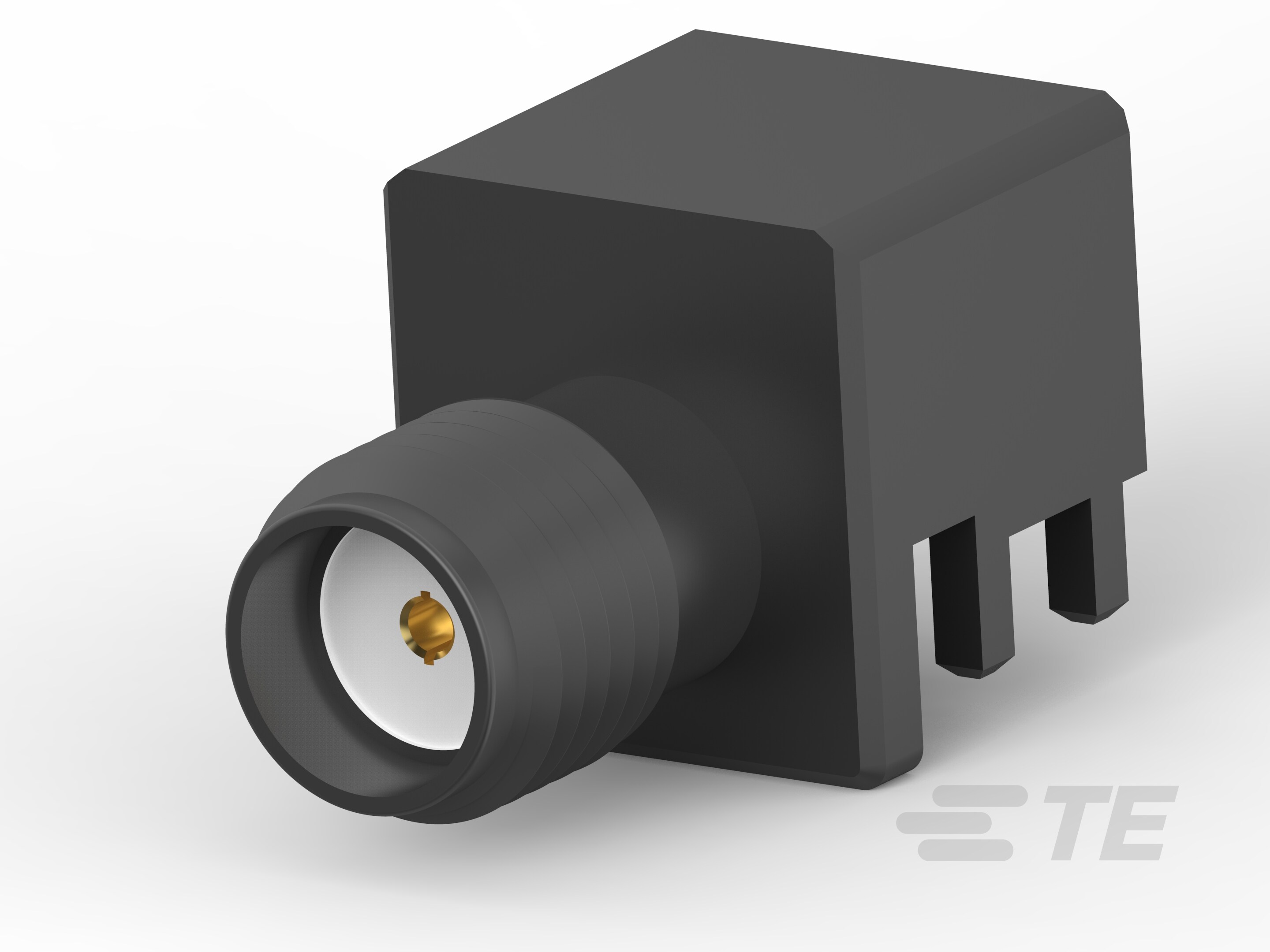

SMA Connector, Jack, 50 ohm, Screw, 11 GHz, Cable-to-Board, 1 Position, Printed Circuit Board, Panel Mount, -65 – 165 °C [-85 – 329 °F], Zinc, SMA
2081005-1
SMA Connector, Jack, 50 ohm, Screw, 11 GHz, Cable-to-Board, 1 Position, Printed Circuit Board, Panel Mount, -65 – 165 °C [-85 – 329 °F], Zinc, SMA
-
- AMP
- SMA
- TE 内部编号 2081005-1
- TE 内部产品描述 ASSY. SMA JACK PCB EDGE MOUNT
-
射频接口 : SMA
-
射频连接器种类 : 插座
-
射频连接器插接外直径（近似值） : 6.35 mm [ .25 in ]
-
阻抗 (Ω): 50
-
射频连接器耦合机制 : 螺丝
文档
产品图纸
- SMA JACK PCB CONN,EDGE MOUNT ENG_CD_2081005_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2081005-1_A.pdf 3D
- PCB 设计 下载 CAD 符号及封装（SnapEDA）
- 下载查看 ENG_CVM_CVM_2081005-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2081005-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2081005-1_A.3d_stp.zip 英文版本
数据表/目录页
- 1-1773725-8_RF_COAX_QRG ENG_DS_1-1773725-8_RF_COAX_QRG_0420.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-1919_C.pdf 英文版本
- ENG_SS_108-2303_B.pdf 英文版本
- 合格检测报告 ENG_SS_501-481_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 连接器组件
-
射频接口 : SMA
-
射频连接器种类 : 插座
-
连接器系统 : 缆到板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 直角
-
位数 : 1
-
同轴端子数 : 1
电气特征
-
阻抗 (Ω): 50
主体特性
-
主体材料 : 锌
-
主体材料表面涂层 : 亮光
-
主体电镀材料 : 锡
接触件特性
-
射频连接器中心端子底板材料 : 镍
-
射频连接器端子配置 : 不吸附
-
射频连接器中心端子电镀材料 : 金 (Au)
-
射频连接器中心端子材料 : 铍铜合金
端接特性
-
端接柱体和尾部长度 : 2.92 mm [ .115 in ]
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
射频连接器耦合机制 : 螺丝
-
连接器安装类型 : 面板安装
-
射频端子吸附方法 : 机械
-
制动器 : 不带
尺寸
-
PCB 的外形高度 : 9.68 mm [ .381 in ]
-
产品长度 : 16.4 mm [ .646 in ]
-
射频连接器插接外直径（近似值） : 6.35 mm [ .25 in ]
使用环境
-
工组温度范围 : -65 – 165 °C [ -85 – 329 °F ]
操作/应用
-
工作频率 (GHz): 11
包装特性
-
封装数量 : 250
-
封装方法 : Reel
其他
-
电介质材料 : PTFE
