207543-1

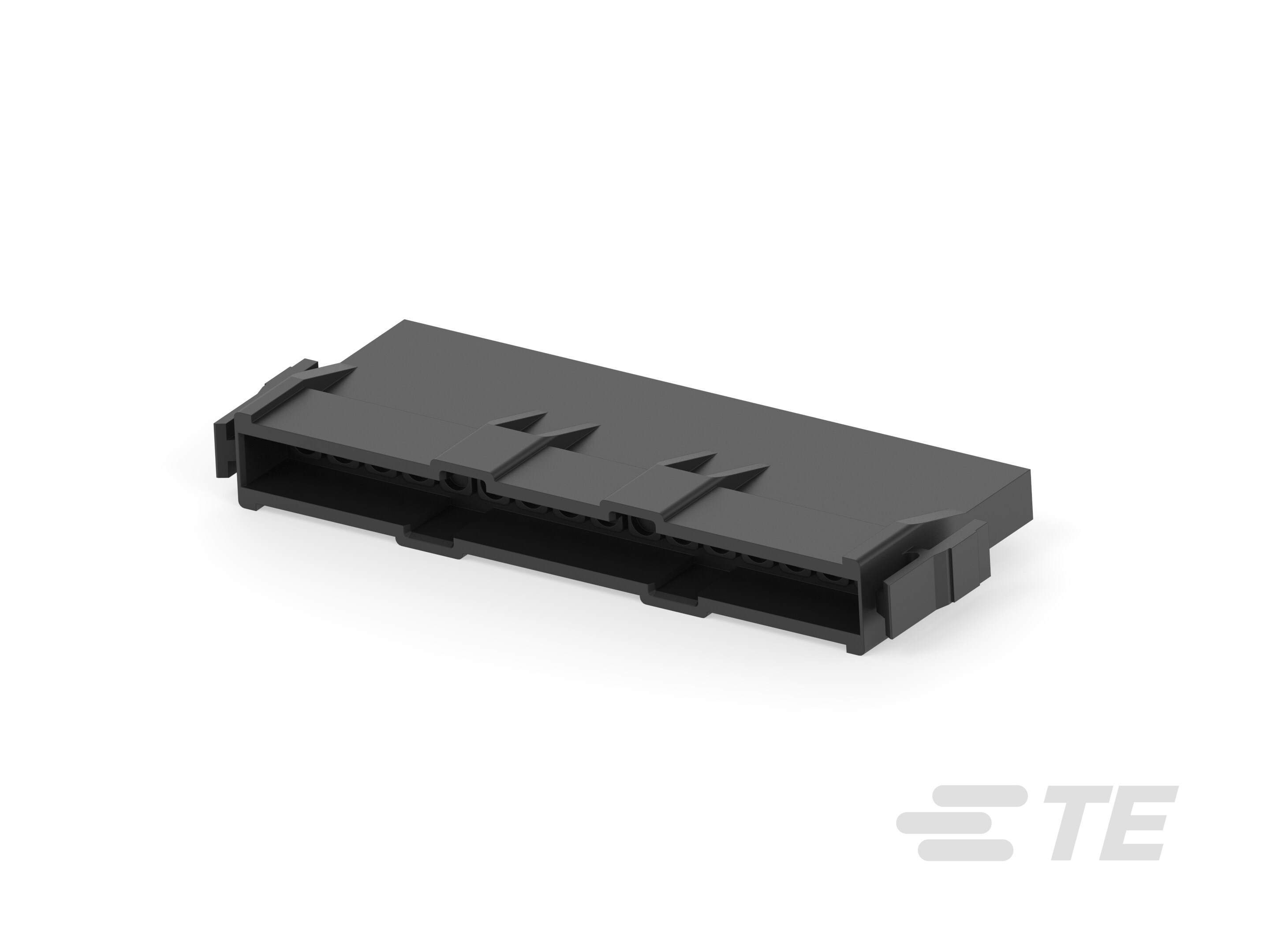

Housing, Receptacle, Wire-to-Wire, UL 94V-0, 16 Position, 5 mm [.197 in] Centerline, 1 Row, 600 VAC, Rectangular Wire & Cable Connectors & Housings

HSG,RECEPT 16 POSN,METRIMATE-207543-1

207543-1

Housing, Receptacle, Wire-to-Wire, UL 94V-0, 16 Position, 5 mm [.197 in] Centerline, 1 Row, 600 VAC, Rectangular Wire & Cable Connectors & Housings

    • METRIMATE
  • TE 内部编号 207543-1
  • TE 内部产品描述 HSG,RECEPT 16 POSN,METRIMATE

  • 连接器产品类型 : 外壳

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 线到线

  • UL 阻燃性等级 : UL 94V-0

  • 位数 : 16

查看所有特性
更多 更少

文档

产品图纸

  • HOUSING, RECEPTACLE, 16 POS, IN-LINE, FREE HANGING -SMALL METRIC CONNECTOR- ENG_CD_207543_L.pdf 英文版本

CAD 文件

数据表/目录页

产品规格

机构认证

Product And Material Test Reports

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 与分离式电线类型兼容 : 绞线

  • 连接器产品类型 : 外壳

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 线到线

  • 可密封 : 否

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 16

  • 行数 : 1

电气特征

  • 工作电压 (VDC): 600

  • 工作电压 (VAC): 600

主体特性

  • 主要产品颜色 : 黑色

接触件特性

  • 端子类型 : 插针

  • 端子布局 : 直插式

  • 端子额定电流（最大值） (A): 14

机械附件

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : PA 66

  • 中心线（间距） : 5 mm [ .197 in ]

尺寸

  • 连接器长度 (mm): 86.7

  • 行间距 : 5 mm [ .197 in ]

  • 连接器宽度 (mm): 11.65

使用环境

  • 工组温度范围 : -55 – 130 °C [ -67 – 266 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • 与已批准的标准产品兼容 : UL E28476

  • 与机构/标准产品兼容 : CSA, UL, VDE

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 75

  • 封装方法 : Carton
