207516-6

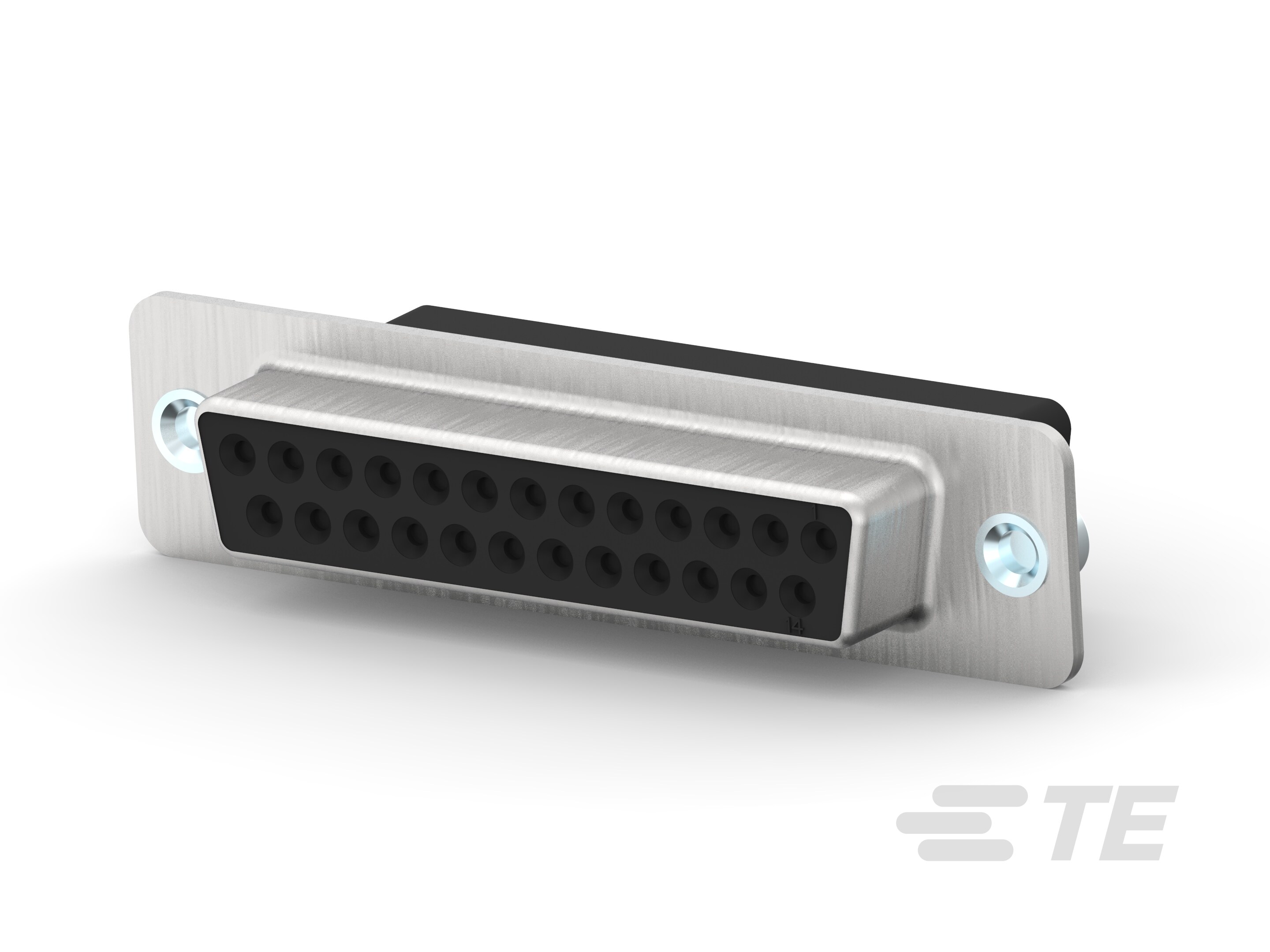

Receptacle, Cable-to-Cable, 25 Position, Size 20 Contact Size, 3 Connector Shell Size, Mating Retention, Shielded, Crimp D-Sub Connectors
207516-6
Receptacle, Cable-to-Cable, 25 Position, Size 20 Contact Size, 3 Connector Shell Size, Mating Retention, Shielded, Crimp D-Sub Connectors
- TE 内部编号 207516-6
- TE 内部产品描述 25 HD20 RCPT ASSY (CN)
- 所有 D-Sub 压接插座，信号，25 针脚，20 号插座，外壳尺寸 3 (10)
-
工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]
-
电路应用 : Signal
-
端子大小 : 尺寸 20
-
端子选项 : 单独订购
-
连接器系统 : 缆到缆
文档
产品图纸
- RECEPTACLE CONNECTOR, SIZE 3, 25 POSN, WITH CLINCH NUTS, ENG_CD_207516_G_207516_1_c.dwg.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_207516-6_R.pdf 3D
- 下载查看 ENG_CVM_CVM_207516-6_R.2d_dxf.zip 英文版本
- ENG_CVM_CVM_207516-6_R.3d_igs.zip 英文版本
- ENG_CVM_CVM_207516-6_R.3d_stp.zip 英文版本
数据表/目录页
- AMPLIMITE Subminiature D Connectors - Cable Connectors ENG_CS_82068_AMPLIMITE_Cable_Connectors_0412.pdf 英文版本
- AMPLIMITE Cable Connectors and Shielding Hardware Kits QRG ENG_DS_1-1773963-5_AMPLIMITE_Cable_Conn_QRG_1018.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-40030_D.pdf 英文版本
- 合格检测报告 ENG_SS_501-99_C.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-7514_E.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器系统 : 缆到缆
-
连接器和壳体类型 : 母端
-
可密封 : 否
-
连接器壳体尺寸 : 3
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 25
接触件特性
-
端子大小 : 尺寸 20
-
端子选项 : 单独订购
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 面板安装
-
接合固定类型 : 箝紧螺母，4-40 UNC
壳体特性
-
中心线（间距） (mm): 2.74, 2.77, 2.85
-
中心线（间距） (in): .108, .109, .112
使用环境
-
工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
-
屏蔽 : 是
