Name: ECK100BH4AAA
Brand: TE Connectivity (TE)

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

继电器和接触器类型 : 通用接触器

结构特性

辅助开关端子排列方式 : 1 Form A，SPST-NO
端子排列方式 : 1 Form X SPST-NO-DM
端子极数 : 1

电气特征

主体特性

外壳类型 : 密封式

接触件特性

端子材料 : 铜

端接特性

辅助端接和连接类型 : 悬空引线
干线端接和连接类型 : M5 母端
线圈端接和连接类型 : 悬空引线

机械附件

产品安装特性类型 : 安装孔
产品安装类型 : 面板安装

尺寸

产品长度 : 55.1 mm [ 2.169 in ]
产品高度 (mm): 57.8
产品宽度 (mm): 35
线径 (AWG): 20

使用环境

工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
环境温度（最大值） : 85 °C [ 185 °F ]

操作/应用

电流类型 : DC

包装特性

封装方法 : Carton

其他

线圈功率额定值类 (W): >3 – ≤10
端子电流类 (A): >50 – ≤200
高度类（机械） : >45 – ≤70 mm [ >1.772 – ≤2.756 in ]
长度类（机械） : >45 – ≤70 mm [ >1.772 – ≤2.756 in ]
宽度类（机械） : >33 mm [ >1.299 in ]

2071583-1

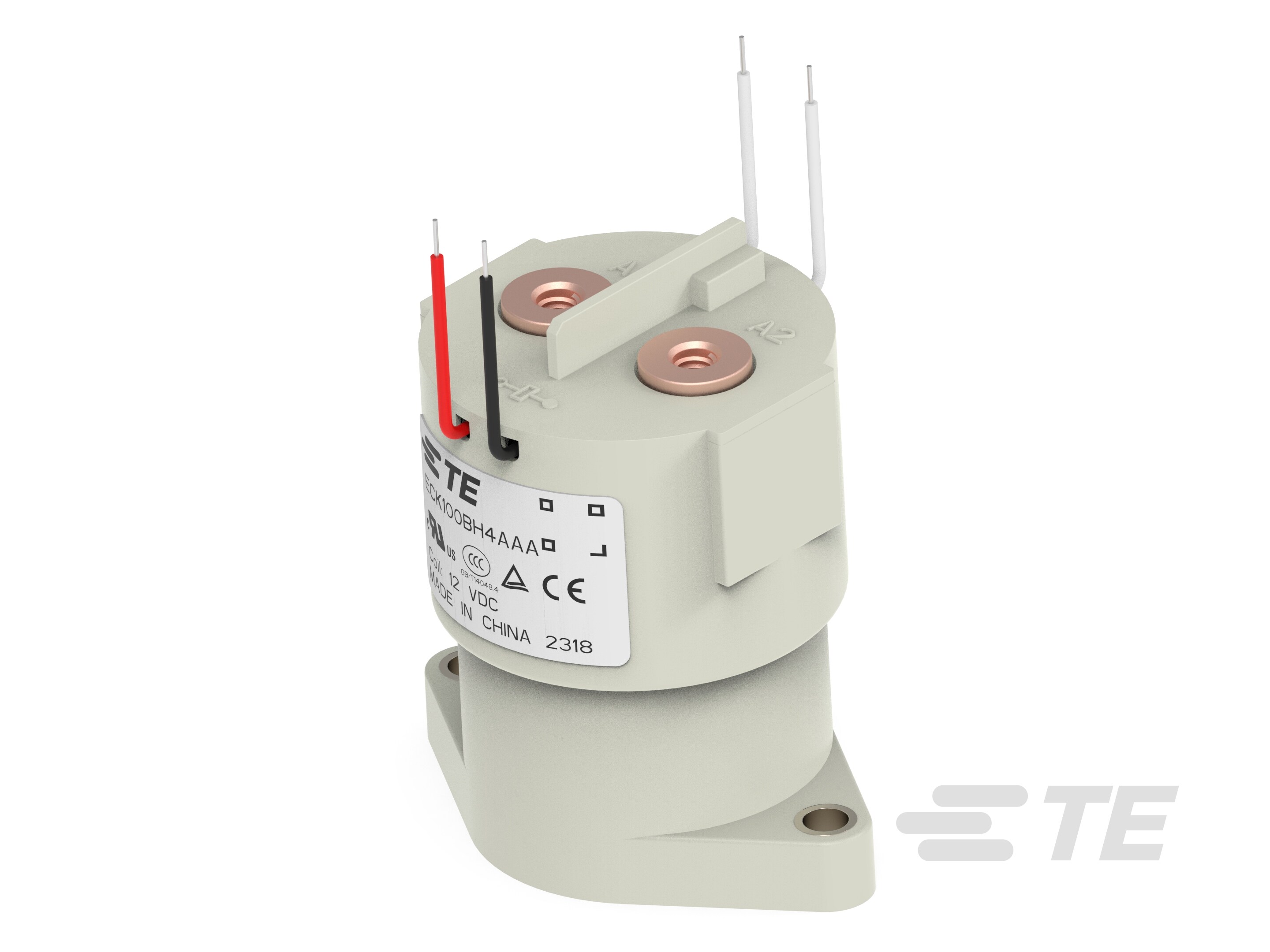

General Purpose Contactor, DC, 1 Form X SPST-NO-DM, 100 A Contact Rating, 12 VDC Coil Voltage, 5.5 W Coil Power, Panel Mount, ECK100B Series

2071583-1

General Purpose Contactor, DC, 1 Form X SPST-NO-DM, 100 A Contact Rating, 12 VDC Coil Voltage, 5.5 W Coil Power, Panel Mount, ECK100B Series

继电器和接触器类型 : 通用接触器

触点额定电流 (A): 100

端子排列方式 : 1 Form X SPST-NO-DM

电流类型 : DC

线圈电压额定值 (VDC): 12

文档

产品图纸

CAD 文件

数据表/目录页

机构认证

产品变更通知

规格特性

产品类型特性

继电器和接触器类型 : 通用接触器

结构特性

辅助开关端子排列方式 : 1 Form A，SPST-NO

端子排列方式 : 1 Form X SPST-NO-DM

端子极数 : 1

电气特征

端子开关电压（最大值） (VDC): 1000

触点额定电流 (A): 100

线圈电压额定值 (VDC): 12

线圈电阻 (Ω): 23.56 – 28.8

线圈功率额定值（直流） (W): 5.5

端子和线圈间绝缘初始电介质 (Vrms): 4300

主体特性

外壳类型 : 密封式

接触件特性

端子材料 : 铜

端接特性

辅助端接和连接类型 : 悬空引线

干线端接和连接类型 : M5 母端

线圈端接和连接类型 : 悬空引线

机械附件

产品安装特性类型 : 安装孔

产品安装类型 : 面板安装

尺寸

产品长度 : 55.1 mm [ 2.169 in ]

产品高度 (mm): 57.8

产品宽度 (mm): 35

线径 (AWG): 20

使用环境

工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

环境温度（最大值） : 85 °C [ 185 °F ]

操作/应用

电流类型 : DC

包装特性

封装方法 : Carton

其他

线圈功率额定值类 (W): >3 – ≤10

端子电流类 (A): >50 – ≤200

高度类（机械） : >45 – ≤70 mm [ >1.772 – ≤2.756 in ]

长度类（机械） : >45 – ≤70 mm [ >1.772 – ≤2.756 in ]

宽度类（机械） : >33 mm [ >1.299 in ]
