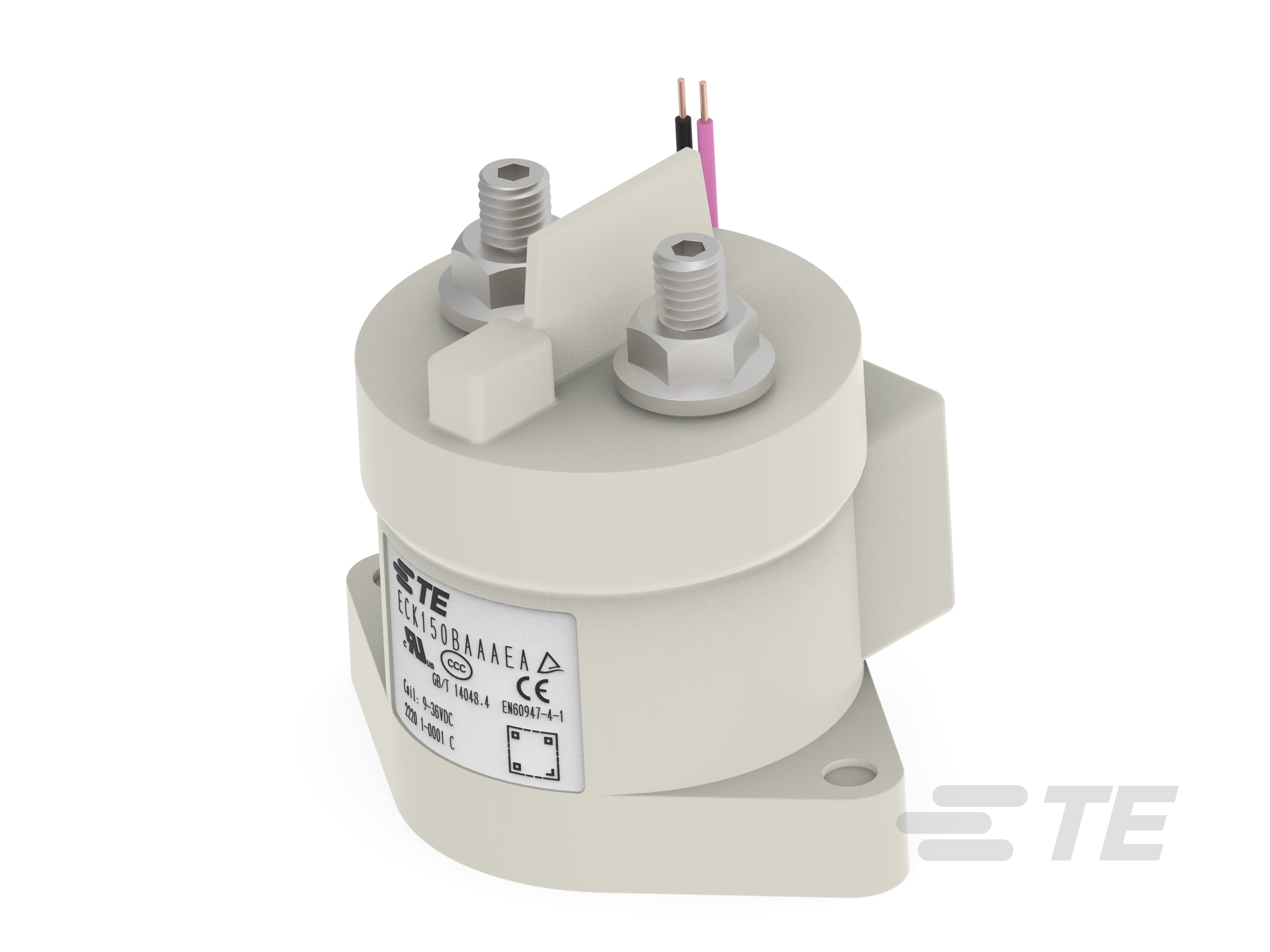

2071576-1
General Purpose Contactor, DC, 1 Form X SPST-NO-DM, 200 A Contact Rating, 36 VDC Coil Voltage, 1.7 W Coil Power, Panel Mount, ECK150B Series
2071576-1
General Purpose Contactor, DC, 1 Form X SPST-NO-DM, 200 A Contact Rating, 36 VDC Coil Voltage, 1.7 W Coil Power, Panel Mount, ECK150B Series
-
- ECK150B 系列
- TE 内部编号 2071576-1
- TE 内部产品描述 ECK150BAAAEA
- 所有 High Voltage DC Contactors, hermetically sealed, ceramic technology (20)
-
继电器和接触器类型 : 通用接触器
-
电流类型 : DC
-
端子排列方式 : 1 Form X SPST-NO-DM
-
触点额定电流 (A): 200
-
线圈电压额定值 (VDC): 36
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2071576-1_A1.pdf 3D
- 下载查看 ENG_CVM_CVM_2071576-1_A1.3d_stp.zip 英文版本
- ENG_CVM_CVM_2071576-1_A1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2071576-1_A1.3d_igs.zip 英文版本
数据表/目录页
- High Voltage Contactors ECK150B Series ENG_DS_ECK150B_Datasheet_7.pdf 英文版本
- QRG - High Voltage DC Contactors ENG_DS_QRG-high-voltage-dc-contactors_2505.pdf 英文版本
- QRG - High Voltage DC Contactors CHI_DS_QRG-high-voltage-dc-contactors_2505.pdf
机构认证
- TUV 认证 ENG_AAD_TUV_CERT_R50616662_C1_1.pdf 英文版本
- CE 符合性声明 ENG_AAD_CE_CERT_724_00006_C1_1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
继电器和接触器类型 : 通用接触器
结构特性
-
端子极数 : 1
-
辅助开关端子排列方式 : 无
-
端子排列方式 : 1 Form X SPST-NO-DM
电气特征
-
端子开关电压（最大值） (VDC): 1000
-
线圈电阻 (Ω): 4.77 – 5.83
-
触点额定电流 (A): 200
-
线圈电压额定值 (VDC): 36
-
线圈功率额定值（直流） (W): 1.7
-
端子和线圈间绝缘初始电介质 (Vrms): 4300
主体特性
-
外壳类型 : 密封式
接触件特性
-
端子材料 : 铜
端接特性
-
干线端接和连接类型 : M8 Male
-
线圈端接和连接类型 : 悬空引线
机械附件
-
产品安装特性类型 : 安装板
-
产品安装类型 : 面板安装
尺寸
-
线径 (AWG): 20
-
产品高度 (mm): 73
-
产品长度 (mm): 80.4
-
产品宽度 (mm): 56
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
-
环境温度（最大值） : 85 °C [ 185 °F ]
操作/应用
-
电流类型 : DC
包装特性
-
封装方法 : 盒和纸箱
