2071540-1

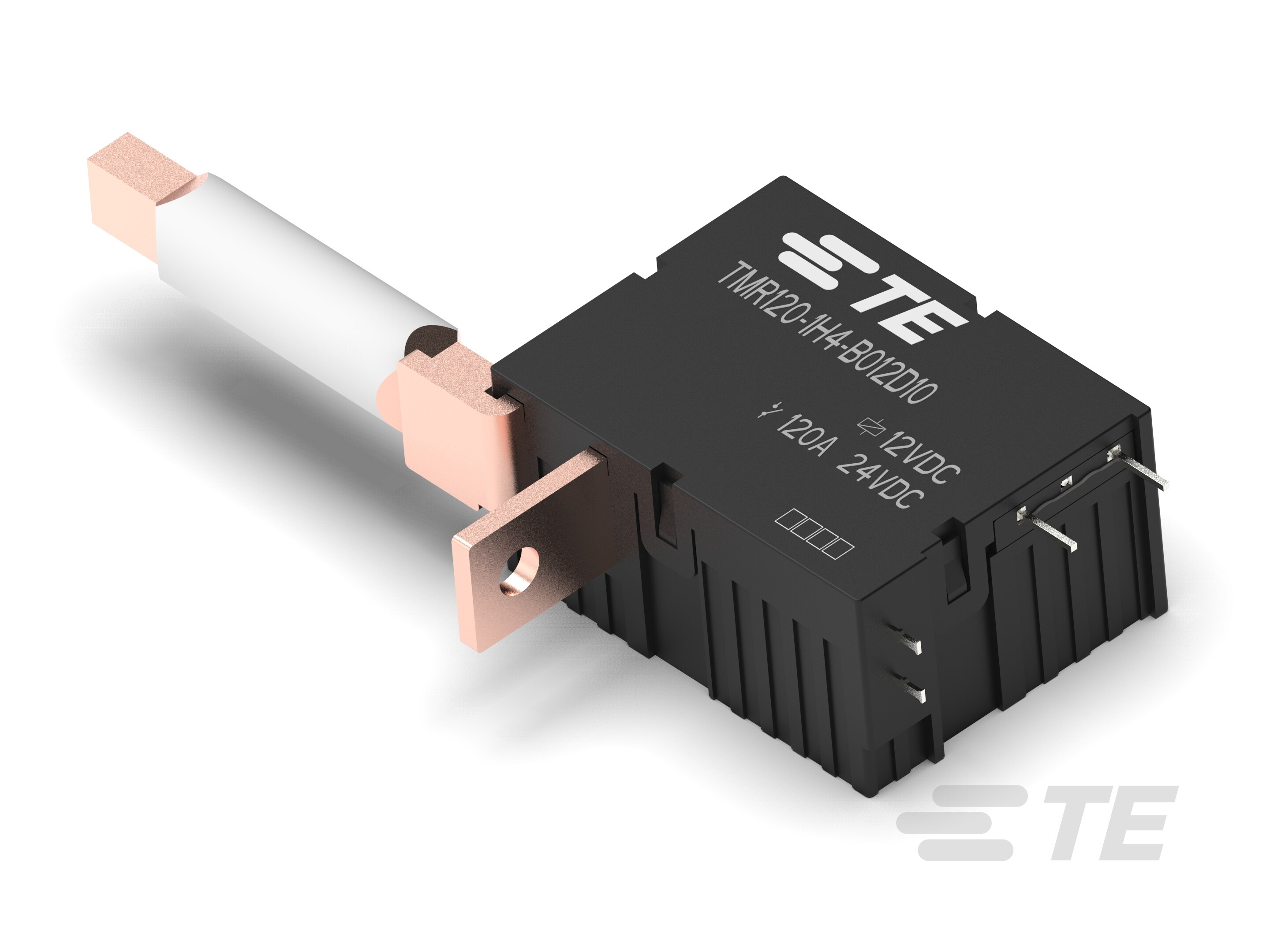

General Purpose Power Relay, DC, Bistable, 1 Coil, Polarized, Latching, 1 Form A SPST-NO, 120 A Contact Rating, 12 VDC Coil Voltage, TE TMR 120
2071540-1
General Purpose Power Relay, DC, Bistable, 1 Coil, Polarized, Latching, 1 Form A SPST-NO, 120 A Contact Rating, 12 VDC Coil Voltage, TE TMR 120
-
- TE TMR 120
- TE 内部编号 2071540-1
- TE 内部产品描述 TMR120-1H4-B012D10,03000
-
继电器和接触器类型 : 通用功率继电器
-
电流类型 : DC
-
线圈励磁系统 : 双稳态、1 个线圈，已极化，闭锁
-
端子排列方式 : 1 Form A SPST-NO
-
触点额定电流 (A): 120
文档
产品图纸
- TMR120-1H4-B012D10 ENG_CD_2071540_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2071540-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2071540-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2071540-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2071540-1_A.3d_stp.zip 英文版本
数据表/目录页
- Datasheet - Ev Charging Relays Contactors ENG_CS_EV-charging-relays-contactors-DS_2111.pdf 英文版本
- TMR-120 Power Latching Relay ENG_DS_2-1773984-9_2008.pdf 英文版本
- Power Latching Relay TMR ENG_DS_TMR_100A_120A_0820.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
继电器和接触器类型 : 通用功率继电器
结构特性
-
线圈特性 : UL 线圈绝缘类 F
-
端子极数 : 1
-
端子排列方式 : 1 Form A SPST-NO
电气特征
-
绝缘初始电阻 (MΩ): 1000
-
线圈电阻 (Ω): 48
-
端子开关电压（最大值） (VAC): 250
-
相邻端子间绝缘初始电介质 (Vrms): 2000
-
打开端子间绝缘初始电介质 (Vrms): 2000
-
端子极限连续电流 (A): 120
-
触点额定电流 (A): 120
-
线圈电压额定值 (VDC): 12
-
端子电压额定值 (VDC): 24
-
线圈功率额定值（直流） (W): 3
-
端子和线圈间绝缘初始电介质 (Vrms): 4000
主体特性
-
主要产品颜色 : 黑色
-
产品重量 (g): 180
-
外壳类型 : 防尘
接触件特性
-
端子材料 : AgNi90/10
端接特性
-
辅助端接和连接类型 : Solder Pins
-
干线端接和连接类型 : 母排
-
线圈端接和连接类型 : 焊针
机械附件
-
产品安装特性类型 : 带安装孔的法兰
-
产品安装类型 : 面板安装
尺寸
-
产品高度 : 32 mm [ 1.25 in ]
-
产品长度 : 42 mm [ 1.65 in ]
-
产品宽度 : 20.8 mm [ .818 in ]
-
端子和线圈间绝缘漏电 : 6 mm [ .236 in ]
-
端子和线圈间绝缘间隙 (mm): 8
使用环境
-
环境保护类别 : RTI
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
-
环境温度（最大值） : 85 °C [ 185 °F ]
操作/应用
-
电流类型 : DC
-
线圈励磁系统 : 双稳态、1 个线圈，已极化，闭锁
包装特性
-
封装方法 : 盒和托盘
