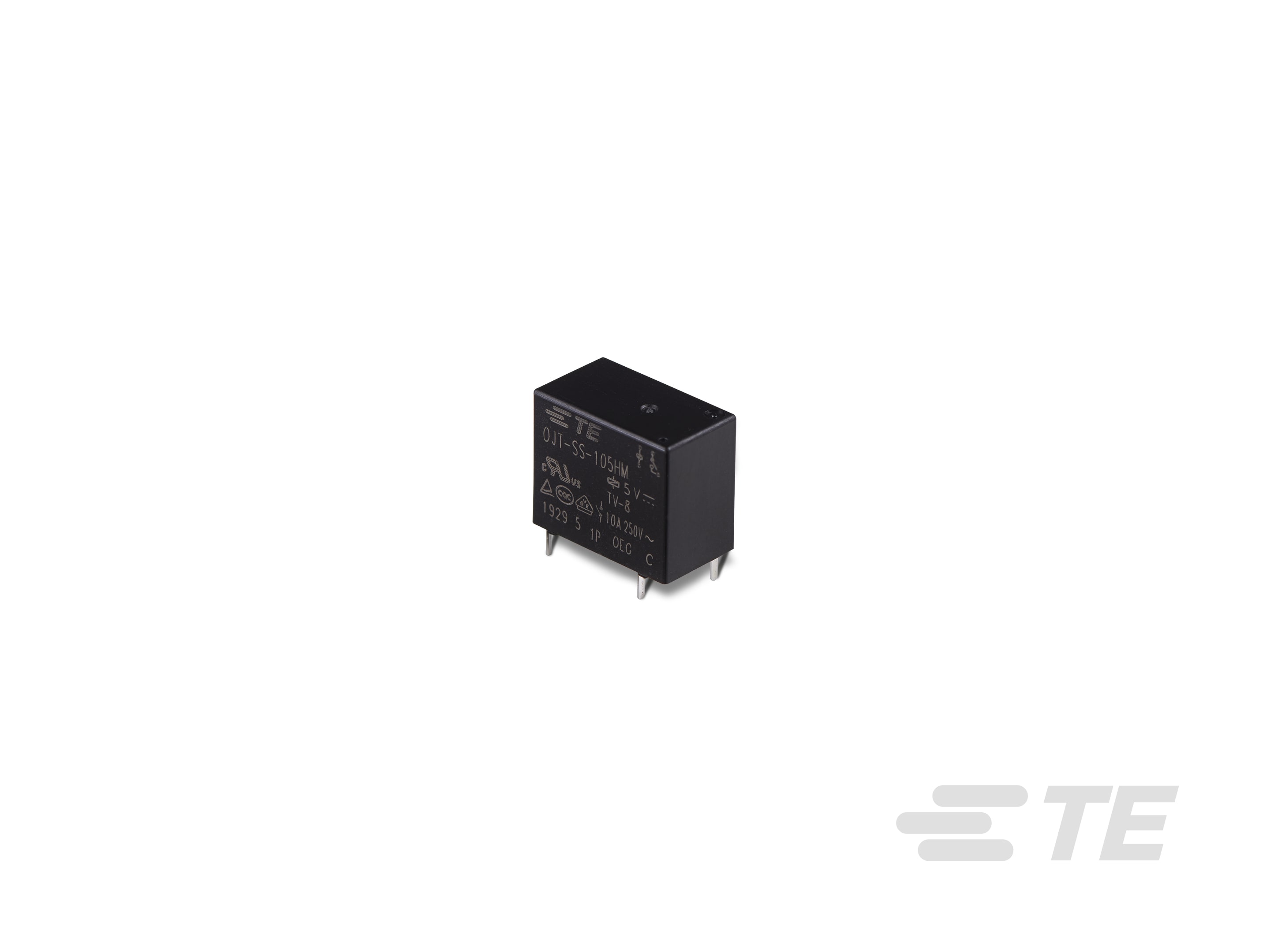

2071508-1

General Purpose Power Relay, DC, Monostable, 1 Form A SPST-NO, 10 A Contact Rating, 5 VDC Coil Voltage, 250 VAC Contact Voltage, .45 W Coil Power

OJT-SS-105HM,00000-2071508-1

2071508-1

General Purpose Power Relay, DC, Monostable, 1 Form A SPST-NO, 10 A Contact Rating, 5 VDC Coil Voltage, 250 VAC Contact Voltage, .45 W Coil Power

  • TE 内部编号 2071508-1
  • TE 内部产品描述 OJT-SS-105HM,00000

  • 继电器和接触器类型 : 通用功率继电器

  • 线圈励磁系统 : 单稳态

  • 端子排列方式 : 1 Form A SPST-NO

  • 电流类型 : DC

  • 触点额定电流 (A): 10

查看所有特性
更多 更少

文档

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

产品类型特性

  • 继电器和接触器类型 : 通用功率继电器

结构特性

  • 线圈特性 : UL 线圈绝缘类 F

  • 端子极数 : 1

  • 端子排列方式 : 1 Form A SPST-NO

电气特征

  • 线圈电阻 (Ω): 55.6

  • 端子极限断开电流 (A): 10

  • 触点额定电流 (A): 10

  • 线圈电压额定值 (VDC): 5

  • 端子电压额定值 (VAC): 250

  • 线圈功率额定值（直流） (W): .45

  • 端子和线圈间绝缘初始电介质 (Vrms): 4000

  • 端子极限关合电流 (A): 10

  • 打开端子间绝缘初始电介质 (Vrms): 750

  • 端子开关负载（最小值） : 100mA @ 5V

  • 端子开关电压（最大值） (VAC): 250

  • 端子极限连续电流 (A): 10

  • 端子极限短时电流 (A): 10

主体特性

  • 产品重量 (g): 6.5

  • 主要产品颜色 : 黑色

  • 外壳类型 : 抗焊剂自动焊接

接触件特性

  • 端子材料 : AgSnO

端接特性

  • 干线端接和连接类型 : 焊针

  • 线圈端接和连接类型 : 焊针

机械附件

  • 产品安装类型 : 印刷电路板

尺寸

  • 产品高度 : 15.2 mm [ .598 in ]

  • 产品长度 : 18.2 mm [ .716 in ]

  • 产品宽度 : 10.2 mm [ .401 in ]

  • 端子和线圈间绝缘漏电 (mm): 9.4

使用环境

  • 工作温度范围 : -30 – 85 °C [ -22 – 185 °F ]

  • 环境温度（最大值） : 85 °C [ 185 °F ]

  • 环境保护类别 : RTII

操作/应用

  • 线圈励磁系统 : 单稳态

  • 电流类型 : DC

包装特性

  • 封装方法 : 盒和托盘

其他

  • 端子电流类 (A): 5 – 10

  • 线圈功率额定值类 (W): .4 – .5
