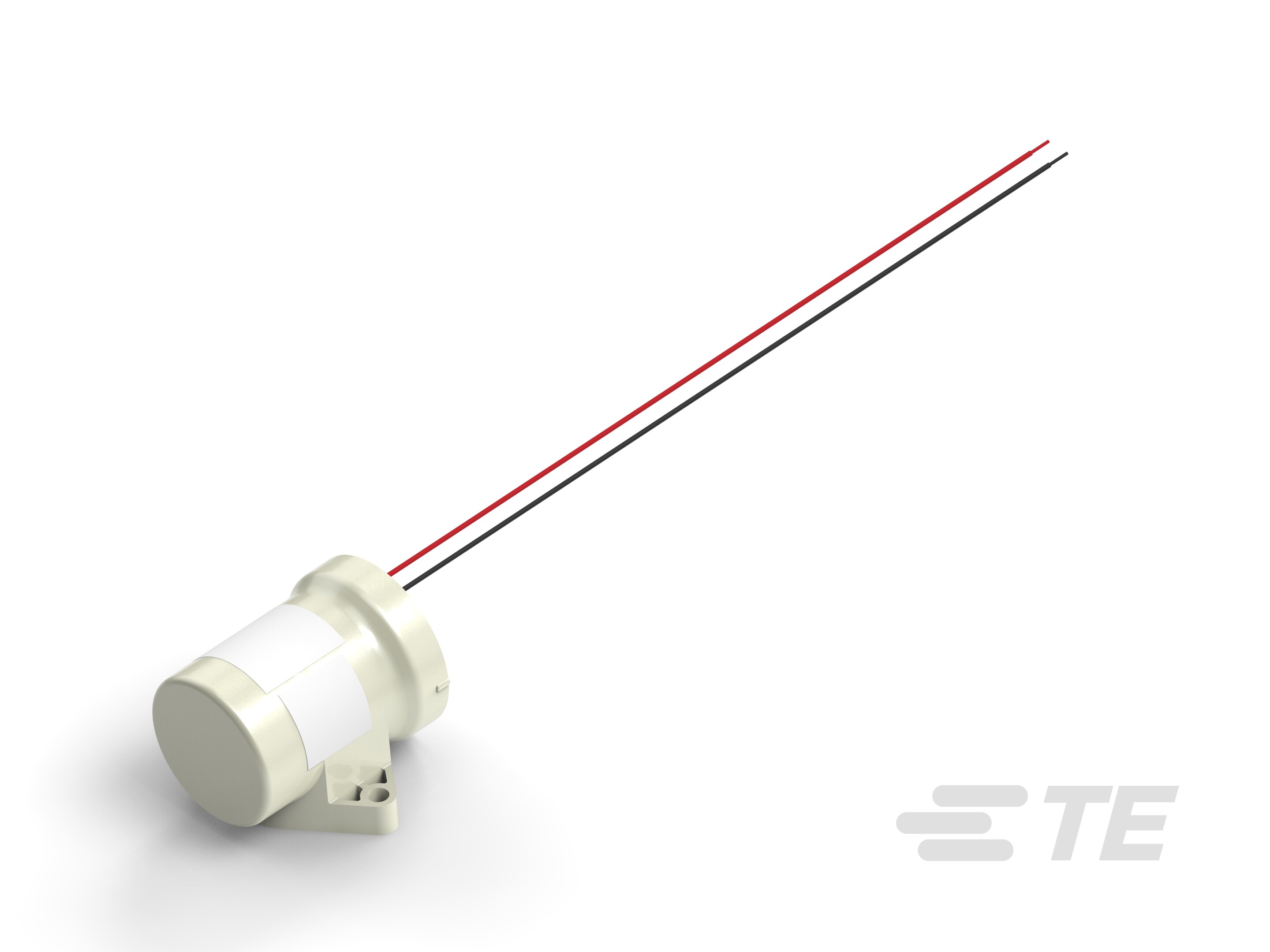

IHV50A5ANG
General Purpose Contactor, DC, 1 Form X SPST-NO-DM, 50 A Contact Rating, 24 VDC Coil Voltage, 6 W Coil Power, Panel Mount, Hermetically Sealed, IHV
IHV50A5ANG
General Purpose Contactor, DC, 1 Form X SPST-NO-DM, 50 A Contact Rating, 24 VDC Coil Voltage, 6 W Coil Power, Panel Mount, Hermetically Sealed, IHV
-
- IHV
- TE 内部编号 2071407-2
- TE 内部产品描述 IHV50A5ANG
-
继电器和接触器类型 : 通用接触器
-
电流类型 : DC
-
端子排列方式 : 1 Form X SPST-NO-DM
-
触点额定电流 (A): 50
-
线圈电压额定值 (VDC): 24
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2071407-2_A3.pdf 3D
- 下载查看 ENG_CVM_CVM_2071407-2_A3.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2071407-2_A3.3d_igs.zip 英文版本
- ENG_CVM_CVM_2071407-2_A3.3d_stp.zip 英文版本
数据表/目录页
- IHV50_EN ENG_DS_1-1773936-4_IHV50_EN_0121.pdf 英文版本
- IHV50_CN ENG_DS_1-1773936-3_IHV50_CN_1117.pdf 英文版本
机构认证
- CQC_CERT_2017010304992699_C1 ENG_AAD_CQC_CERT_2017010304992699_C1_1.pdf 英文版本
- UL ENG_AAD_UL_CERT_ML_E58304_E224238_20181129_C3_1.pdf 英文版本
- ENG_AAD_UL_CERT_ML_E58304_E224238_20181129_C1_1.pdf 英文版本
- 3C 认证 ENG_AAD_CCC_SDOC_2020960304000911_C1_3.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
继电器和接触器类型 : 通用接触器
结构特性
-
端子极数 : 3
-
辅助开关端子排列方式 : 不带
-
端子排列方式 : 1 Form X SPST-NO-DM
电气特征
-
端子开关电压（最大值） (VDC): 900
-
线圈电阻 (Ω): 96
-
触点额定电流 (A): 50
-
线圈电压额定值 (VDC): 24
-
线圈功率额定值（直流） (W): 6
-
端子和线圈间绝缘初始电介质 (Vrms): 2000
主体特性
-
外壳类型 : 密封式
接触件特性
-
端子材料 : 铜
端接特性
-
干线端接和连接类型 : M5 母端
-
线圈端接和连接类型 : 悬空引线
机械附件
-
产品安装特性类型 : 安装板, 螺丝
-
扭矩（主线） (in-lbs): 30 – 40
-
产品安装类型 : 面板安装
尺寸
-
产品高度 (mm): 58
-
产品长度 (mm): 53.9
-
产品宽度 (mm): 39.5
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
-
环境温度（最大值） : 85 °C [ 185 °F ]
操作/应用
-
电流类型 : DC
包装特性
-
封装方法 : Box
其他
-
线圈功率额定值类 (W): >3 – ≤10
-
端子电流类 (A): >32 – ≤50
