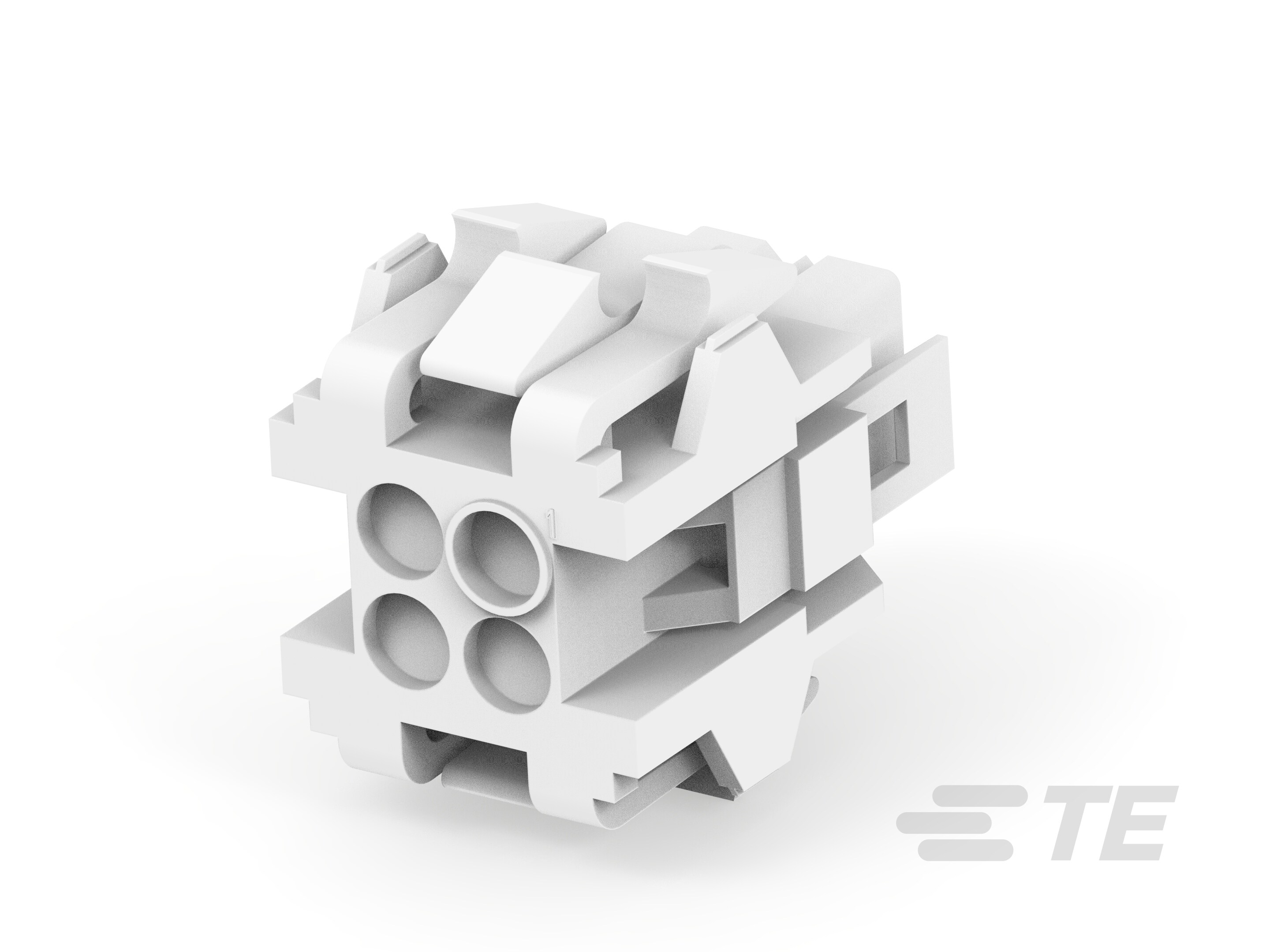

207015-2
4 Position, Plug, Housing, Wire-to-Board / Wire-to-Panel / Wire-to-Wire, UL 94V-0, 5 mm [.197 in] Centerline, 2 Row, 600 VAC, AMP Metrimate
207015-2
4 Position, Plug, Housing, Wire-to-Board / Wire-to-Panel / Wire-to-Wire, UL 94V-0, 5 mm [.197 in] Centerline, 2 Row, 600 VAC, AMP Metrimate
-
- AMP
- AMP Metrimate
- TE 内部编号 207015-2
- TE 内部产品描述 HSG 4 POS, PLUG
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到板 | 线到线 | 线到面板
-
UL 阻燃性等级 : UL 94V-0
-
位数 : 4
文档
产品图纸
- HOUSING, PLUG, 4 POSITION, METRIMATE ENG_CD_207015_W.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_207015-2_V.pdf 英文版本
- 3D_CVM_CVM_207015-2_BV.pdf 3D
- 下载查看 ENG_CVM_207015-2_V.2d_dxf.zip 英文版本
- ENG_CVM_207015-2_V.3d_igs.zip 英文版本
- ENG_CVM_207015-2_V.3d_stp.zip 英文版本
- ENG_CVM_CVM_207015-2_BV.2d_dxf.zip 英文版本
- ENG_CVM_CVM_207015-2_BV.3d_igs.zip 英文版本
- ENG_CVM_CVM_207015-2_BV.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-10040_A.pdf 英文版本
- ENG_SS_114-10039_C.pdf 英文版本
- JPN_SS_114-10040-1_O.tif 日语
- JPN_SS_114-10040-1_O.pdf 日语
- 产品规格 ENG_SS_108-10033_G.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-7846_B.pdf 英文版本
机构认证
- CSA 认证 ENG_AAD_CSA_164196_6233_1501843_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 绞线
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到板 | 线到线 | 线到面板
-
可密封 : 否
结构特性
-
位数 : 4
-
行数 : 2
电气特征
-
工作电压 (VAC): 600
-
工作电压 (VDC): 600
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子布局 : 矩阵
-
端子类型 : 插座
-
端子额定电流（最大值） (A): 14
机械附件
-
面板安装特性类型 : 锁闩
-
连接器安装类型 : 面板安装
壳体特性
-
中心线（间距） : 5 mm [ .197 in ]
-
外壳材料 : PA 66
尺寸
-
行间距 : 5 mm [ .197 in ]
使用环境
-
工组温度范围 : -55 – 130 °C [ -67 – 266 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
与已批准的标准产品兼容 : UL E28476
-
与机构/标准产品兼容 : CSA | UL | VDE
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 9016
-
封装方法 : 包装
