2069755-1

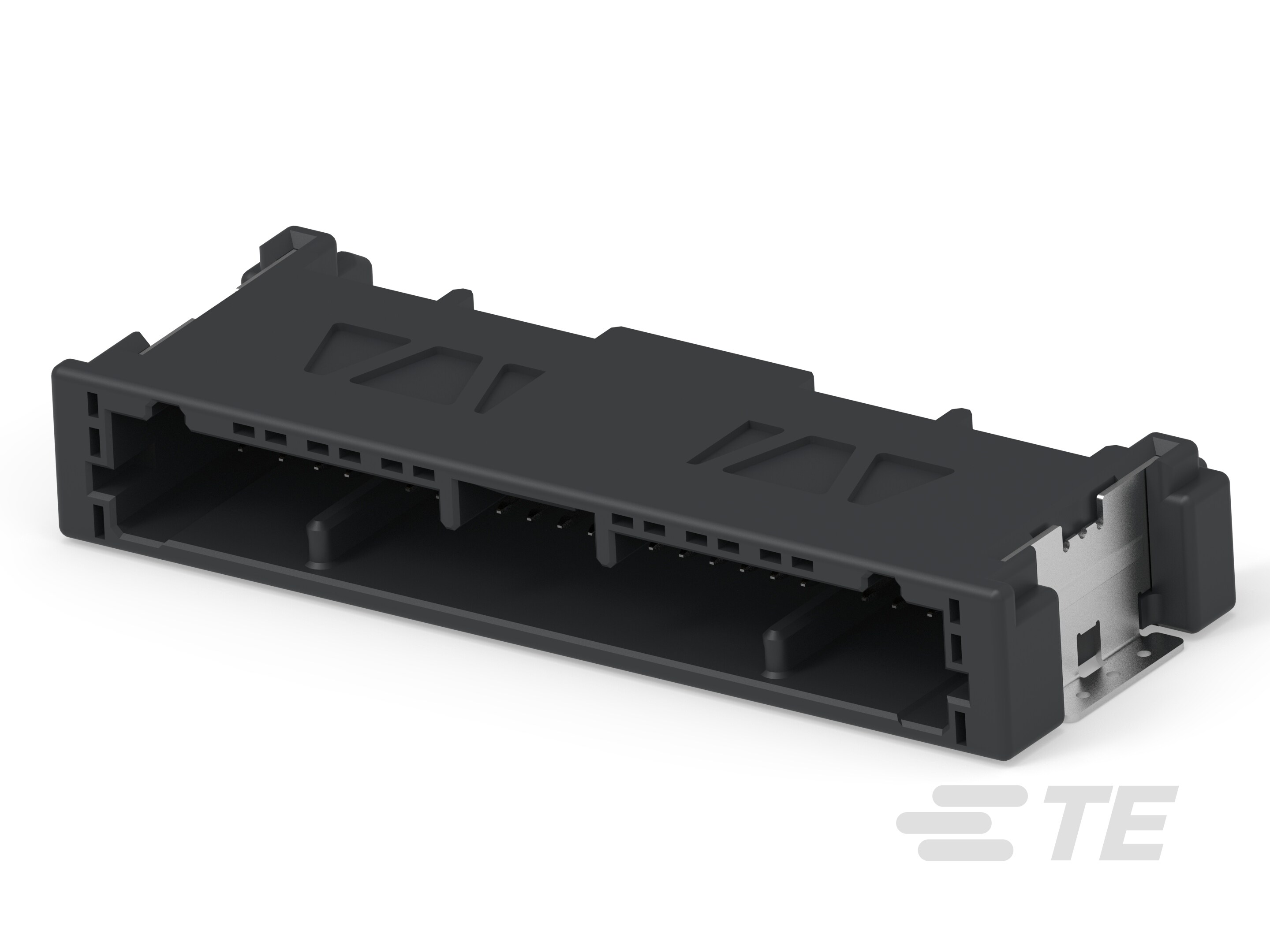

Horizontal, Wire-to-Board, 40 Position, 2 Row, 1.5mm / 2mm [.06in / .07in] Centerline, Gold (Au) / Tin (Sn), 0.50 Connector System
2069755-1
Horizontal, Wire-to-Board, 40 Position, 2 Row, 1.5mm / 2mm [.06in / .07in] Centerline, Gold (Au) / Tin (Sn), 0.50 Connector System
-
- AMP
- .50 连接器系统
- TE 内部编号 2069755-1
- TE 内部产品描述 0.50 40POS Au18 Black CAP ASSY
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 表面贴装
-
可密封 : 否
-
中心线（间距） (mm): 1.5 | 2
-
中心线（间距） (in): .06 | .07
-
连接器系统 : 线到板
文档
产品图纸
- CAP ASSEMBLY 40POS,SMT TYPE, UPSIDE KEY TYPE-A,NONE BOSS TYPE JPN_CD_2069755_A.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2069755-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2069755-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2069755-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2069755-1_A.3d_stp.zip 英文版本
产品规格
- 产品规格 JPN_SS_108-78208-1_B3.pdf 日语
- ENG_SS_108-78208_B3.pdf 英文版本
- 合格检测报告 ENG_SS_501-78233_A1.pdf 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-78199_A8.pdf 英文版本
- JPN_SS_411-78199-1_A9.pdf 日语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器形状 : 矩形
-
接头类型 : 全部带罩
-
混合板端连接器 : 否
-
可密封 : 否
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 水平
-
位数 : 40
-
行数 : 2
电气特征
-
工作电压 (VDC): 12
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
对接公端宽度 : .5 mm [ .019 in ]
-
端子类型 : 公端
-
对接公端厚度 : .4 mm [ .015 in ]
-
端子接触部电镀材料 : 金 (Au) | 锡 (Sn)
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
PCB 安装对准 : 不带
-
PCB 安装固定 : 带有
-
接合对准 : 带有
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） (mm): 1.5 | 2
-
中心线（间距） (in): .06 | .07
使用环境
-
工作温度（最大值） : 85 °C [ 185 °F ]
-
工组温度范围 : -30 – 85 °C [ -22 – 185 °F ]
操作/应用
-
焊接工艺 : 支持回流焊
-
电路应用 : Signal
包装特性
-
封装方法 : Tray
