206852-8

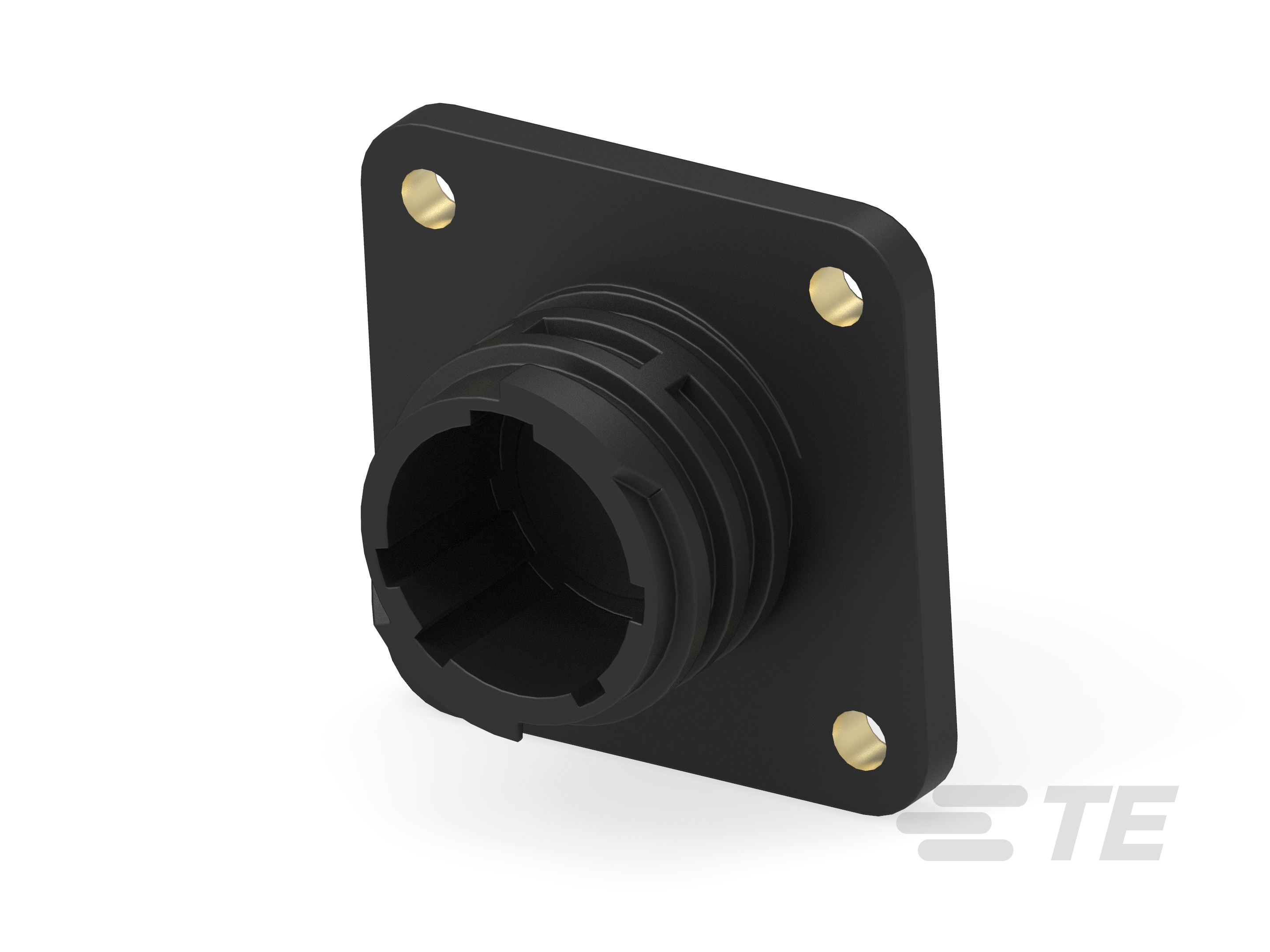

9 Position Circular Power Connector, Connector Assembly, 250 VDC, Wire-to-Panel, Printed Circuit Board, Receptacle, AMP Circular Plastic Connectors
206852-8
9 Position Circular Power Connector, Connector Assembly, 250 VDC, Wire-to-Panel, Printed Circuit Board, Receptacle, AMP Circular Plastic Connectors
-
- AMP
- Circular Plastic Connectors Series 2 ,
- AMP CPC
- TE 内部编号 206852-8
- TE 内部产品描述 CPC RECPT ASSEMBLY SIZE 11-9
-
位数 : 9
-
连接器产品类型 : 连接器组件
-
工作电压 (VDC): 250
-
连接器系统 : 线到面板
-
可密封 : 否
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_206852-8_AL.pdf 3D
- 下载查看 ENG_CVM_CVM_206852-8_AL.2d_dxf.zip 英文版本
- ENG_CVM_CVM_206852-8_AL.3d_igs.zip 英文版本
- ENG_CVM_CVM_206852-8_AL.3d_stp.zip 英文版本
数据表/目录页
- AMP Circular Connectors for Commercial Signal & Power Applications ENG_CS_82021_CPC_sections1-5_0807.pdf 英文版本
产品规格
- 产品规格 S_108-10024_G.tif 英文版本
- ENG_SS_108-10024_G.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器系统 : 线到面板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
连接器和壳体类型 : 母端
-
圆形连接器外壳类型 : 全塑
结构特性
-
位数 : 9
-
电源位置数量 : 0
-
信号位置数量 : 9
电气特征
-
工作电压 (VDC): 250
-
工作电压 (VAC): 250
接触件特性
-
反向极性 : 否
-
端子类型 : 插针
-
端子额定电流（最大值） (A): 7.5
-
端子保护 : 带有
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
接合对准 : 带有
-
接合固定类型 : 螺纹连接
-
接合对准类型 : 键控
-
面板安装特性类型 : 带螺纹插针的凸缘
-
连接器安装类型 : 面板安装
-
接合固定 : 带有
-
面板安装特性 : 带有
壳体特性
-
壳体颜色 : 黑色
-
外壳材料 : 热塑性
-
圆形连接器壳体尺寸 : 11
尺寸
-
兼容的绝缘直径范围 : 1.73 mm [ .068 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
-
流体阻力 : 无
操作/应用
-
电路应用 : Signal
-
屏蔽 : 否
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 40
-
封装方法 : Tray
