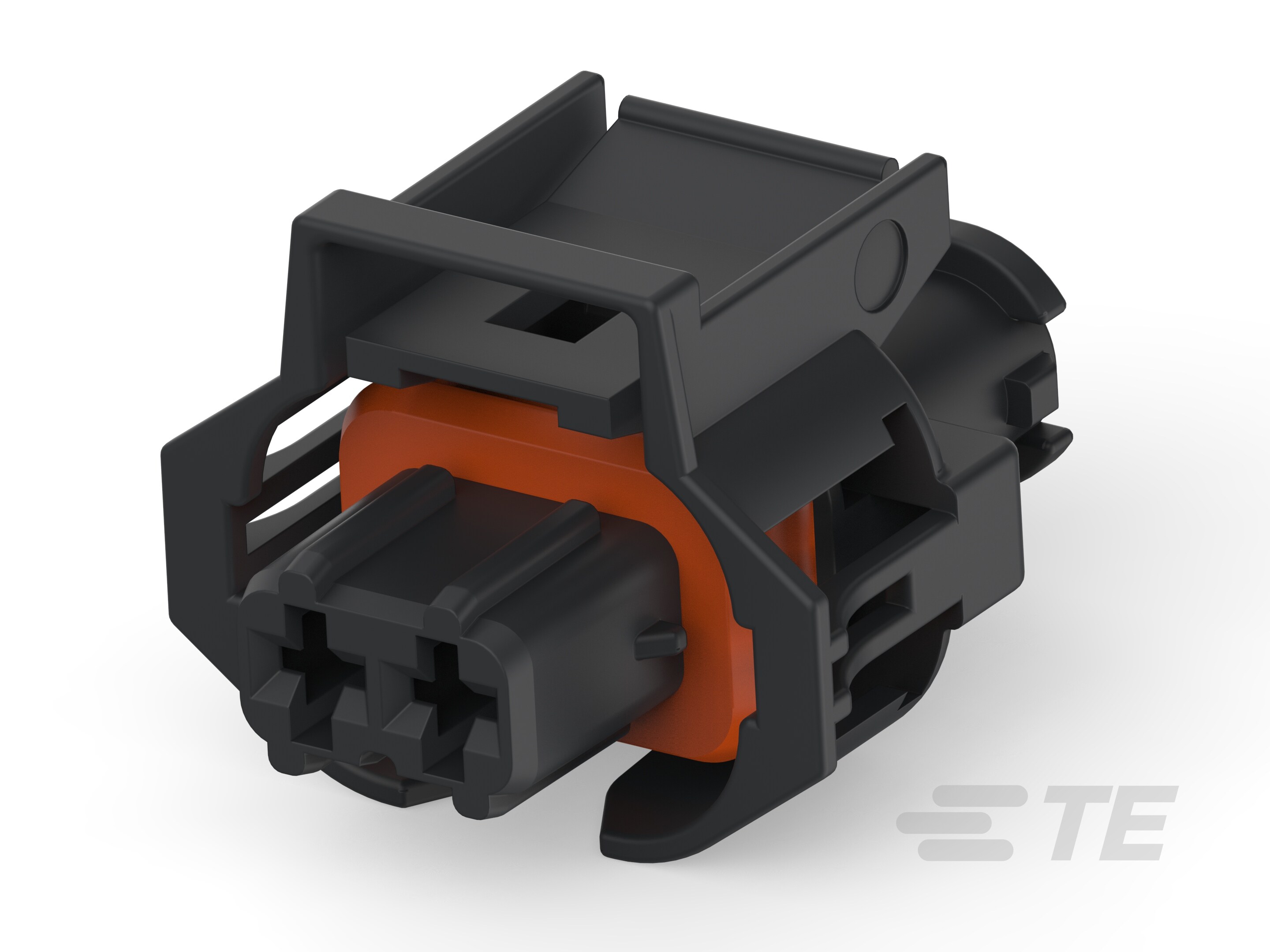

2066034-1
12 V, 2 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 5 mm [.196 in] Centerline, Sealable, Black, Wire & Cable, Power, Hybrid
2066034-1
12 V, 2 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 5 mm [.196 in] Centerline, Sealable, Black, Wire & Cable, Power, Hybrid
-
- AMP MCP
- AMP MCP 连接器系统 ,
- AMP MCP 2.8
- TE 内部编号 2066034-1
- TE 内部产品描述 2.8MM SEALED 2P PLUG ASSEMBLY
- 所有 AMP MCP，密封连接器壳体 (97)
-
标称电压架构 (V): 12
-
连接器和壳体类型 : 母端子护套
-
位数 : 2
-
可密封 : 是
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
文档
产品图纸
- 2.8mm SEALED 2P PLUG ASSEMBLY (FLAT SENSOR CONNECTOR) ENG_CD_2066034_A_c_2066034_drw.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2066034-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2066034-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2066034-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2066034-1_A.3d_stp.zip 英文版本
数据表/目录页
- AMP MCP 2.8 ENG_DS_2066034-1_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器形状 : 矩形
-
连接器和壳体类型 : 母端子护套
-
可密封 : 是
-
主要锁定特性 : 锁定枪
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
电气特征
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 黑色
-
连接器和键控代码 : 1
接触件特性
-
端子类型 : 母端
-
端子大小 : 2.8mm
-
对接公端宽度 : 2.8 mm [ .11 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA GF
-
中心线（间距） : 5 mm [ .196 in ]
尺寸
-
连接器高度 : 20.1 mm [ .79 in ]
-
产品长度 : 25 mm [ .98 in ]
-
产品宽度 : 30.5 mm [ 1.2 in ]
使用环境
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
-
工作温度（最大值） : 130 °C [ 266 °F ]
操作/应用
-
电路应用 : 电源
其他
-
能够保证连接器位置 : 否
