2058703-3

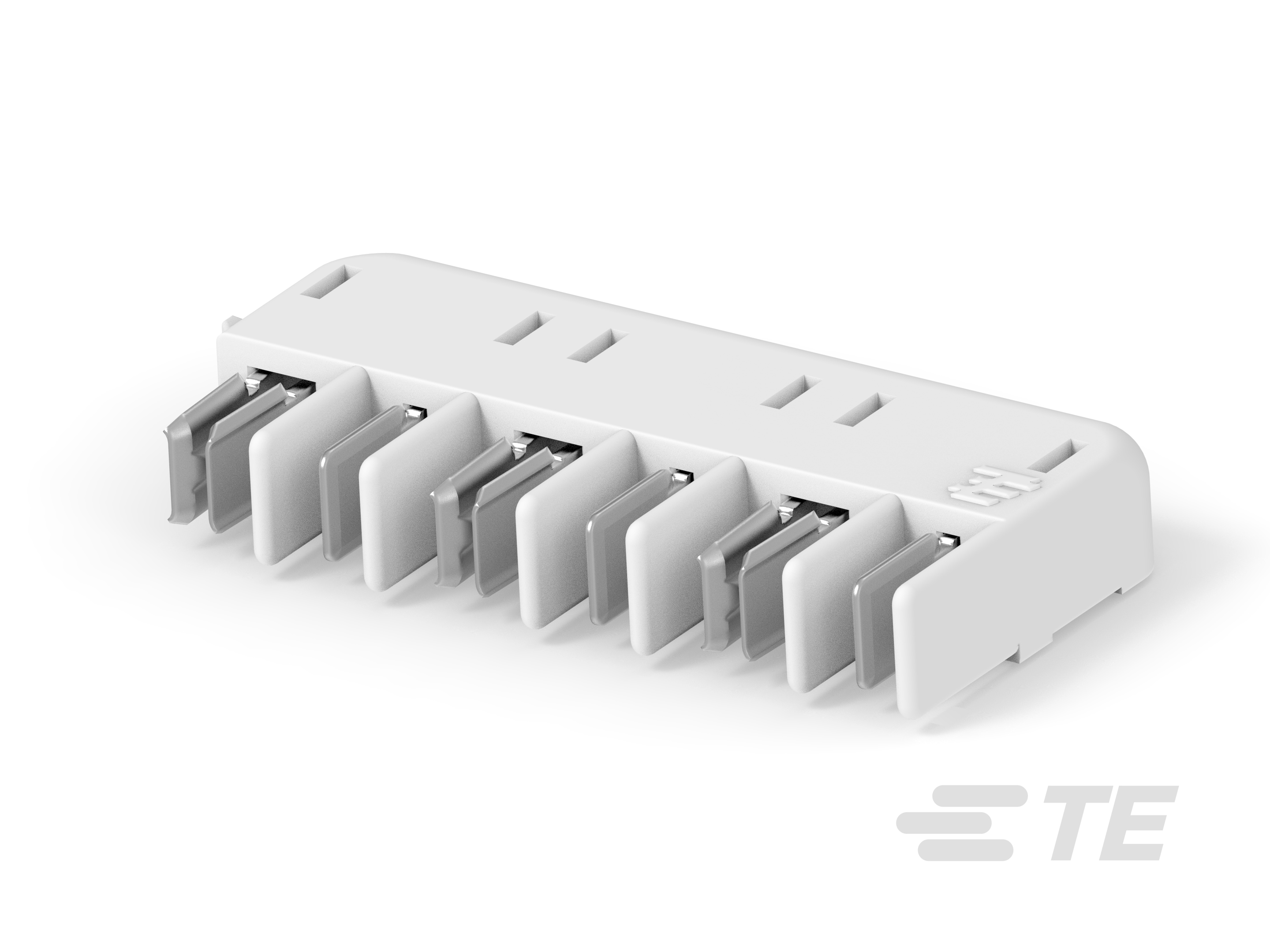

PCB Mount Hermaphroditic Connector, Right Angle, Board-to-Board, 6 Position, 4 mm Centerline, Tin (Sn), Surface Mount, Power & Signal, Natural

Herm Blade& Recp Assy,6 Pos,Latch-2058703-3

2058703-3

PCB Mount Hermaphroditic Connector, Right Angle, Board-to-Board, 6 Position, 4 mm Centerline, Tin (Sn), Surface Mount, Power & Signal, Natural

    • LUMAWISE
  • TE 内部编号 2058703-3
  • TE 内部产品描述 Herm Blade& Recp Assy,6 Pos,Latch

  • PCB 连接器类型 : PCB 安装无极性连接器

  • PCB 安装方向 : 直角

  • 连接器系统 : 板对板

  • 位数 : 6

  • 行数 : 1

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • PCB 连接器类型 : PCB 安装无极性连接器

  • 连接器系统 : 板对板

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

  • 连接器产品类型 : 连接器组件

结构特性

  • 可堆叠 : 否

  • 板对板配置 : 平行

  • 连接器端子负载状态 : 满载

  • PCB 安装方向 : 直角

  • 位数 : 6

  • 行数 : 1

电气特征

  • 介质耐压（最大值） (VAC): 1500

  • 工作电压 (VDC): 125

  • 工作电压 (VAC): 125

主体特性

  • 主要产品颜色 : 土黄色

接触件特性

  • PCB 端子端接区域电镀材料 : 锡

  • 对接公端厚度 : .4 mm [ .016 in ]

  • 端子基材 : 铜合金

  • 端子布局 : 直插式

  • 对接公端宽度 : 3.05 mm [ .12 in ]

  • 端子接触部电镀材料 : 锡 (Sn)

  • 端子类型 : 无极性

  • 端子额定电流（最大值） (A): 6

端接特性

  • 矩形端接柱体和尾部厚度 : .4 mm [ .016 in ]

  • 矩形端接柱体和尾部宽度 : 1 mm [ .04 in ]

  • PCB 端接方法 : 表面贴装

机械附件

  • PCB 安装对准类型 : 无

  • PCB 安装固定 : 不带

  • PCB 安装对准 : 不带

  • 连接器安装类型 : 板安装

  • 接合对准 : 不带

壳体特性

  • 外壳材料 : LCP

  • 中心线（间距） (mm): 4

尺寸

  • 连接器高度 (mm): 3.9

  • PCB 厚度（建议） : 1.57 mm [ .062 in ]

使用环境

  • 壳体温度额定值 : 高

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • 与已批准的标准产品兼容 : CSA LR7189, UL E28476

  • 与机构/标准产品兼容 : CSA

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 卷带包装
