2050842-1

Busbars & Terminals, .75 – 1 mm² Wire Size, 18 – 17 AWG Wire Size, .82 in [21 mm] Centerline, 10G, Wire & Cable, Power, -40 – 150 °C [-40 – 302 °F]

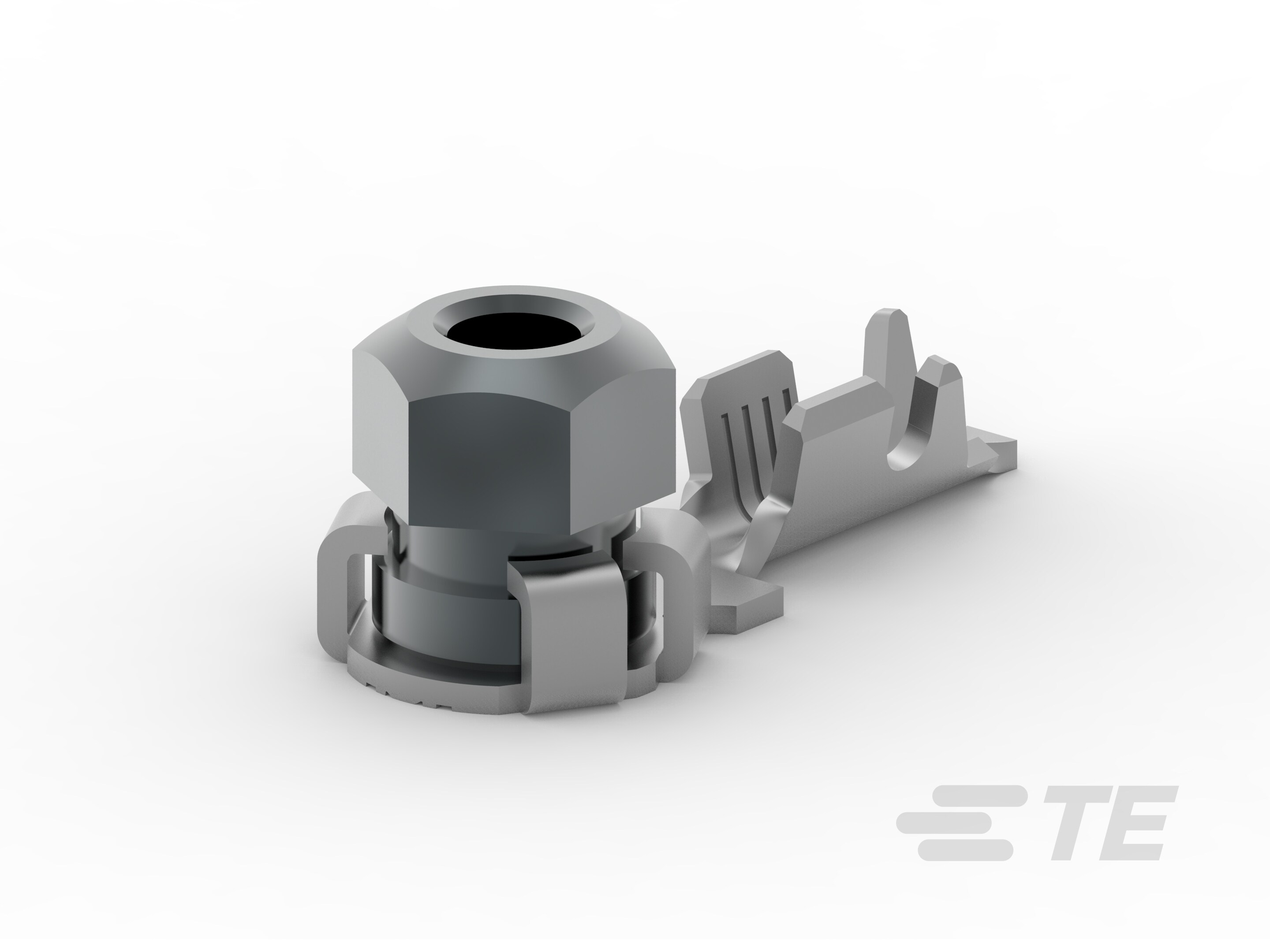

Assy' Terminal Ring Tongue M4-2050842-1

2050842-1

Busbars & Terminals, .75 – 1 mm² Wire Size, 18 – 17 AWG Wire Size, .82 in [21 mm] Centerline, 10G, Wire & Cable, Power, -40 – 150 °C [-40 – 302 °F]

  • TE 内部编号 2050842-1
  • TE 内部产品描述 Assy' Terminal Ring Tongue M4

  • 线径查找 (mm²): .75, .85, 1

  • 线径查找 (AWG): 16, 17

  • 线径 (mm²): .75 – 1

  • 线径 (AWG): 18 – 17

  • 兼容的绝缘直径范围 : 1.55 – 2.1 mm [ .061 – .082 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器和端子端接到 : 电线和电缆

电气特征

  • 标称电压架构 (V): 20

  • 通用输出数量 : 1

接触件特性

  • 接触面电镀 : 锡 (Sn)

  • 端子额定电流（最大值） (A): 15

端接特性

  • 线缆端接方法 : 压接

壳体特性

  • 中心线（间距） : 21 mm [ .82 in ]

尺寸

  • 线径查找 (mm²): .75, .85, 1

  • 线径查找 (AWG): 16, 17

  • 线径 (mm²): .75 – 1

  • 线径 (AWG): 18 – 17

  • 兼容的绝缘直径范围 : 1.55 – 2.1 mm [ .061 – .082 in ]

使用环境

  • 工作温度（最大值） (°C): 80, 85, 90, 100, 105, 110, 120, 125, 130, 140, 145, 150

  • 工作温度（最大值） (°F): 176, 185, 194, 212, 221, 230, 248, 257, 266, 284, 293, 302

  • 工作温度范围 : -40 – 150 °C [ -40 – 302 °F ]

操作/应用

  • 振动级别 : 10G

  • 电路应用 : 电源

其他

  • 端子传导 : 25 – 40 A（正常功率）
