2050046-1

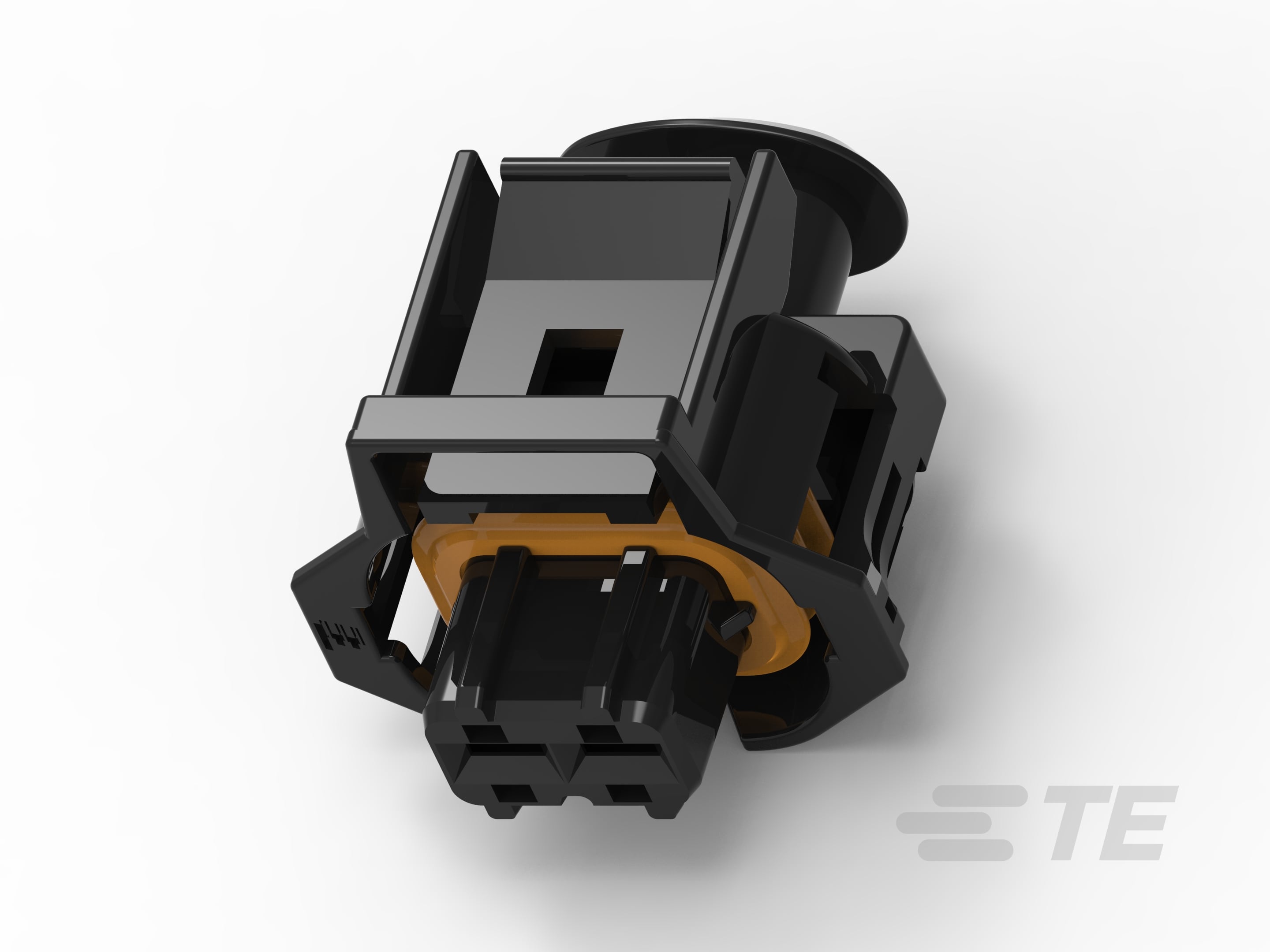

2 Position, Automotive Plug, 5 mm [.197 in] Centerline, Sealable, Black, Wire & Cable, Cable Mount (Free-Hanging), 1 Code, Superseal Pro
2050046-1
2 Position, Automotive Plug, 5 mm [.197 in] Centerline, Sealable, Black, Wire & Cable, Cable Mount (Free-Hanging), 1 Code, Superseal Pro
-
- AMP
- Superseal Pro
- TE 内部编号 2050046-1
- TE 内部产品描述 2POS 2.8MM SENSOR PLUG ASSY.
-
连接器和壳体类型 : 插头
-
位数 : 2
-
可密封 : 是
-
行数 : 1
-
能够保证连接器位置 : 否
文档
产品图纸
- 2.8mm SEALED 2P PLUG ASSEMBLY ENG_CD_2050046_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2050046-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2050046-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2050046-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2050046-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 S_114-18144-1_A.tif 英文版本
- S_114-18144-1_A.pdf 英文版本
Product And Material Test Reports
- 2/3/4Pos plug connector ENG_PMTR_108-101133_B_108-101133_B.tif 英文版本
- ENG_PMTR_108-101133_B_108-101133_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 插头
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
电气特征
-
工作电压 (VDC): 50
-
标称电压架构 (V): 12 | 24 | 42 | 48
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 黑色
-
连接器和键控代码 : 1
接触件特性
-
端子类型 : 母端
-
端子大小 : 2.8mm
-
对接公端宽度 : 2.8 mm [ .11 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 否
-
应力消除 : 按附件添加
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA 66 GF15
-
中心线（间距） : 5 mm [ .197 in ]
尺寸
-
连接器高度 : 30.5 mm [ 1.201 in ]
-
产品长度 : 25 mm [ .984 in ]
-
产品宽度 : 20.1 mm [ .791 in ]
行业标准
-
UL 阻燃性等级 : UL 94HB
包装特性
-
封装数量 : 600
-
封装方法 : Box
其他
-
可维修 : 是
-
能够保证连接器位置 : 否
