2041411-1

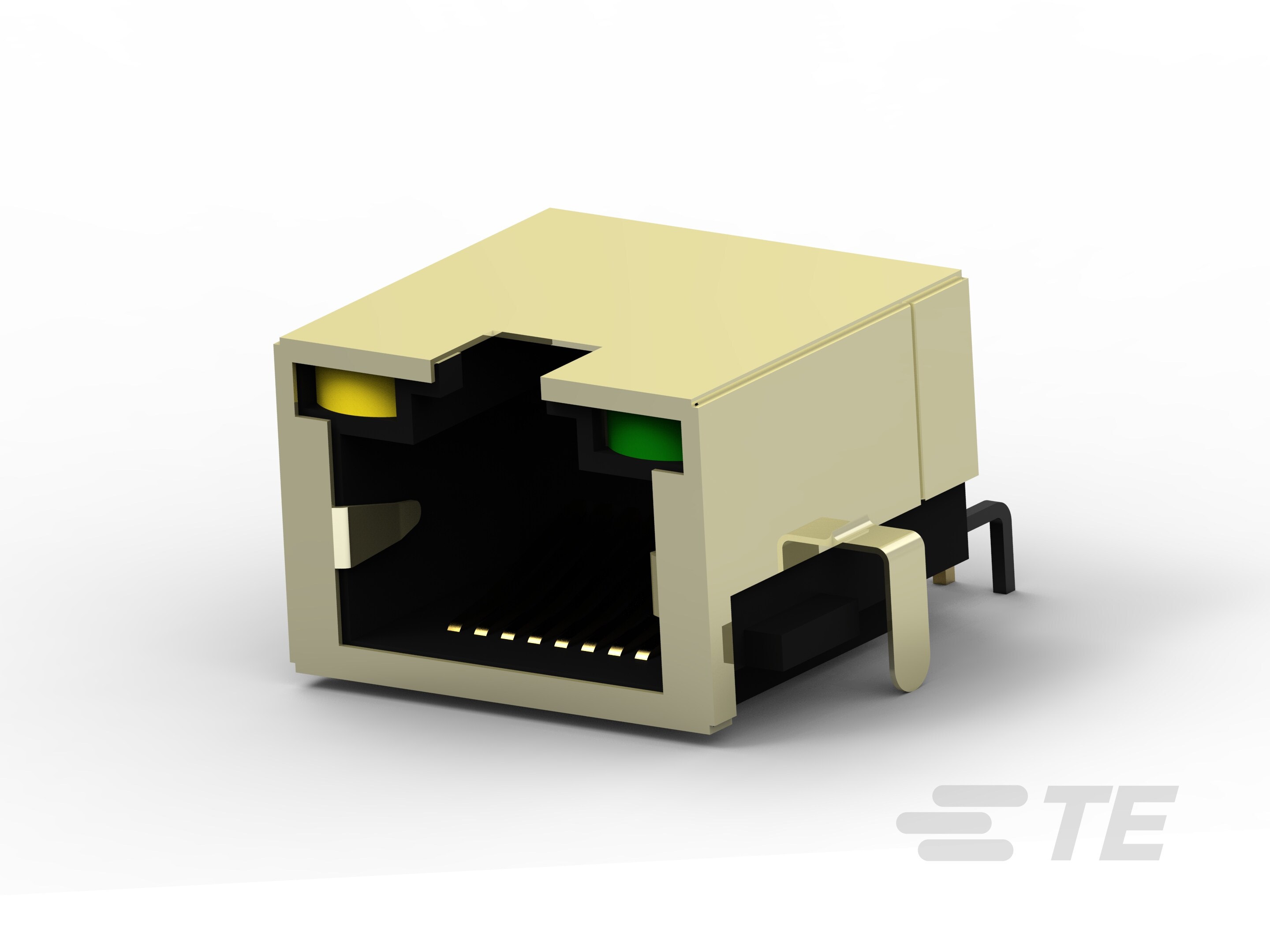

RJ45 Connectors, RJ45, Single Port, 1 x 1, RJ Type Jacks & Plugs, Standard Connector Contact Density, Jack, Shielded, Cat 3, Inverted - Latch Up

RJ45 w/ LED, Tab Up, Offset, DIP, H=9.45-2041411-1

2041411-1

RJ45 Connectors, RJ45, Single Port, 1 x 1, RJ Type Jacks & Plugs, Standard Connector Contact Density, Jack, Shielded, Cat 3, Inverted - Latch Up

  • TE 内部编号 2041411-1
  • TE 内部产品描述 RJ45 w/ LED, Tab Up, Offset, DIP, H=9.45

  • 模块化插座和插头接口类型 : RJ45

  • 端口配置 : 单端口

  • 端口矩阵配置 : 1 x 1

  • 模块化插座和插头产品 : RJ 型插座和插头

  • 连接器端子密度 : 标准

查看所有特性
更多 更少

文档

产品图纸

  • MODULAR JACK ASSY RJ45 WITH LED, 8P8C, TAB UP SHIELDED, OFFSET, DIP TYPE ENG_CD_2041411_C.pdf 英文版本

CAD 文件

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器产品类型 : 连接器组件

  • 模块化插座和插头接口类型 : RJ45

  • 模块化插座和插头产品 : RJ 型插座和插头

  • 模块化连接器种类 : 插座

  • 接地选项 : PCB 接地

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 状态指示灯类型 : LED

  • 端口配置 : 单端口

  • 端口矩阵配置 : 1 x 1

  • 连接器端子密度 : 标准

  • 位数 : 8

  • 装载位置数量 : 8

  • PCB 安装方向 : 直角

  • PCB 接地片数量 : 2

主体特性

  • 屏蔽材料 : 黄铜

  • 屏蔽电镀材料 : 镍

  • 模块化插座插销方向 : 反向 - 闭锁

  • 连接器外形 : PCB 偏移 - 凸伸

  • LED 颜色（右下角） : 绿色

  • LED 颜色（左下角） : 绿色/黄色

接触件特性

  • PCB 端子端接区域电镀材料 : 镀金

  • 端子底板材料 : 镍

  • 端子额定电流（最大值） (A): 1.5

  • 端子接触部电镀材料 : 金

  • 端子基材 : 磷青铜

  • 端子接合区域电镀材料厚度 : .127 µm [ 5 µin ]

端接特性

  • PCB 端接方法 : 通孔 - 焊接

  • 端接柱体和尾部长度 : 2.2 mm [ .087 in ]

机械附件

  • 面板安装特性 : 不带

  • 连接器安装类型 : 板安装

壳体特性

  • 接合入口位置 : 侧

  • 中心线（间距） : 1.02 mm [ .04 in ]

  • 壳体颜色 : 黑色

  • 外壳材料 : PA 9T GF30

尺寸

  • 连接器高度 : 9.45 mm [ .372 in ]

使用环境

  • 工作温度范围 : -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • 屏蔽 : 是

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • 性能类别 : 3 类

包装特性

  • 封装数量 : 150

  • 封装方法 : 卷带包装, 卷带包装
