2041307-1

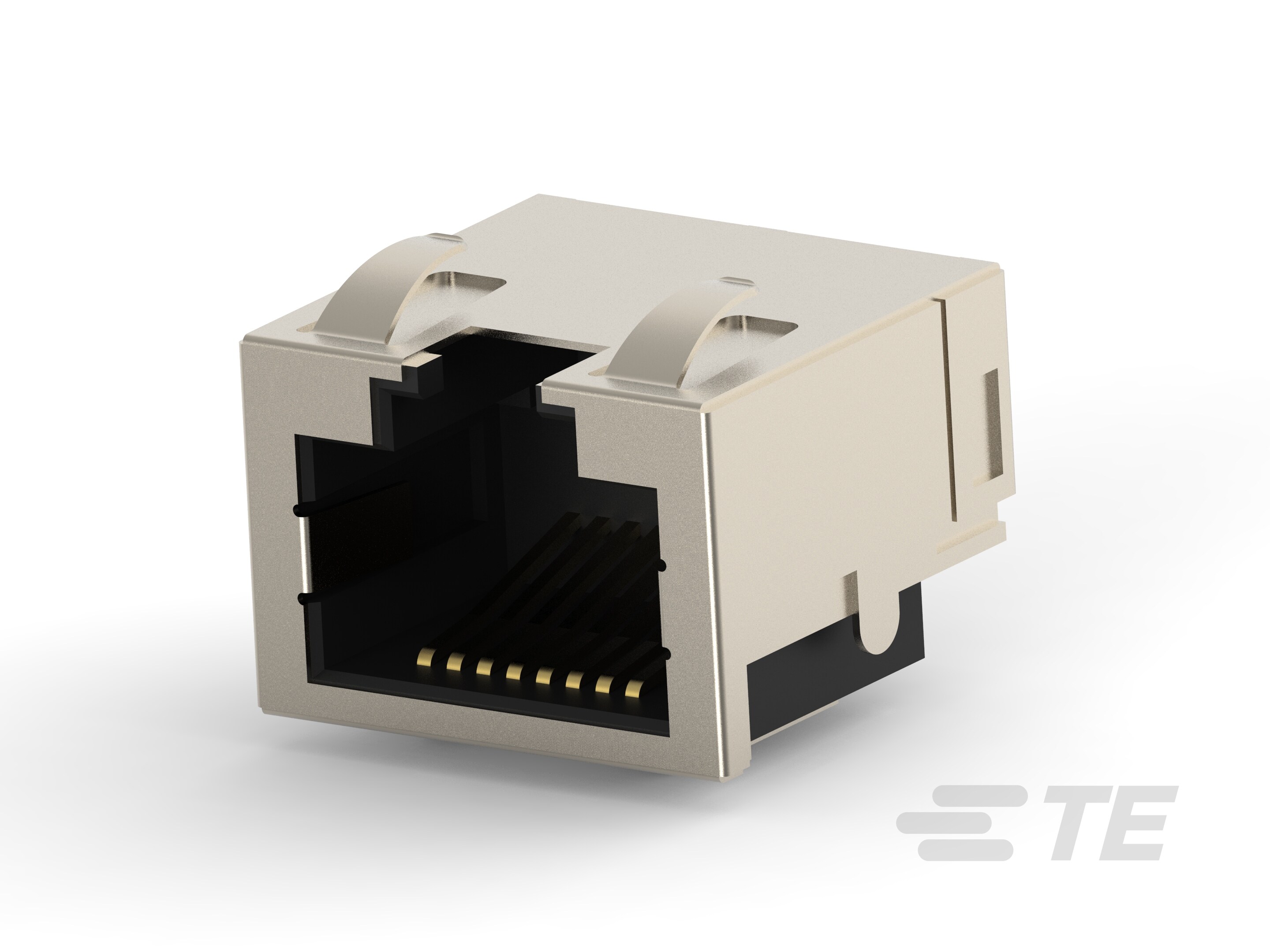

RJ45 Connector, Single Port, 1 x 1, Jack, Shielded, Cat 3, Inverted - Latch Up, 8 Position, Offset - Overhangs PCB Profile, Through Hole - Solder
2041307-1
RJ45 Connector, Single Port, 1 x 1, Jack, Shielded, Cat 3, Inverted - Latch Up, 8 Position, Offset - Overhangs PCB Profile, Through Hole - Solder
- TE 内部编号 2041307-1
- TE 内部产品描述 RJ45, Shielded, Offset, DIP, 6u", H=8.2
-
模块化插座和插头接口类型 : RJ45
-
端口配置 : 单端口
-
端口矩阵配置 : 1 x 1
-
模块化插座和插头产品 : RJ 型插座和插头
-
连接器端子密度 : 标准
文档
产品图纸
- MODULAR JACK CONN RJ45 W/O LED, TAB UP, SIDE ENTRY OFFSET, DIP TYPE, H=8.2MM ENG_CD_2041307_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2041307-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_2041307-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2041307-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_2041307-1_C.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-57847_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 连接器组件
-
模块化插座和插头接口类型 : RJ45
-
模块化插座和插头产品 : RJ 型插座和插头
-
模块化连接器种类 : 插座
-
接地选项 : PCB 和面板接地
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 接地片数量 : 2
-
端口配置 : 单端口
-
端口矩阵配置 : 1 x 1
-
连接器端子密度 : 标准
-
位数 : 8
-
装载位置数量 : 8
-
PCB 安装方向 : 直角
主体特性
-
屏蔽材料 : 黄铜
-
屏蔽电镀材料 : 镍
-
模块化插座插销方向 : 反向 - 闭锁
-
连接器外形 : PCB 偏移 - 凸伸
接触件特性
-
PCB 端子端接区域电镀材料 : 镀金
-
端子底板材料 : 镍
-
端子额定电流（最大值） (A): 1
-
端子接触部电镀材料 : 金 (Au)
-
端子基材 : 磷青铜
-
端子接合区域电镀材料厚度 : .15 µm [ 6 µin ]
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
端接柱体和尾部长度 : 1.5 mm [ .059 in ]
机械附件
-
面板安装特性 : 不带
-
连接器安装类型 : 板安装
壳体特性
-
接合入口位置 : 侧
-
中心线（间距） : 1.02 mm [ .04 in ]
-
壳体颜色 : 黑色
-
外壳材料 : PA 9T GF30
尺寸
-
PCB 厚度（建议） (mm): 1.2
-
连接器高度 : 8.2 mm [ .322 in ]
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
指示器类型 : 无指示灯
-
屏蔽 : 是
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
性能类别 : 3 类
包装特性
-
封装数量 : 800
-
封装方法 : Box, 盒和托盘
