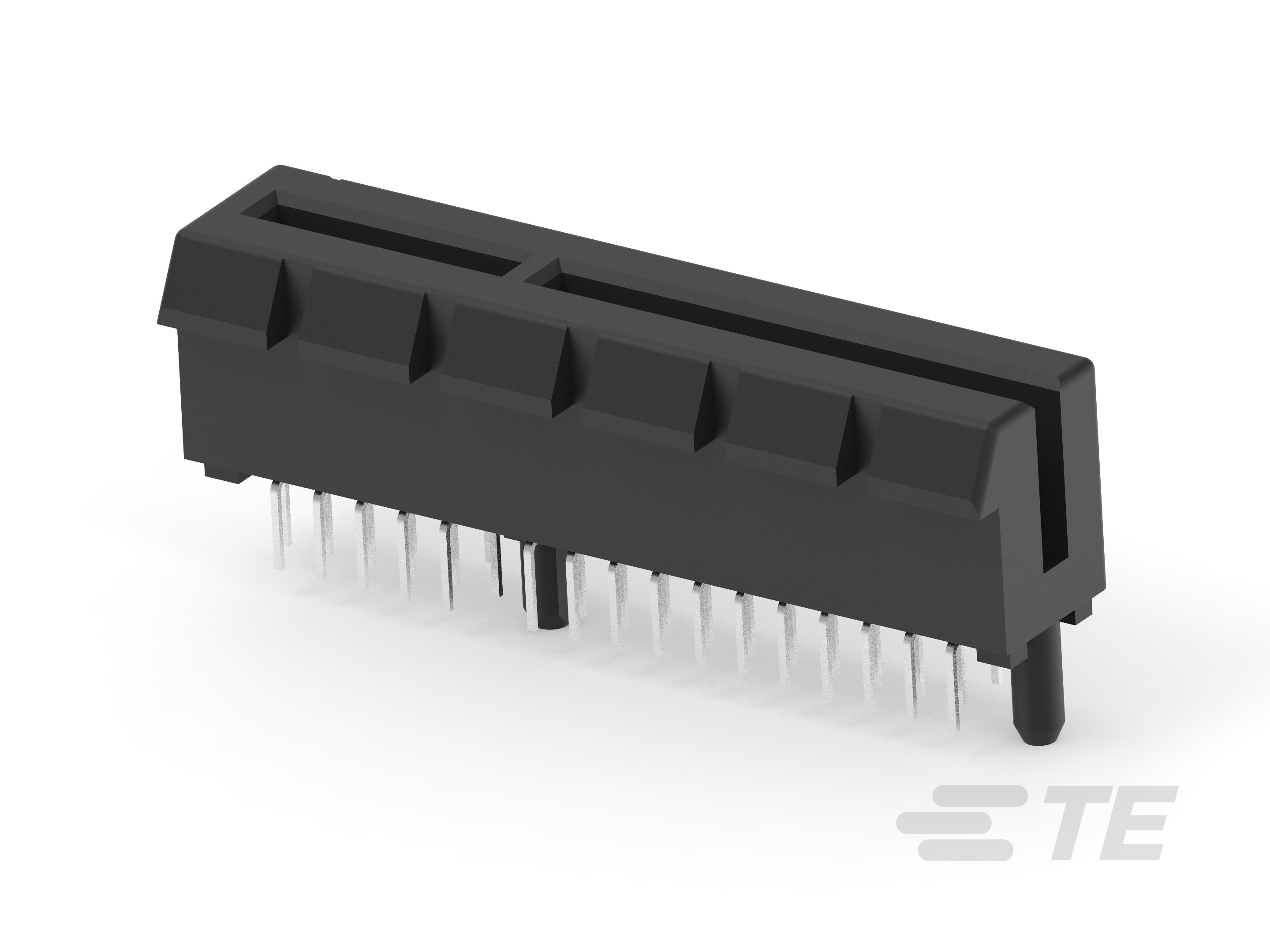

2041242-3
Board-to-Board, 64 Position, 1 mm Centerline, Vertical, Black, 11 mm Height, 8.8 mm Width, Signal, PCI & PCI Express Connectors
2041242-3
Board-to-Board, 64 Position, 1 mm Centerline, Vertical, Black, 11 mm Height, 8.8 mm Width, Signal, PCI & PCI Express Connectors
- TE 内部编号 2041242-3
- TE 内部产品描述 PCI-E Card Edge, 64 Pos, 15u",
-
连接器系统 : 板对板
-
位数 : 64
-
PCI 世代 : 2 & 3
-
中心线（间距） (mm): 1
-
端接柱体和尾部长度 (mm): 3.1
文档
产品图纸
- PCI EXPRESS CARD EDGE CONNECTOR VERTICAL, DIP TYPE, CUT-END WALL ENG_CD_2041242_F.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2041242-3_A1.pdf 3D
- 下载查看 ENG_CVM_CVM_2041242-3_A1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2041242-3_A1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2041242-3_A1.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-57787_B.pdf 英文版本
- 合格检测报告 ENG_SS_501-57838_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器和端子端接到 : 印刷电路板
-
连接器系统 : 板对板
-
可密封 : 否
结构特性
-
位数 : 64
-
PCB 安装方向 : 垂直
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子额定电流（最大值） (A): 1.1
-
端子接合区域电镀材料厚度 (µin): 15
端接特性
-
端接柱体和尾部长度 (mm): 3.1
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） (mm): 1
尺寸
-
连接器高度 (mm): 11
-
连接器宽度 (mm): 8.8
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
PCI 世代 : 2 & 3
