2041238-1

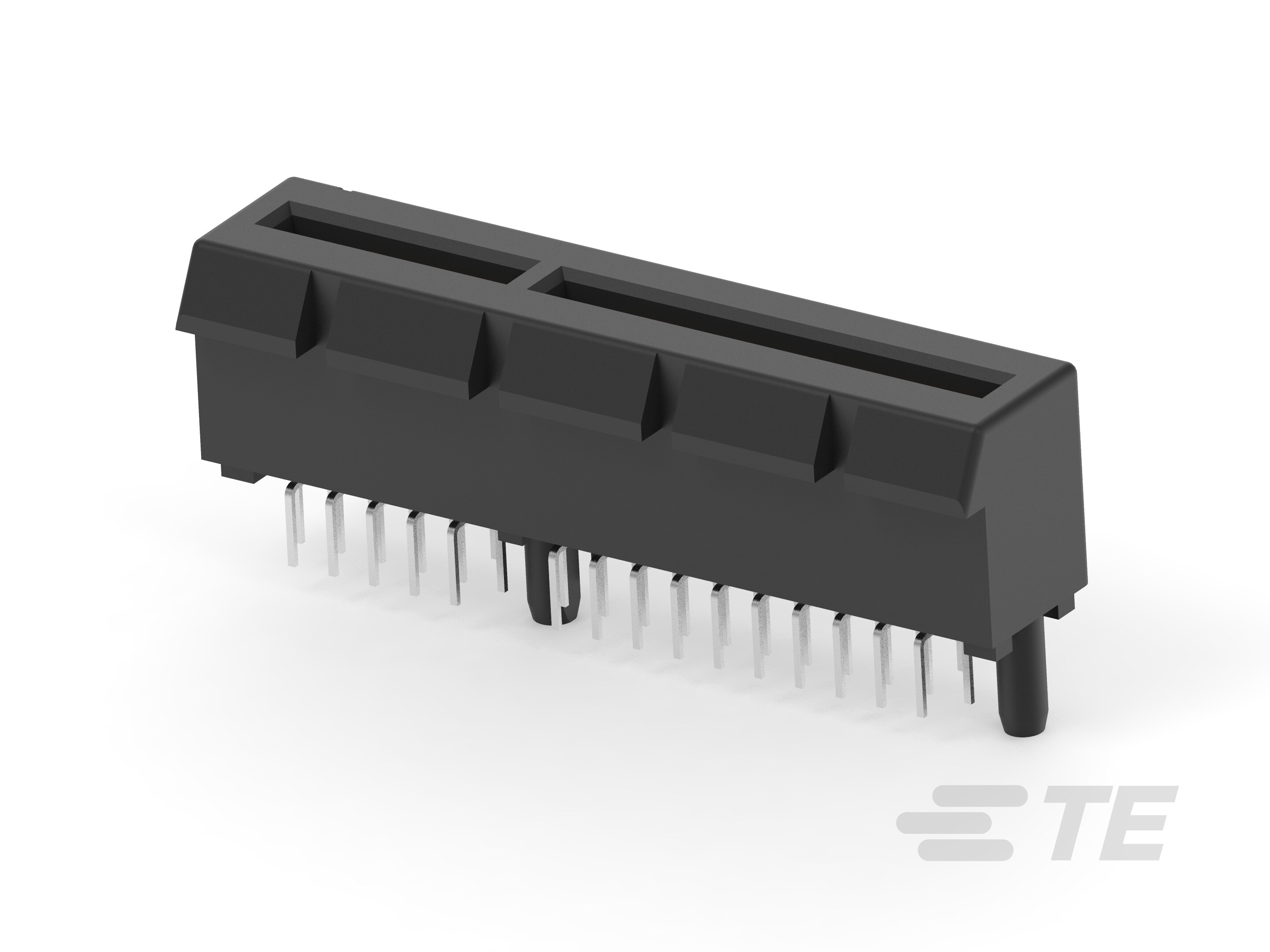

Board-to-Board, 64 Position, 1 mm Centerline, Vertical, Black, 11 mm Height, 8.8 mm Width, Signal, PCI & PCI Express Connectors

PCI-E Card Edge, Vertical, 64 Pos, 15u

2041238-1

Board-to-Board, 64 Position, 1 mm Centerline, Vertical, Black, 11 mm Height, 8.8 mm Width, Signal, PCI & PCI Express Connectors

  • TE 内部编号 2041238-1
  • TE 内部产品描述 PCI-E Card Edge, Vertical, 64 Pos, 15u"

  • 连接器系统 : 板对板

  • 位数 : 64

  • PCI 世代 : 2 & 3

  • 中心线（间距） (mm): 1

  • 端接柱体和尾部长度 (mm): 3.1

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器和端子端接到 : 印刷电路板

  • 连接器系统 : 板对板

  • 可密封 : 否

结构特性

  • 位数 : 64

  • PCB 安装方向 : 垂直

主体特性

  • 主要产品颜色 : 黑色

接触件特性

  • 端子额定电流（最大值） (A): 1.1

  • 端子接合区域电镀材料厚度 (µin): 15

端接特性

  • 端接柱体和尾部长度 (mm): 3.1

机械附件

  • 连接器安装类型 : 板安装

壳体特性

  • 中心线（间距） (mm): 1

尺寸

  • 连接器高度 (mm): 11

  • 连接器宽度 (mm): 8.8

使用环境

  • 工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • 电路应用 : Signal

行业标准

  • PCI 世代 : 2 & 3
