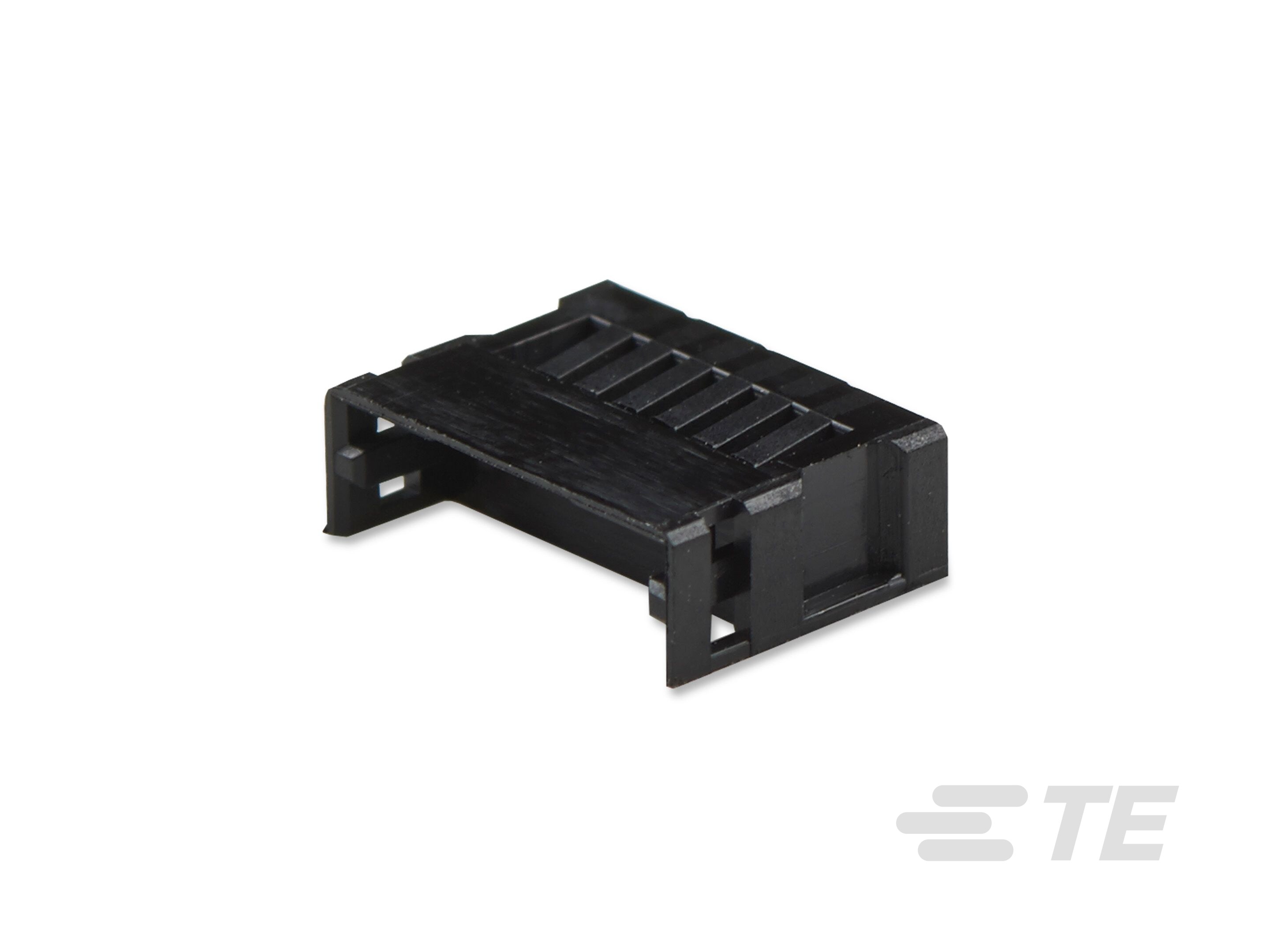

2040974-2
8 Position, Housing for Male Terminals, Housing, Wire-to-Board, UL 94V-0, 1 mm [.039 in] Centerline, 1 Row, 10 VAC, Wire & Cable, Signal
2040974-2
8 Position, Housing for Male Terminals, Housing, Wire-to-Board, UL 94V-0, 1 mm [.039 in] Centerline, 1 Row, 10 VAC, Wire & Cable, Signal
- TE 内部编号 2040974-2
- TE 内部产品描述 PLUG HSG, 1.0VP REMODEL
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 公端子护套
-
连接器系统 : 线到板
-
UL 阻燃性等级 : UL 94V-0
-
位数 : 8
文档
产品图纸
- PLUG HSG 1.0VP REMODEL JPN_CD_2040974_D.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2040974-2_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2040974-2_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2040974-2_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2040974-2_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5441_C.pdf 英文版本
- 产品规格 ENG_SS_108-78573_H.pdf 英文版本
- 合格检测报告 ENG_SS_501-78194_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 公端子护套
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
插入力 (Newton): 4.9
-
位数 : 8
-
行数 : 1
电气特征
-
工作电压 (VAC): 10
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子布局 : 直插式
-
端子额定电流（最大值） (A): 1
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 1 mm [ .039 in ]
-
外壳材料 : 聚酰胺
尺寸
-
连接器长度 : 10.8 mm [ .425 in ]
-
连接器高度 : 2.95 mm [ .116 in ]
-
连接器宽度 : 7 mm [ .276 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
与机构/标准产品兼容 : UL
-
UL 阻燃性等级 : UL 94V-0
