2040115-1

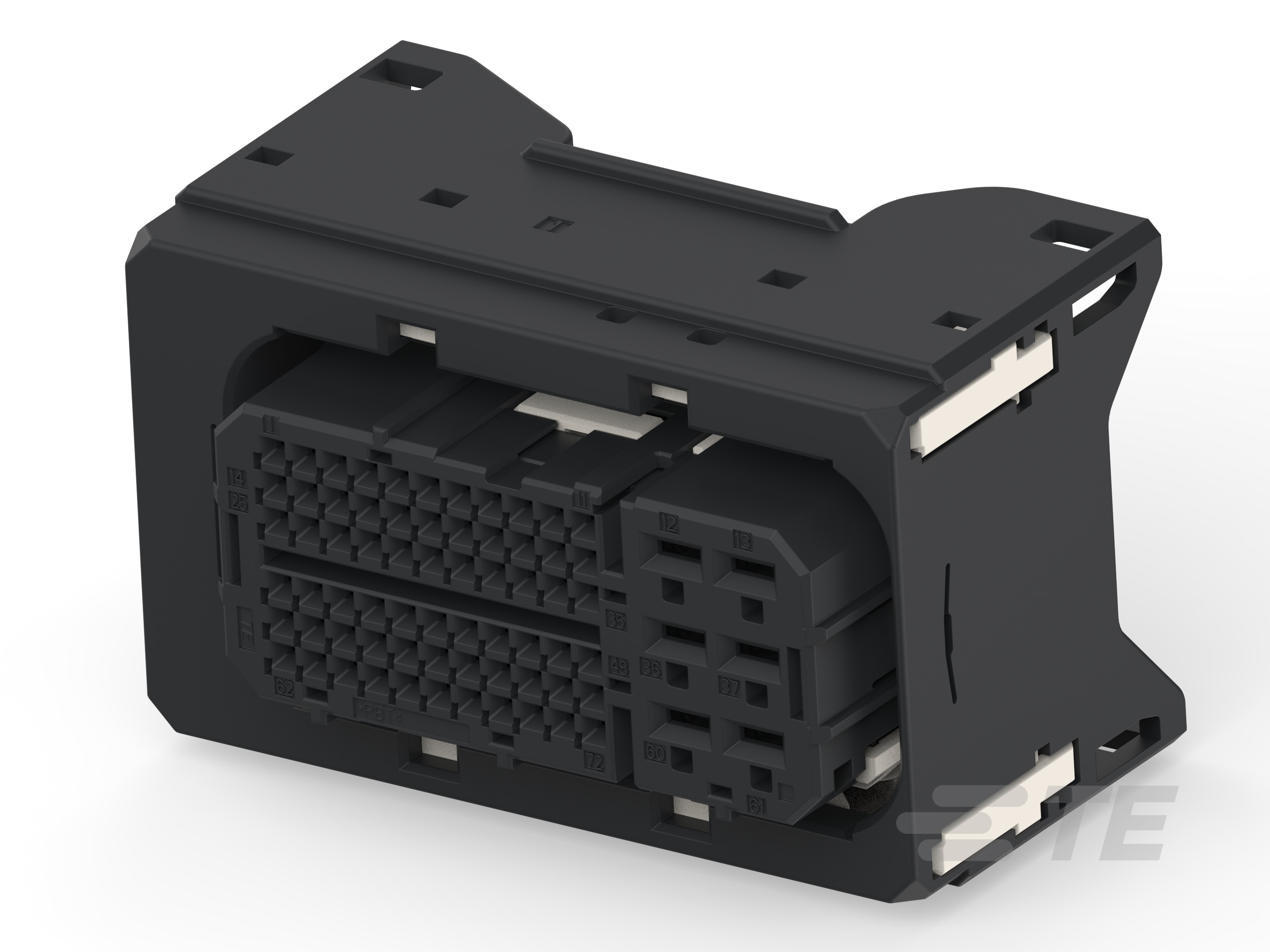

72 Position Housing, Housing for Female Terminals, Wire-to-Board, 2.4 mm / 5.7 mm [.09 in / .22 in] Centerline, Sealable, Black, 0.50 Connector System
2040115-1
72 Position Housing, Housing for Female Terminals, Wire-to-Board, 2.4 mm / 5.7 mm [.09 in / .22 in] Centerline, Sealable, Black, 0.50 Connector System
-
- AMP
- .50 连接器系统
- TE 内部编号 2040115-1
- TE 内部产品描述 0.50/1.0/2.8 SEALED PLUG ASSY 72POS
-
连接器和壳体类型 : 母端子护套
-
位数 : 72
-
可密封 : 是
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
-
行数 : 6
文档
产品图纸
- PLUG ASSEMBLY 72POSITION 0.50/1.0/2.8 SEALED TYPE 186POS JPN_CD_2040115_A1.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2040115-1_A1.pdf 3D
- 下载查看 ENG_CVM_CVM_2040115-1_A1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2040115-1_A1.3d_stp.zip 英文版本
- ENG_CVM_CVM_2040115-1_A1.2d_dxf.zip 英文版本
产品规格
- 产品规格 JPN_SS_108-140084_A.pdf 日语
- 合格检测报告 JPN_SS_501-78671_A.pdf 日语
使用说明书
- 使用说明书（美国） JPN_SS_408-78102_A1.pdf 日语
- 使用说明书（非美国） JPN_SS_408-78102-1_A1.pdf 日语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 是
-
连接器和壳体类型 : 母端子护套
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 72
-
行数 : 6
电气特征
-
工作电压 (VDC): 12
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
对接公端宽度 (mm): .5 | 2.8
-
对接公端宽度 (in): .02 | .11
机械附件
-
端子位置保证 : 否
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） (mm): 2.4 | 5.7
-
中心线（间距） (in): .09 | .22
尺寸
-
连接器高度 : 39.2 mm [ 1.54 in ]
-
产品长度 : 59.7 mm [ 2.35 in ]
-
行间距 (mm): 2.5 | 6
-
行间距 (in): .09 | .23
-
产品宽度 : 37.3 mm [ 1.46 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
-
工作温度（最大值） : 105 °C [ 221 °F ]
其他
-
能够保证连接器位置 : 否
