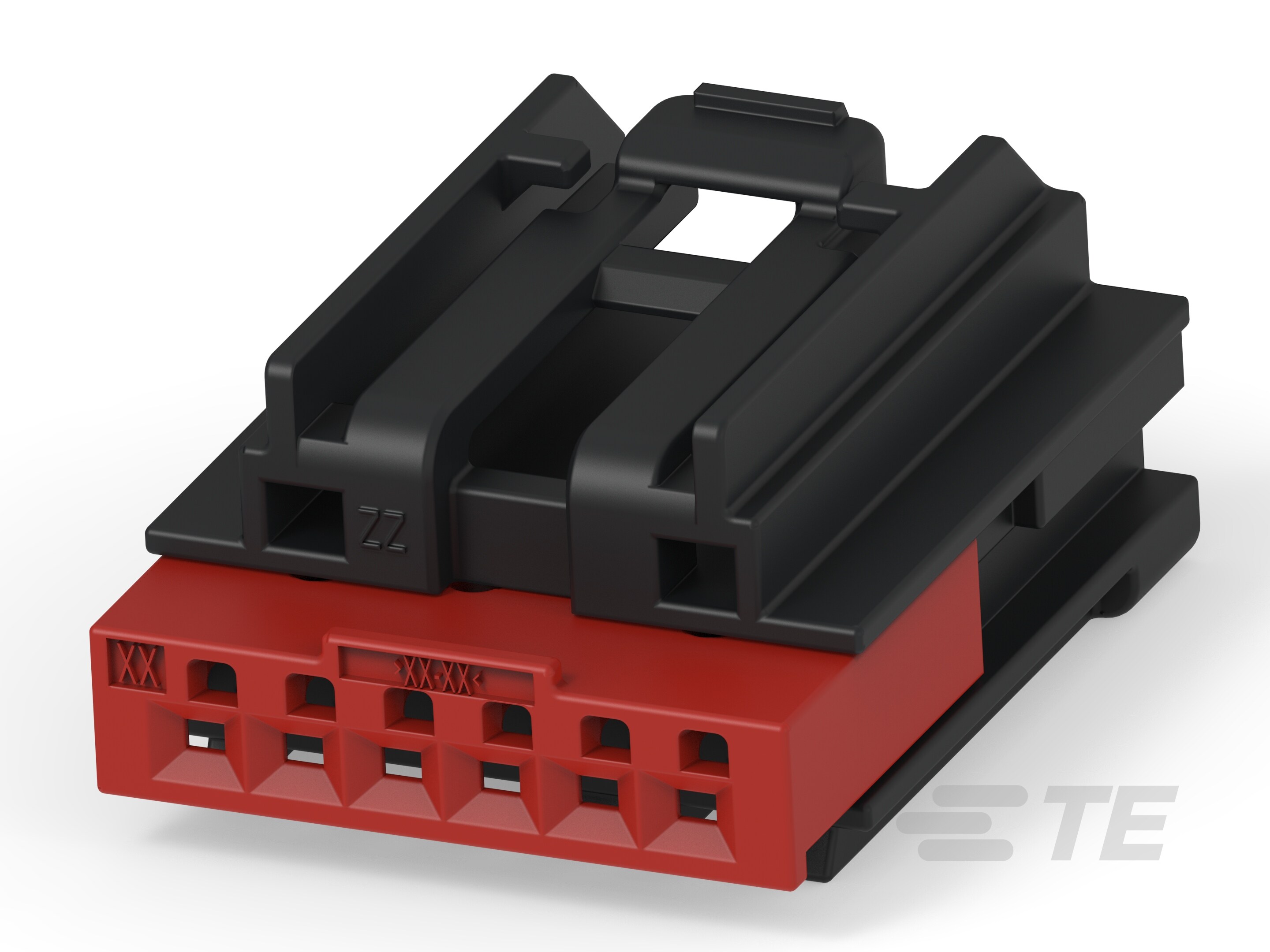

6 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Device / Wire-to-Wire, Generation Y Connector System
2035363-3
6 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Device / Wire-to-Wire, Generation Y Connector System
-
- Generation Y 连接器系统
- TE 内部编号 2035363-3
- TE 内部产品描述 1X6 GENERATION Y ASSY KEY C
-
位数 : 6
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 : .64 mm [ .025 in ]
-
连接器系统 : 线到板, 线到线, 线到设备
-
中心线（间距） : 2.54 mm [ .1 in ]
文档
产品图纸
- FEMALE ASSEMBLY, 6 POSITION (1X6), UNSEALED, GENERATION Y ENG_CD_2035363_B4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2035363-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2035363-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2035363-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2035363-3_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-18543_A1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板, 线到线, 线到设备
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 6
-
行数 : 1
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 黑色
-
连接器和键控代码 : B
接触件特性
-
端子类型 : 母端
-
端子大小 : .64mm
-
对接公端宽度 : .64 mm [ .025 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 是
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA GF
-
中心线（间距） : 2.54 mm [ .1 in ]
尺寸
-
连接器高度 : 13.5 mm [ .531 in ]
-
产品长度 : 20.2 mm [ .795 in ]
-
产品宽度 : 18.5 mm [ .728 in ]
-
行间距 : 6 mm [ .236 in ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装方法 : 包装
-
封装数量 : 1000
其他
-
可维修 : 是
-
能够保证连接器位置 : 是
