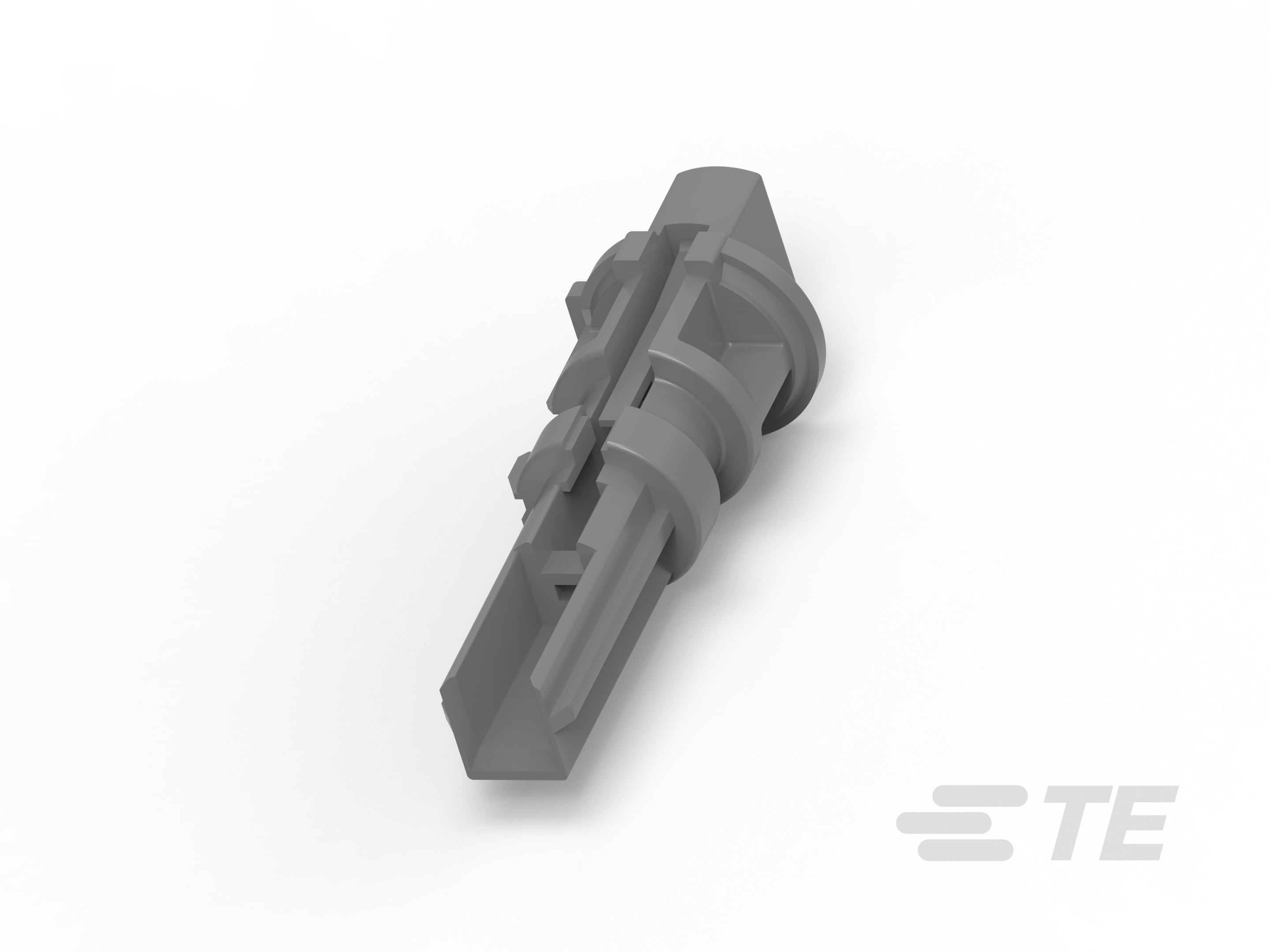

2035306-1
Cable-to-Cable, 180° Cable Exit, 1 Position, Housing for Male Terminals, FAKRA RF Connector System, Data Connectivity Housings
2035306-1
Cable-to-Cable, 180° Cable Exit, 1 Position, Housing for Male Terminals, FAKRA RF Connector System, Data Connectivity Housings
-
- AMP
- FAKRA 射频连接器系统
- TE 内部编号 2035306-1
- TE 内部产品描述 Insert, Jack, Gen Y, Hybrid, FAKRA 4
-
连接器系统 : 缆到缆
-
可密封 : 否
-
出线角度 : 180°
-
位数 : 1
-
屏蔽 : 否
文档
产品图纸
- INSERT, JACK, GENERATION Y HYBRID, FAKRA IV FOR MALE TERMINAL 1924275 ENG_CD_2035306_C_2035306-c_drw.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2035306-1_E.pdf 3D
- 下载查看 ENG_CVM_CVM_2035306-1_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2035306-1_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_2035306-1_E.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13157_Z.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 无尖刃主体
-
混合型连接器 : 是
-
连接器和端子端接到 : 电线和电缆
-
连接器系统 : 缆到缆
-
可密封 : 否
-
连接器和壳体类型 : 公端子护套
结构特性
-
行数 : 1
-
弹簧锁 : 不带
-
位数 : 1
主体特性
-
电缆出口类型 : 固定
-
主体材料 : 尼龙 6/6
-
插针 : 不带
-
出线角度 : 180°
接触件特性
-
中心接触件 : 不带
-
端子接触部电镀材料 : 无镀层
-
射频连接器中心端子电镀材料 : 无
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
使用环境
-
工作温度（最大值） : 100 °C [ 212 °F ]
-
工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]
操作/应用
-
屏蔽 : 否
行业标准
-
与机构/标准产品兼容 : SAE/USCAR-17
包装特性
-
封装方法 : 包装
-
封装数量 : 5000
其他
-
电介质材料 : PBT
-
能够保证连接器位置 : 否
