2035239-1

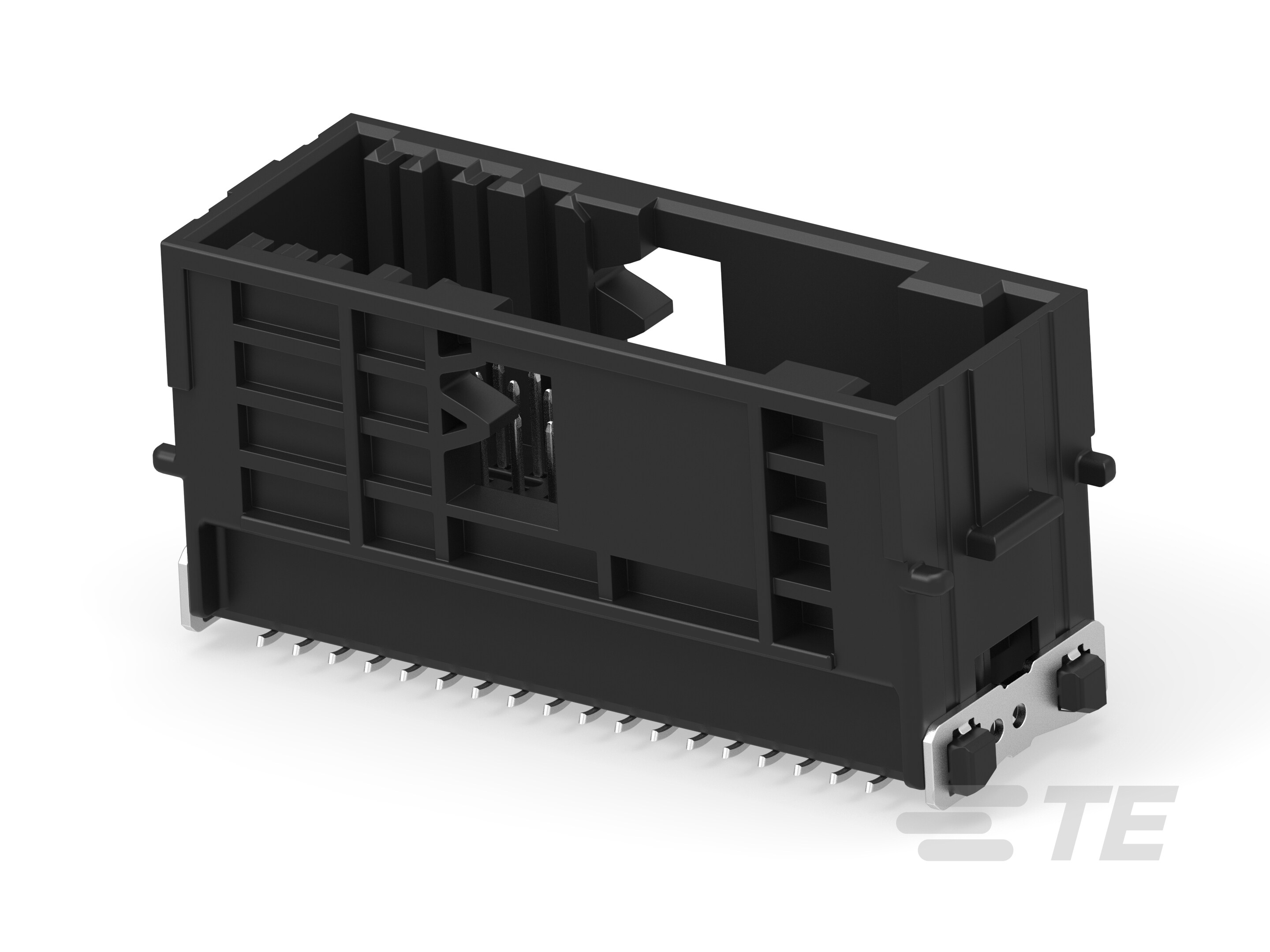

Vertical, Wire-to-Board, 54 Position, 3 Rows, 2.54mm [.1in] Centerline, Tin (Sn), Printed Circuit Board, Signal, Black, Generation Y Connector System
2035239-1
Vertical, Wire-to-Board, 54 Position, 3 Rows, 2.54mm [.1in] Centerline, Tin (Sn), Printed Circuit Board, Signal, Black, Generation Y Connector System
-
- Generation Y
- Generation Y 连接器系统
- TE 内部编号 2035239-1
- TE 内部产品描述 HDR ASY, 54P,VRT,SMT LAC,GEN Y,KEY A-E
-
PCB 安装方向 : 垂直
-
PCB 端接方法 : 表面贴装
-
可密封 : 否
-
中心线（间距） : 2.54 mm [ .1 in ]
-
连接器系统 : 线到板
文档
产品图纸
- HEADER ASSEMBLY, 54 POSITION, VERTICAL, SURFACE MOUNT, 0.64mm GENERATION Y, LAC ENG_CD_2035239_D3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2035239-1_D.pdf 3D
- 下载查看 ENG_CVM_CVM_2035239-1_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2035239-1_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_2035239-1_D.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13230_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器形状 : 矩形
-
接头类型 : 全部带罩
-
混合板端连接器 : 否
-
可密封 : 否
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 垂直
-
位数 : 54
-
行数 : 3
主体特性
-
连接器和键控代码 : A-E
-
主要产品颜色 : 黑色
接触件特性
-
对接公端宽度 : .64 mm [ .025 in ]
-
端子类型 : 公端
-
对接公端厚度 : .64 mm [ .025 in ]
-
端子接触部电镀材料 : 锡 (Sn)
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
接合对准 : 带有
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 2.54 mm [ .1 in ]
使用环境
-
工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]
操作/应用
-
焊接工艺 : 支持回流焊
-
电路应用 : Signal
