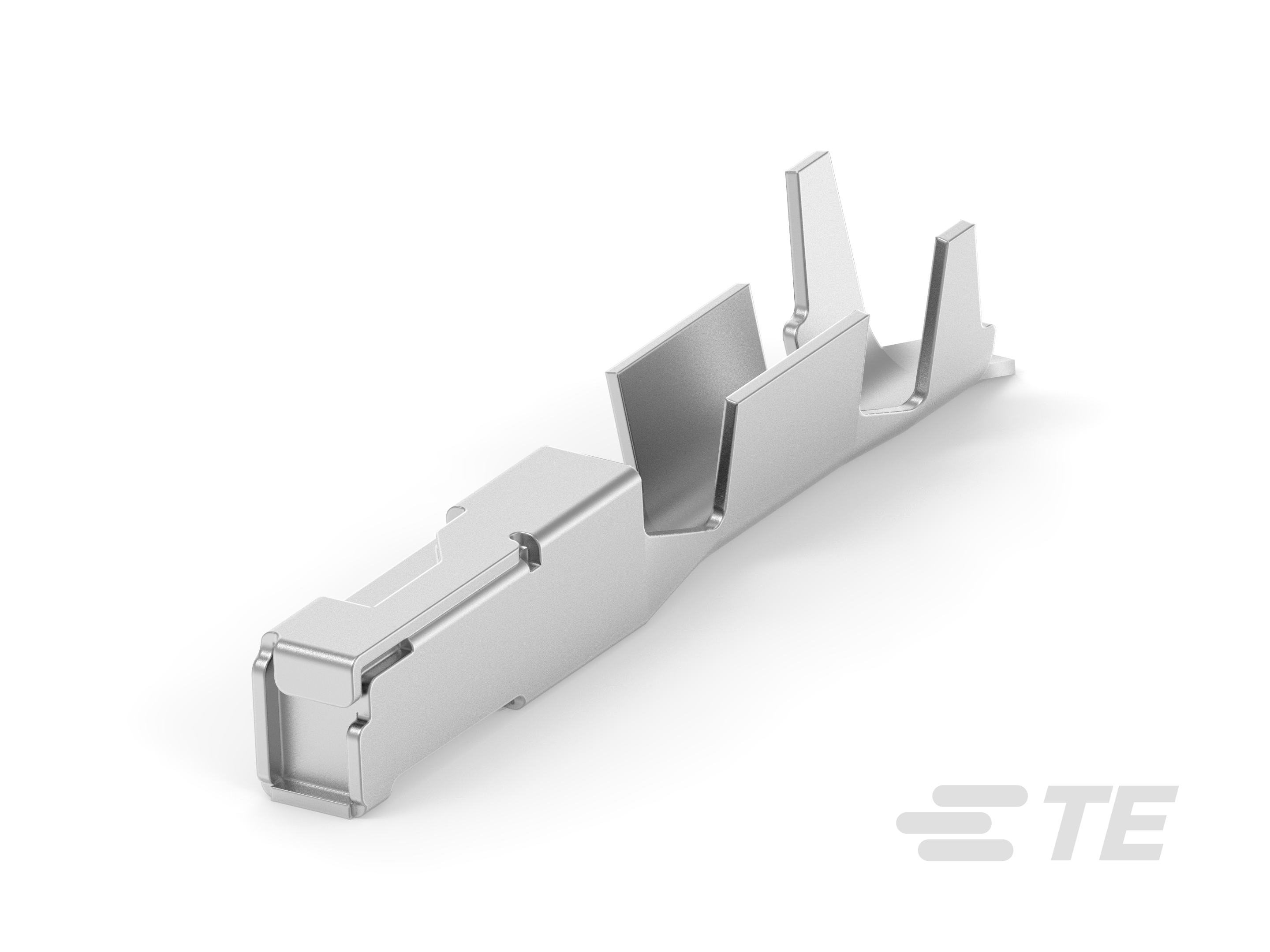

2035170-2
Receptacle Terminal, 18 AWG, .75 mm² Wire, .8 mm [.031 in] Tab Width, Tin (Sn), Sealable, Generation Y Connector System
2035170-2
Receptacle Terminal, 18 AWG, .75 mm² Wire, .8 mm [.031 in] Tab Width, Tin (Sn), Sealable, Generation Y Connector System
-
- Generation Y
- Generation Y 连接器系统
- TE 内部编号 2035170-2
- TE 内部产品描述 CONTACT,FEMALE, 0.64, 18AWG,CU
-
端子类型 : 母端
-
线径 (AWG): 18
-
线径 (mm²): .75
-
对接公端宽度 : .8 mm [ .031 in ]
-
接触面电镀 : 锡 (Sn)
文档
产品图纸
- CONTACT, FEMALE, 0.64mm, CuNiSi, SIDE ORIENTATION, Sn PLATE ENG_CD_2035170_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2035170-2_C.pdf 3D
- 下载查看 ENG_CVM_CVM_2035170-2_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2035170-2_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_2035170-2_C.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13183_U.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 无尖刃主体
-
可密封 : 是
主体特性
-
端子密封类型 : 系列密封
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : .64mm
-
压接类型 : F 型压接
-
端子类型 : 母端
-
对接公端宽度 : .8 mm [ .031 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .64 mm [ .025 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
线径 (AWG): 18
-
线径 (mm²): .75
-
线径查找 (mm²): .75
-
线径查找 (AWG): 18
-
公端长度 : 14 mm [ .55 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 125 °C [ 212 °F ]
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装数量 : 7500
-
封装方法 : 包装
其他
-
端子传导 : 0 – 24 A（低功率）
