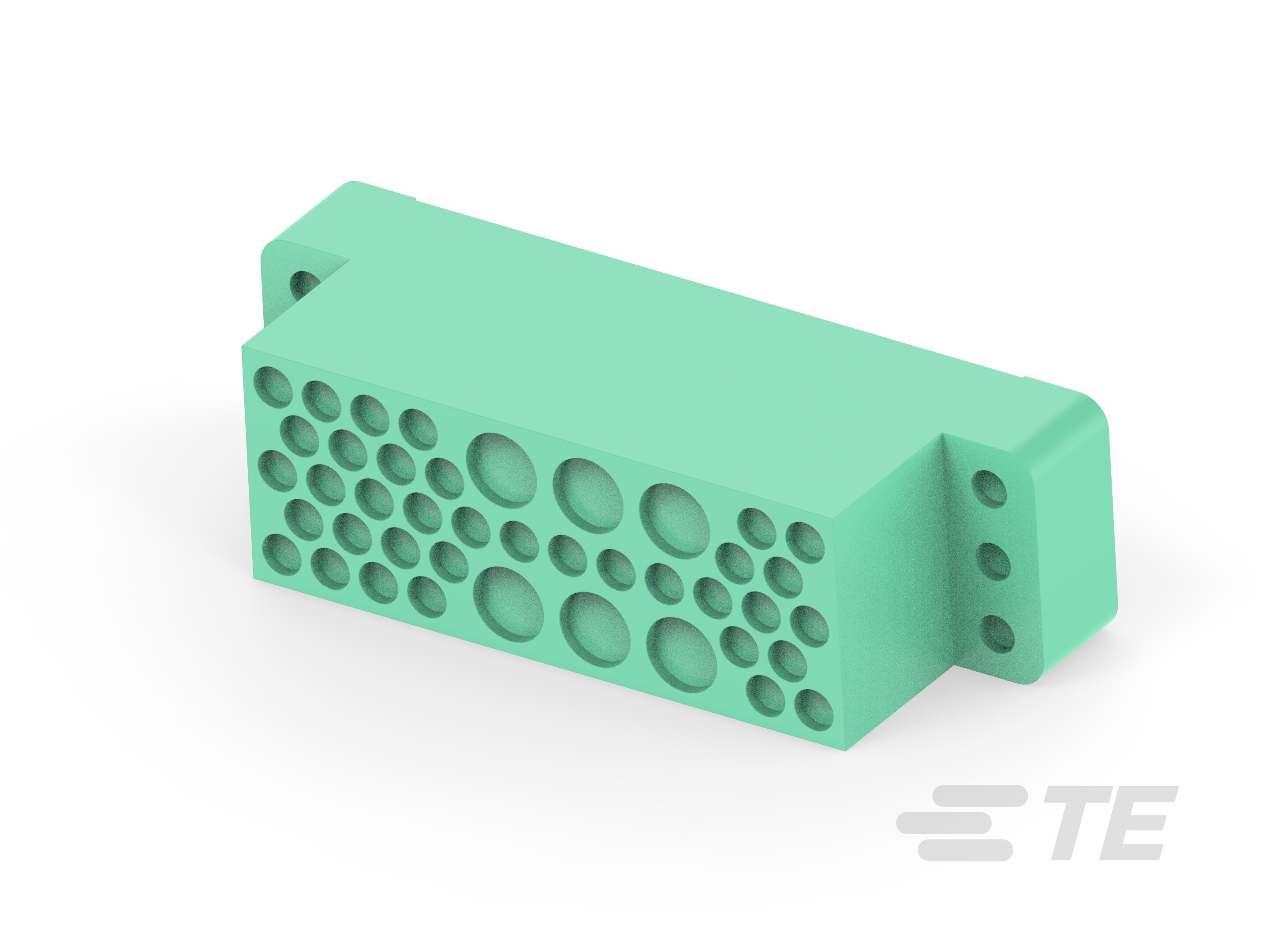

Housing, Plug, Cable-to-Cable / Cable-to-Panel, 42 Position, AMP M Series, Rectangular Wire & Cable Connectors & Housings
202515-5
Housing, Plug, Cable-to-Cable / Cable-to-Panel, 42 Position, AMP M Series, Rectangular Wire & Cable Connectors & Housings
-
- AMP
- AMP M 系列
- TE 内部编号 202515-5
- TE 内部产品描述 42 POS. BLOCK
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到面板, 缆到缆
-
位数 : 42
-
中心线（间距） (mm): 4.11, 7.36
-
中心线（间距） (in): .162, .29
文档
产品图纸
- PLUG BLOCK, MALE, 42 POSITION, MINI, M SERIES ENG_CD_202515_H.pdf 英文版本
- PLUG BLOCK, MALE, 42 POSITION, MINI, M SERIES 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_202515-5_H.pdf 英文版本
- 3D_CVM_CVM_202515-5_W.pdf 3D
- 下载查看 ENG_CVM_202515-5_H.3d_igs.zip 英文版本
- ENG_CVM_202515-5_H.3d_stp.zip 英文版本
- ENG_CVM_202515-5_H.2d_dxf.zip 英文版本
- ENG_CVM_CVM_202515-5_W.3d_igs.zip 英文版本
- ENG_CVM_CVM_202515-5_W.3d_stp.zip 英文版本
- ENG_CVM_CVM_202515-5_W.2d_dxf.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-7179_O.pdf 英文版本
- S_408-7179_O.tif 英文版本
- ENG_SS_408-7367_O.pdf 英文版本
- S_408-7367_O.tif 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到面板, 缆到缆
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 42
-
行数 : 5
电气特征
-
工作电压 (VDC): 250
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 插针
-
端子额定电流（最大值） (A): 23
机械附件
-
面板安装特性类型 : 螺丝安装
-
连接器安装类型 : 面板安装
壳体特性
-
外壳材料 : 酚醛树脂
-
中心线（间距） (mm): 4.11, 7.36
-
中心线（间距） (in): .162, .29
尺寸
-
连接器长度 (in): 2.593
-
连接器高度 : 19.05 mm [ .75 in ]
-
行间距 : 3.43 mm [ .135 in ]
-
连接器宽度 (in): .915
使用环境
-
工组温度范围 : -65 – 125 °C [ -85 – 257 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
与机构/标准产品兼容 : UL
包装特性
-
封装数量 : 70
-
封装方法 : Carton
