202422-1

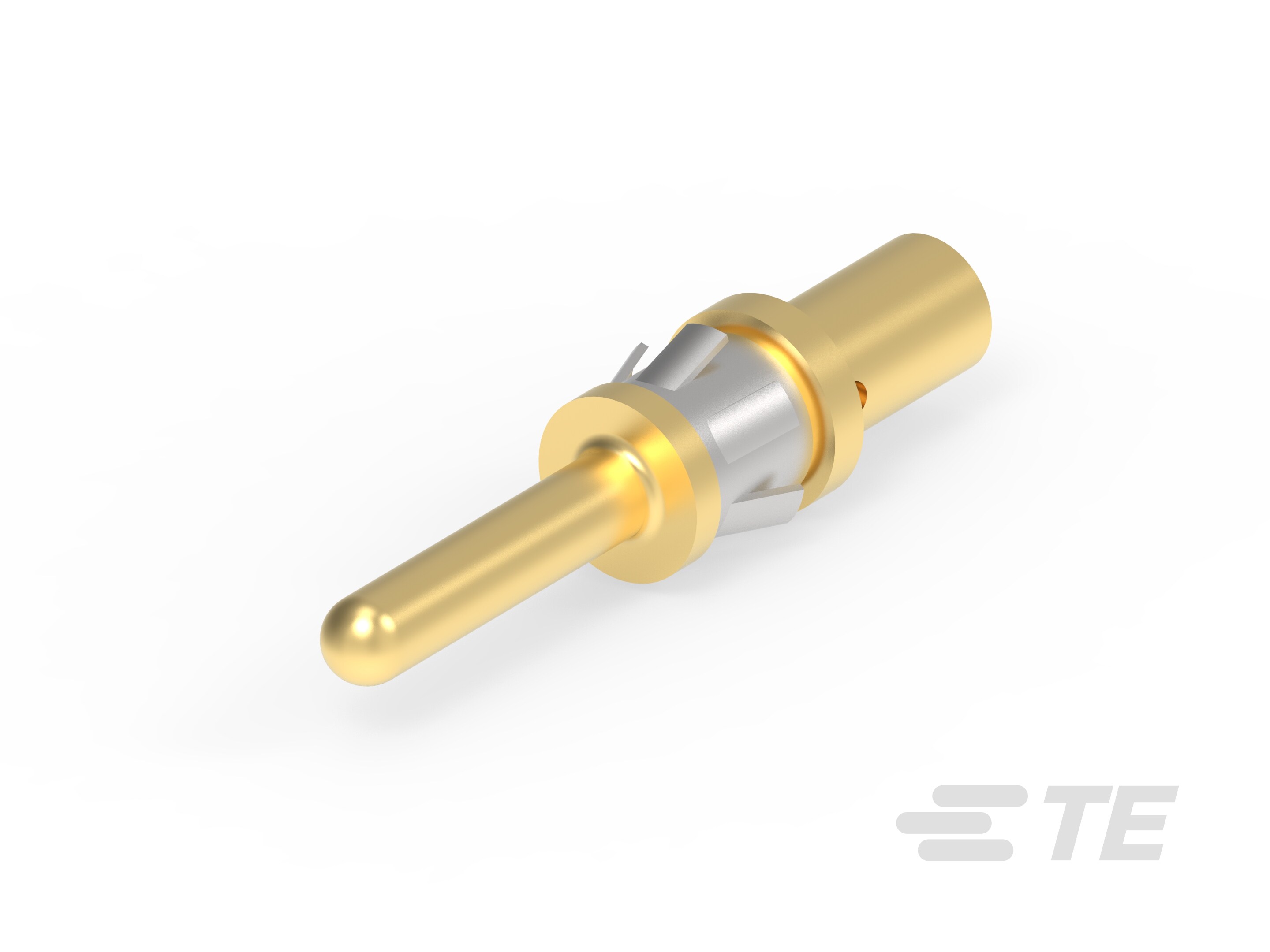

Gold (Au), Pin Contact, 14 – 12 AWG, 2 – 3 mm² Wire, Snap-In Contact Retention, Size 16, Crimp, Phosphor Bronze, Power, METRIMATE Power VIII

PIN CONT ASSY,TYPE I-202422-1

202422-1

Gold (Au), Pin Contact, 14 – 12 AWG, 2 – 3 mm² Wire, Snap-In Contact Retention, Size 16, Crimp, Phosphor Bronze, Power, METRIMATE Power VIII

    • AMP
    • METRIMATE Power VIII
  • TE 内部编号 202422-1
  • TE 内部产品描述 PIN CONT ASSY,TYPE I

  • 端子类型 : 插针

  • 端子接触部电镀材料 : 金 (Au)

  • 导线端子端接区域电镀材料 : 金

  • 壳体内的端子定位力 : 带有

  • 壳体内的端子定位器类型 : 卡口

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

使用说明书

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 可密封 : 否

接触件特性

  • 端子类型 : 插针

  • 端子接触部电镀材料 : 金 (Au)

  • 导线端子端接区域电镀材料 : 金

  • 壳体内的端子定位力 : 带有

  • 端子大小 : 尺寸 16

  • 端子基材 : 磷青铜

  • 端子额定电流（最大值） (A): 23

  • 接合插针直径 : 2.38 mm [ .094 in ]

  • 端子接合区域电镀材料厚度 : 2 – 3 µm [ 2 – 3 µin ]

  • 端子接触部电镀材料表面涂层 : 亮光

  • 导线端子端接区域电镀材料表面涂层 : 亮光

  • 端子方向 : 直式

  • 端子底板材料 : 镍

  • 端子底板材料厚度 : 1.27 – 1.29 µm [ 52 – 50 µin ]

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 线缆

机械附件

  • 壳体内的端子定位器类型 : 卡口

  • 带导线绝缘 : 不带

尺寸

  • 线径 (AWG): 14 – 12

  • 线径 (mm²): 2 – 3

操作/应用

  • 电路应用 : 电源

包装特性

  • 封装数量 : 100

  • 封装方法 : Bag
