2016693-1

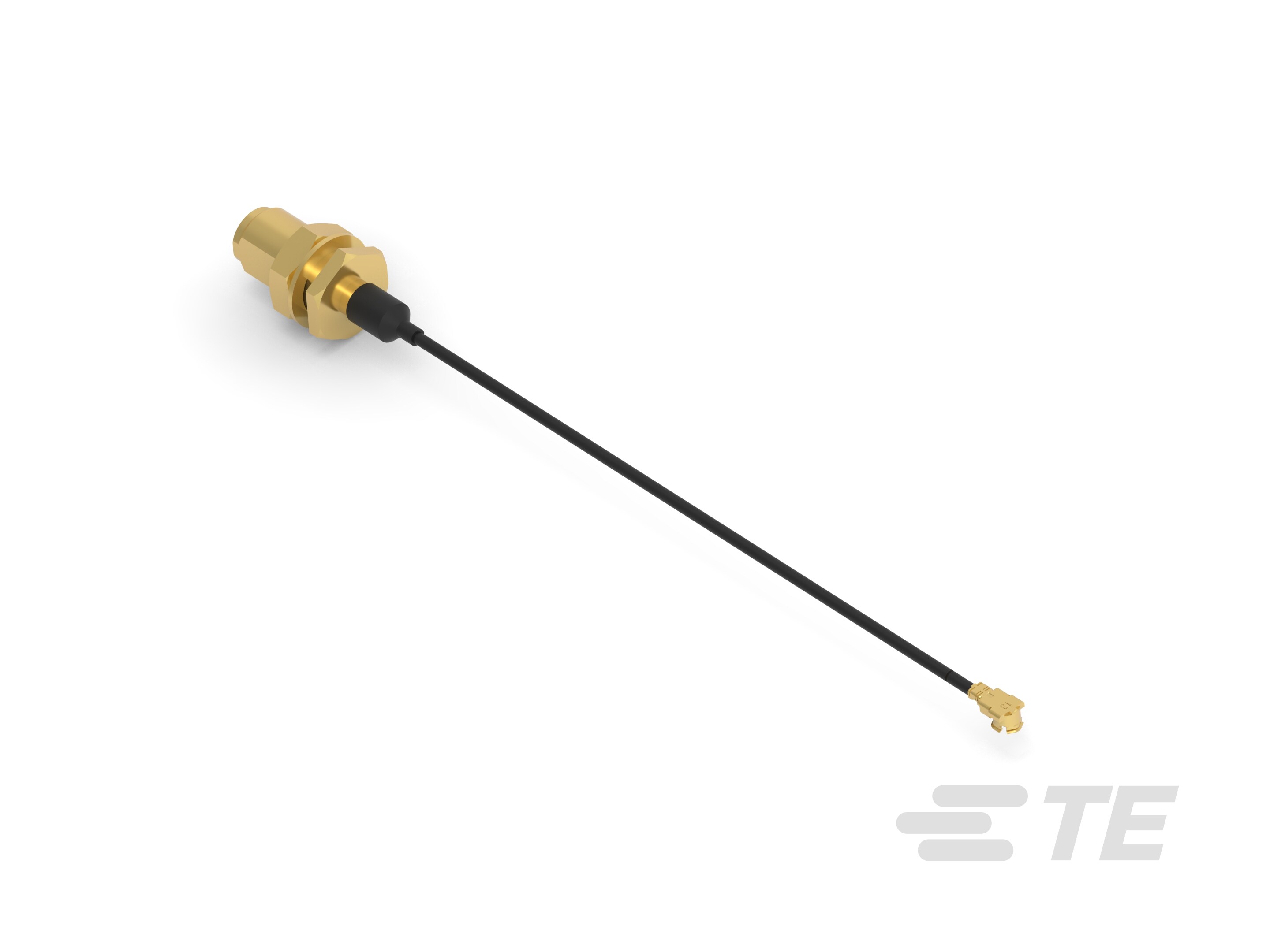

RP-SMA to UMCC Cable Assembly, .05 m [.164 ft], Black Cable, 0 – 6 GHz, 50 ohm, FEP Jacket, 30 AWG, 1.13 mm [.044 in] Diameter, RP SMA Jack End A
2016693-1
RP-SMA to UMCC Cable Assembly, .05 m [.164 ft], Black Cable, 0 – 6 GHz, 50 ohm, FEP Jacket, 30 AWG, 1.13 mm [.044 in] Diameter, RP SMA Jack End A
- TE 内部编号 2016693-1
- TE 内部产品描述 RF CA,RP-SMA BULKHEAD TO UMCC I,L50MM
-
线束类型 : RP-SMA 到 UMCC
-
电缆组件长度 : .05 m [ .164 ft ]
-
电缆颜色 : 黑色
-
工作频率 (GHz): 0 – 6
-
阻抗 (Ω): 50
文档
产品图纸
- RF CA, RP-SMA BULKHEAD TO UMCC GEN1 WITH 1.13 CABLE ENG_CD_2016693_2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2016693-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2016693-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2016693-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2016693-1_A.3d_stp.zip 英文版本
产品规格
- 合格检测报告 ENG_SS_501-649_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
线束类型 : RP-SMA 到 UMCC
-
电缆组件（A 端） : RP SMA 插座
-
电缆组件（B 端） : UMCC GEN 1 插头
-
同轴电缆类型 : 1.13mm
结构特性
-
外接端数量 : 2
电气特征
-
工作电压 (V): 15
-
绝缘电阻 (MΩ): 300
-
阻抗 (Ω): 50
信号特征
-
传播速度 (%): 70
主体特性
-
导体电镀材料 : 金
-
应力消除类型 : HST
-
导体材料 : 铜
-
主体电镀材料 : 金
-
电缆颜色 : 黑色
-
绝缘套管材料 : FEP
接触件特性
-
套圈材料 : 黄铜
尺寸
-
线径 (AWG): 30
-
电缆外径 : 1.13 mm [ .044 in ]
使用环境
-
工组温度范围 : -45 – 85 °C [ -49 – 185 °F ]
操作/应用
-
工作频率 (GHz): 0 – 6
其他
-
电介质材料 : FEP
-
电缆组件长度 : .05 m [ .164 ft ]
