2016689-3

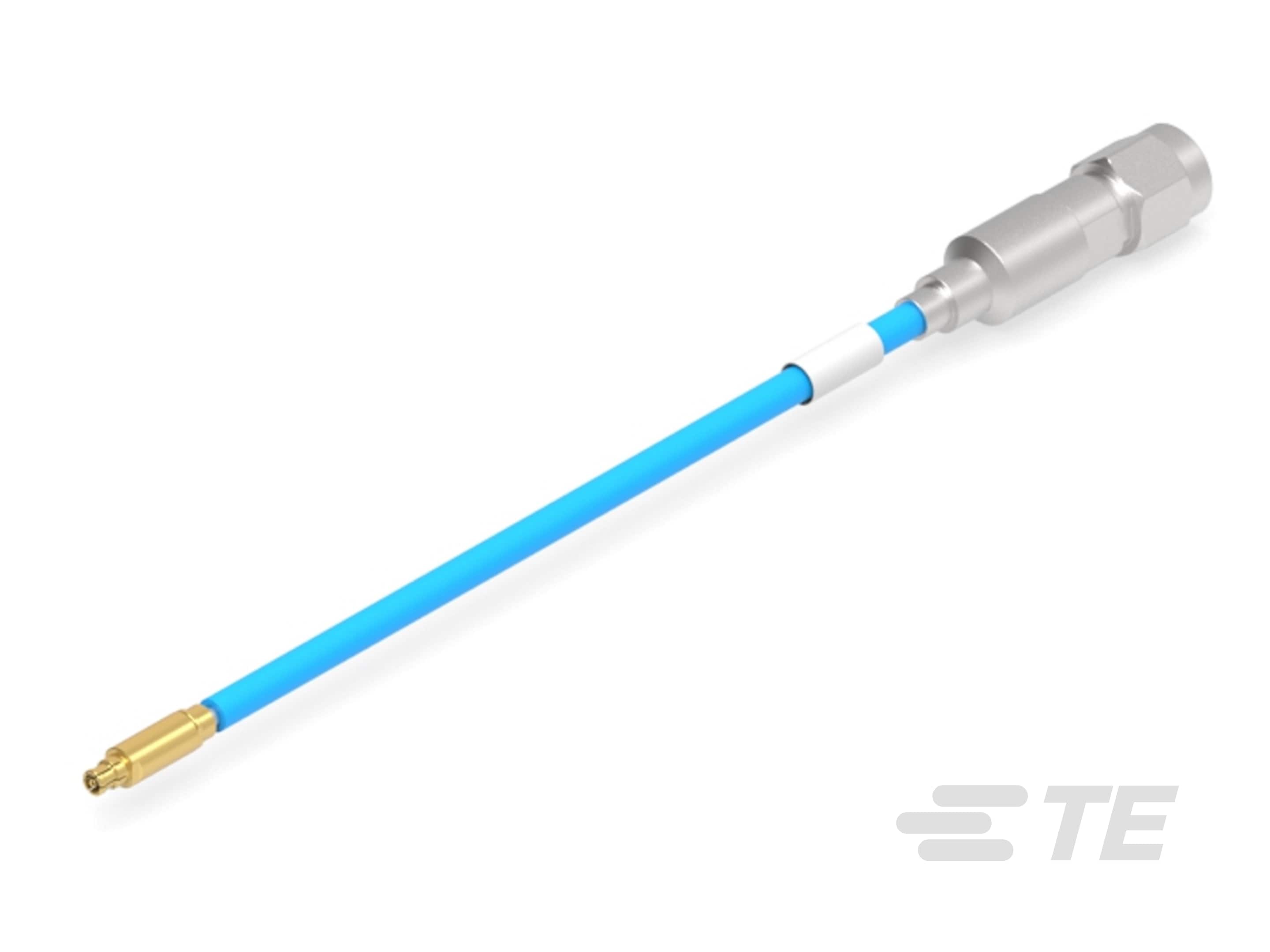

SMPM to 1.85mm Series RF CA Cable Assembly, .3 m [.984 ft], Blue Cable, 0 – 67 GHz, 50 ohm, FEP Jacket, 28 – 30 AWG, 2.6 mm [.102 in] Diameter
2016689-3
SMPM to 1.85mm Series RF CA Cable Assembly, .3 m [.984 ft], Blue Cable, 0 – 67 GHz, 50 ohm, FEP Jacket, 28 – 30 AWG, 2.6 mm [.102 in] Diameter
- TE 内部编号 2016689-3
- TE 内部产品描述 40GHZ,SMPM TO 2.92,M-M,L300
-
线束类型 : SMPM 到 1.85 mm 系列射频 CA 插头
-
电缆组件长度 : .3 m [ .984 ft ]
-
电缆颜色 : 蓝色
-
工作频率 (GHz): 0 – 67
-
阻抗 (Ω): 50
文档
产品图纸
- 40GHz CA,SMPM TO 2.92,M-M ENG_CD_2016689_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2016689-3_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2016689-3_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2016689-3_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2016689-3_1.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-2326_B_108-2326.pdf 英文版本
- 合格检测报告 ENG_SS_501-747_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
线束类型 : SMPM 到 1.85 mm 系列射频 CA 插头
-
电缆组件（A 端） : SMPM 插头
-
电缆组件（B 端） : 1.85mm 插头
-
同轴电缆类型 : 超柔韧
电气特征
-
工作电压 (V): 150
-
绝缘电阻 (MΩ): 500
-
阻抗 (Ω): 50
信号特征
-
传播速度 (%): 74
主体特性
-
屏蔽材料 : 铜导线
-
导体电镀材料 : 银
-
屏蔽电镀材料 : 银
-
应力消除类型 : HST
-
导体材料 : 铜
-
主体电镀材料 : 不锈钢
-
电缆颜色 : 蓝色
-
绝缘套管材料 : FEP
接触件特性
-
中心端子电镀材料 : 金
-
端子基材 : 铍铜合金
-
端子接触部电镀材料 : 金 (Au)
-
套圈材料 : 铜
-
套圈电镀材料 : 金
尺寸
-
线径 (AWG): 28 – 30
-
电缆外径 : 2.6 mm [ .102 in ]
使用环境
-
工组温度范围 : -45 – 85 °C [ -49 – 185 °F ]
操作/应用
-
屏蔽 : 是
-
工作频率 (GHz): 0 – 67
其他
-
电缆组件长度 : .3 m [ .984 ft ]
