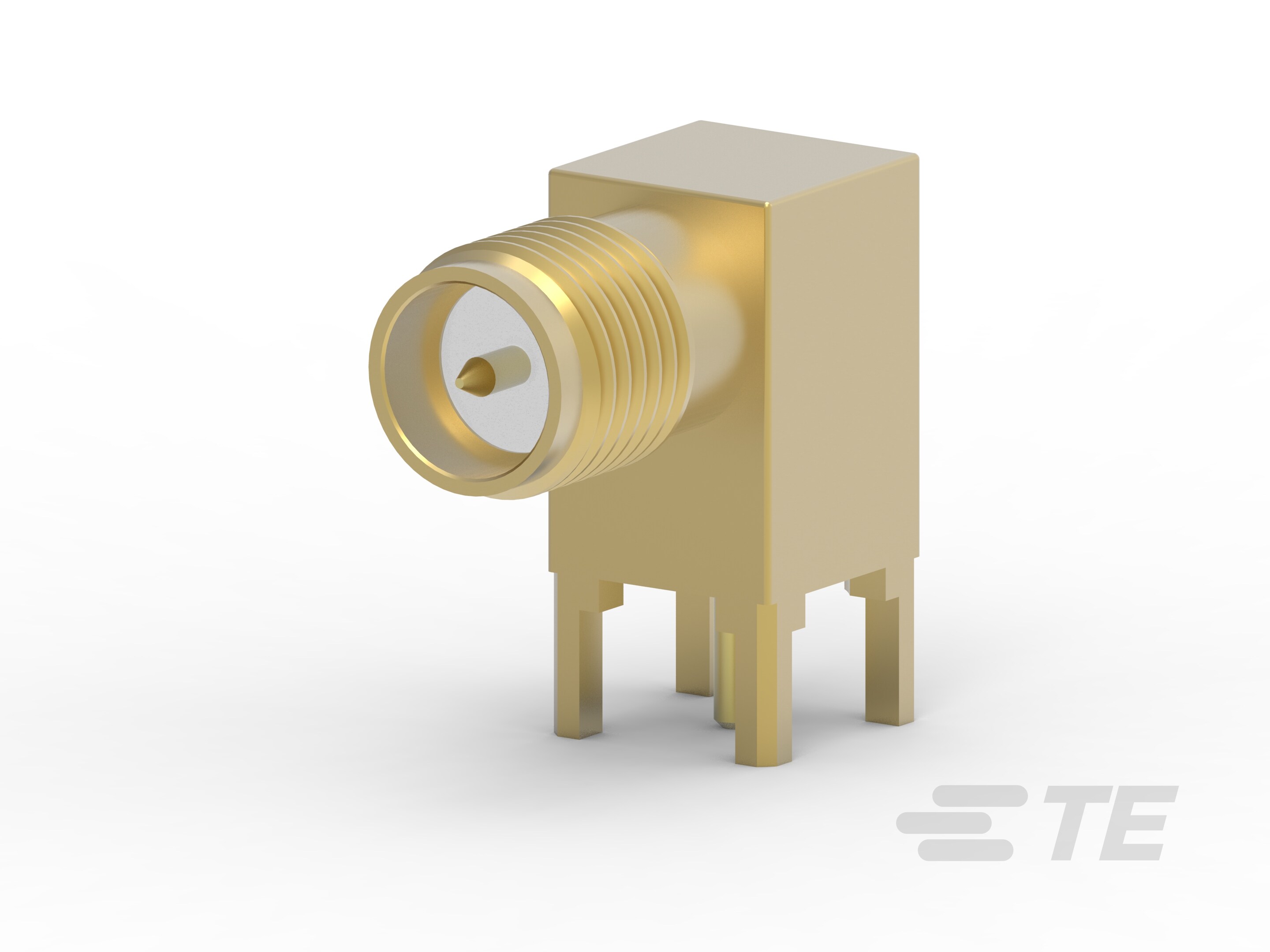

2016504-1
RP-SMA Connector, 50 ohm, Bayonet, 6 GHz, Cable-to-Board, 1 Position, Printed Circuit Board, -65 – 105 °C [-85 – 221 °F], Zinc Alloy, Plated, SMA
2016504-1
RP-SMA Connector, 50 ohm, Bayonet, 6 GHz, Cable-to-Board, 1 Position, Printed Circuit Board, -65 – 105 °C [-85 – 221 °F], Zinc Alloy, Plated, SMA
-
- AMP
- SMA
- TE 内部编号 2016504-1
- TE 内部产品描述 RP-SMA RA THROUGH HOLE PCB MOUNT JACK
-
射频接口 : RP-SMA
-
射频连接器插接外直径（近似值） : 6.35 mm [ .25 in ]
-
阻抗 (Ω): 50
-
射频连接器耦合机制 : 卡口
-
工作频率 (GHz): 6
文档
产品图纸
- SMA RIGHT ANGLE, PCB, DIE CAST REVERSE POLAR ENG_CD_2016504_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2016504-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2016504-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2016504-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2016504-1_A.3d_stp.zip 英文版本
数据表/目录页
- SMA Connectors ENG_CS_1307191_SMA_Connectors_0307.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-112000_A.tif 英文版本
- ENG_SS_108-112000_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-112000_A.tif 英文版本
- ENG_SS_501-112000_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
射频接口 : RP-SMA
-
连接器系统 : 缆到板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 直角
-
位数 : 1
-
同轴端子数 : 1
电气特征
-
阻抗 (Ω): 50
主体特性
-
主体材料 : 锌合金
-
主体材料表面涂层 : 电镀
-
主体电镀材料 : 金
接触件特性
-
射频连接器中心端子底板材料 : 镍
-
外部端子电镀材料 : 金 (Au)
-
射频连接器中心端子电镀材料 : 金 (Au)
-
射频连接器中心端子材料 : 黄铜
端接特性
-
端接柱体和尾部长度 : 3.1 mm [ .122 in ]
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
射频连接器耦合机制 : 卡口
-
制动器 : 不带
尺寸
-
PCB 的外形高度 : 10.43 mm [ .41 in ]
-
射频连接器插接外直径（近似值） : 6.35 mm [ .25 in ]
使用环境
-
工组温度范围 : -65 – 105 °C [ -85 – 221 °F ]
操作/应用
-
电路应用 : Signal
-
工作频率 (GHz): 6
包装特性
-
封装方法 : 单组
其他
-
电介质材料 : PTFE
